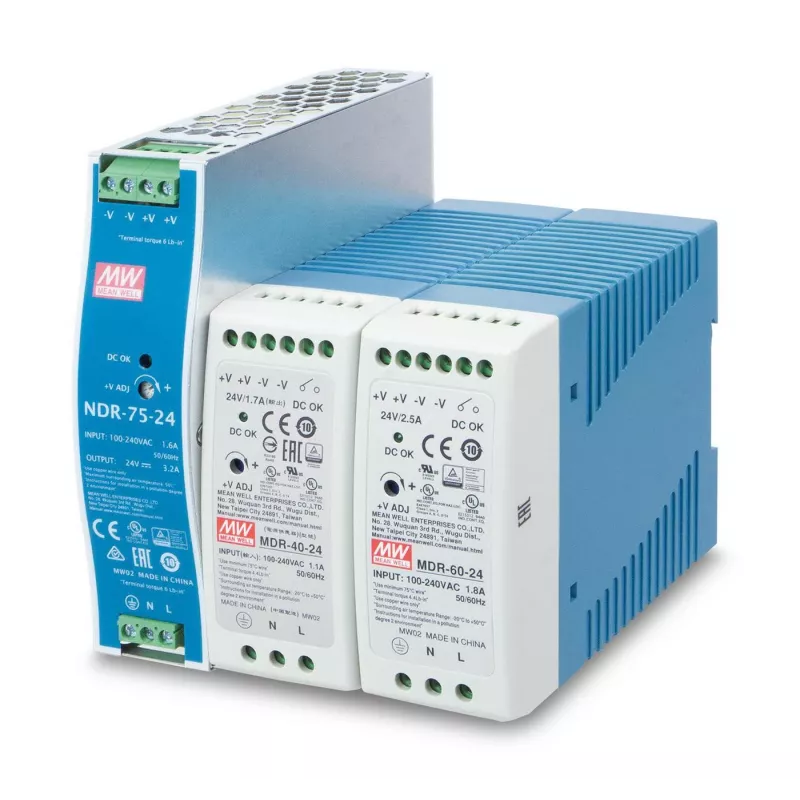

Netzteil PLANET PWR-60-24 60 W Blau Weiß

PLANET PWR-60-24 ist ein kompaktes Hutschienen-Netzteil mit 60 W Ausgangsleistung bei 24 V DC. Es akzeptiert einen breiten Wechselstromeingang von 100–240 V, 50–60 Hz und unterstützt auch Gleichstromeingang. Das Gerät misst 40 mm (B) × 100 mm (T) × 90 mm (H), verwendet passive Kühlung (freie Luftkonvektion), verfügt über LED-Anzeigen für den Betriebszustand und erfüllt die Sicherheitsnormen UL508 und TUV EN60950-1. Seine geringe Stellfläche und Hutschienenkompatibilität machen es geeignet für industrielle Ethernet-Geräte und andere Industrieausrüstung, die eine zuverlässige 24 V DC Quelle benötigen.

Vorteile

Das PLANET PWR-60-24 kombiniert einen universellen Wechselstromeingang und Gleichstromeingangsfähigkeit mit einem kompakten Gehäuse, das auf eine TS-35/7,5- oder TS-35/15-Hutschiene montiert wird. Passive Kühlung ermöglicht den Betrieb in einem weiten Umgebungstemperaturbereich (-20 °C bis 70 °C), während integrierte Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur einen stabilen Betrieb unterstützen. LED-Anzeigen liefern eine klare Statusrückmeldung, und die Einhaltung von UL508 und TUV EN60950-1 gewährleistet anerkannte Sicherheit und Zuverlässigkeit.

Geeignet für (Aufgaben / Anwendungsfälle)

• Stromversorgung von industriellen Ethernet-Switches, Routern und Netzwerkausrüstung
• Bereitstellung von 24 V DC für SPS, Sensoren und Automatisierungsmodule
• Industrielle Schaltschränke und Hutschieneninstallationen
• Umgebungen, die eine kompakte, zuverlässige 24-V-Stromversorgung mit Schutzfunktionen erfordern

Wichtige Spezifikationen

• Ausgang: 24 V DC, 60 W gesamt
• Eingangsspannung: 100–240 V AC, 50–60 Hz (Gleichstromeingang unterstützt)
• Kühlung: passiv (freie Luftkonvektion)
• Betriebstemperatur: -20 °C bis 70 °C (maximal)
• Abmessungen: 40 mm (B) × 100 mm (T) × 90 mm (H)
• Montage: Hutschiene TS-35/7,5 oder 15
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung, Übertemperatur
• Anzeigen: LED-Betriebsstatus
• Normen: UL508, TUV EN60950-1
• Marke / Modell: PLANET PWR-60-24 (MPN: PWR-60-24, EAN: 4711605283304)

Verwendung

Montieren Sie das PWR-60-24 auf einer TS-35-Hutschiene und schließen Sie den Wechselstromeingang (100–240 V) oder den zugelassenen Gleichstromeingang gemäß den örtlichen Verdrahtungsvorschriften an die Eingangsklemmen an. Verbinden Sie den 24 V DC Ausgang unter Beachtung der korrekten Polarität mit der Last. Stellen Sie sicher, dass das Gerät ausreichend belüftet ist, um eine passive Kühlung zu gewährleisten, und vermeiden Sie eine Blockierung des Luftstroms um das Gehäuse. Verwenden Sie die LED-Anzeige, um das Vorhandensein der Ausgangsleistung zu bestätigen. Einzelheiten zur Verdrahtung und zu den Anzugsdrehmomenten der Klemmen entnehmen Sie bitte dem Schaltplan und der Installationsanleitung des Herstellers.

Empfehlungen

Installieren Sie das Netzteil in einem Schaltschrank oder Gehäuse, das den Umgebungsanforderungen Ihrer Anwendung entspricht. Überprüfen Sie die Dimensionierung der Schutzeinrichtungen (Sicherungen/Leitungsschutzschalter) auf der Eingangsseite und stellen Sie die Kompatibilität der angeschlossenen Lasten mit einer 24 V DC, 60 W Versorgung sicher. Überprüfen Sie regelmäßig die Klemmen und Belüftungsöffnungen auf Staubansammlungen in rauen Umgebungen.
