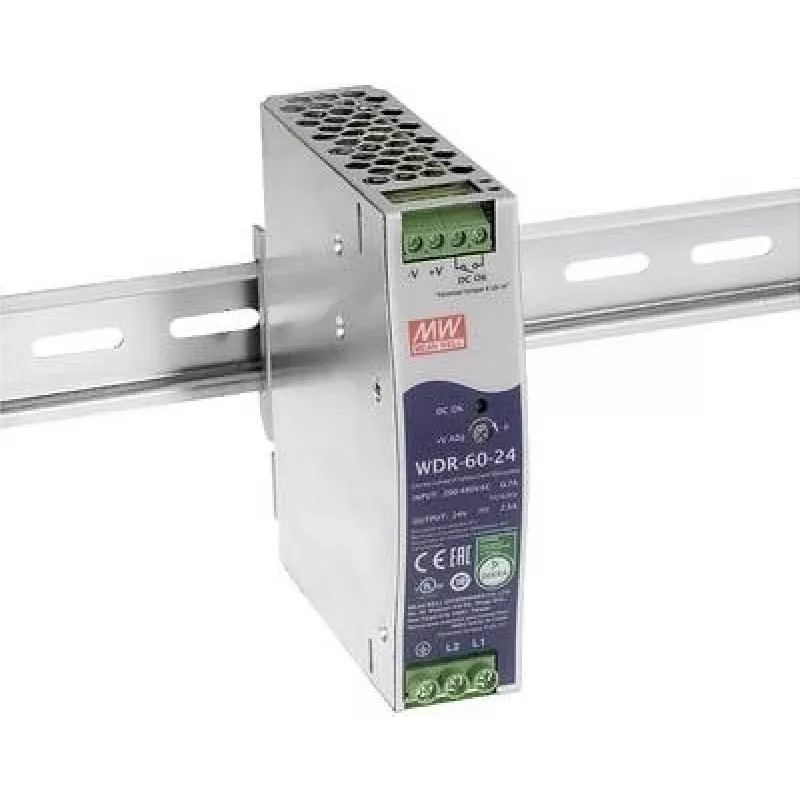

Netzteil MEAN WELL WDR-60-24

Das MEAN WELL WDR-60-24 ist ein industrielles AC-DC-Netzteil für die Hutschienenmontage, das 24 V DC bei bis zu 2,5 A (60 W) liefert. Es ist für den Betrieb an ein- und dreiphasigen Netzen ausgelegt und akzeptiert einen extrem weiten Eingangsspannungsbereich von 180–550 V AC. Das Gerät ist in einem Metallgehäuse untergebracht, RoHS-konform und verfügt über einen kompakten Formfaktor für die Hutschienenmontage (32 mm Breite, 102 mm Tiefe, 125,2 mm Höhe).

Vorteile

Das WDR-60-24 bietet einen weiten Eingangsspannungsbereich, der für instabile oder gemischte Netzversorgungen geeignet ist, einen stabilen 24-V-DC-Ausgang bis zu 2,5 A und ein Metallgehäuse, das die industrielle Installation auf Hutschienen unterstützt. Seine kompakten Abmessungen ermöglichen eine platzsparende Montage in Schaltschränken. Die RoHS-Konformität stellt sicher, dass das Gerät die üblichen Umweltauflagen erfüllt.

Geeignet für

• Industrielle Schaltschränke und Automatisierungssysteme
• Geräte, die eine stabile 24-V-DC-Versorgung benötigen (Sensoren, Relais, SPS)
• Ein- und dreiphasige Netzumgebungen, einschließlich Orten mit großen Spannungsschwankungen

Technische Daten

• Modell: MEAN WELL WDR-60-24 (MPN: WDR-60-24)
• Ausgang: 24 V DC, 2,5 A (60 W)
• Eingangsspannung: 180–550 V AC (ein- und dreiphasig kompatibel)
• GehäVerwendung: Metall
• Montage: Hutschiene
• Abmessungen: 32 mm (B) × 102 mm (T) × 125,2 mm (H)
• Zertifizierungen: RoHS-konform
• EAN: 4021087057066

Verwendung

Montieren Sie das WDR-60-24 auf einer Standard-Hutschiene in einem Schaltschrank. Schließen Sie die Wechselstromversorgung (ein- oder dreiphasig) gemäß den örtlichen Elektrovorschriften und Sicherheitspraktiken an die Eingangsklemmen an. Schließen Sie den 24-V-DC-Ausgang an die Last an und stellen Sie sicher, dass die Gesamtstromaufnahme 2,5 A nicht überschreitet. Überprüfen Sie die korrekte Polarität und ziehen Sie alle Klemmverbindungen fest, bevor Sie das Gerät einschalten.

Empfehlungen

Installieren Sie das Netzteil in einem gut belüfteten Bereich, in dem die Umgebungstemperatur innerhalb des vom Hersteller angegebenen Bereichs liegt, sorgen Sie für einen angemessenen Überstromschutz auf der Wechselstromseite und vermeiden Sie eine Überschreitung des Nennausgangsstroms, um einen zuverlässigen Betrieb und eine lange Lebensdauer zu gewährleisten.
