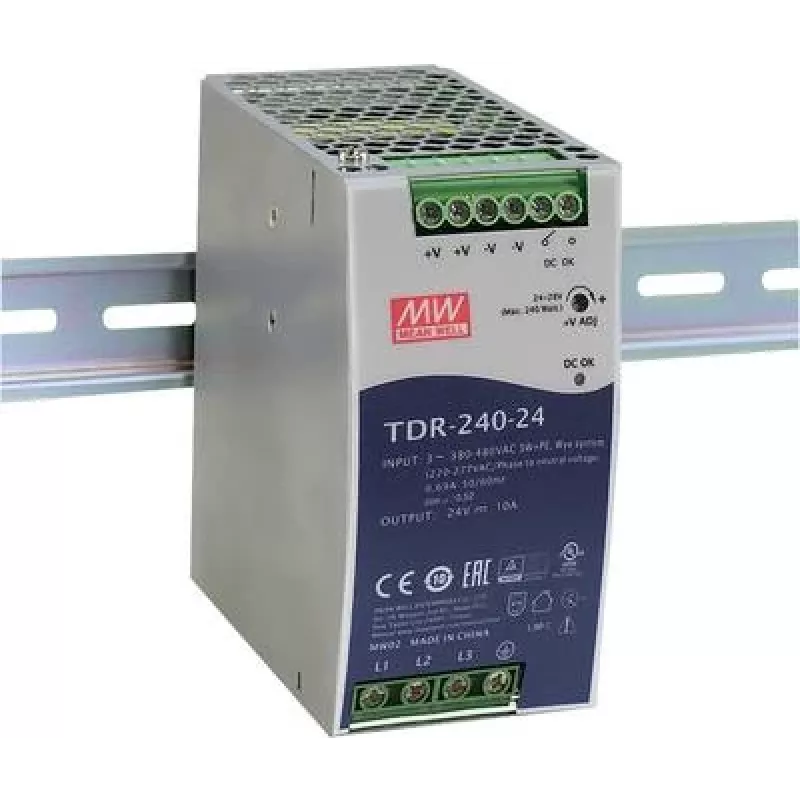

Netzteil MEAN WELL TDR-240-24

Das MEAN WELL TDR-240-24 ist ein industrielles AC/DC-Dreiphasen-Netzteil für die Hutschienenmontage mit Leistungsfaktorkorrektur (PFC) und Konstantstromfähigkeit. Es liefert eine 24-V-Gleichstromausgabe von bis zu 10 A (240 W) und verfügt über ein DC-OK-Signal zur Statusüberwachung. Das Gerät akzeptiert einen weiten Eingangsspannungsbereich von 340–550 V, erfüllt die RoHS-Anforderungen und besitzt ein kompaktes Gehäuse mit den Maßen 63 mm (B) × 113,5 mm (T) × 125,2 mm (H).

Vorteile

Das TDR-240-24 bietet eine stabile 24-V-Gleichstromausgabe mit Konstantstromregelung und integrierter PFC zur Verbesserung der eingangsseitigen Leistung. Seine Hutschienen-Bauform und die kompakten Abmessungen machen es geeignet für beengte Schaltschränke. Das eingebaute DC-OK-Signal ermöglicht eine einfache Integration in Überwachungs- oder Alarmsysteme, und die RoHS-Konformität stellt die Übereinstimmung mit gängigen Umweltstandards sicher.

Geeignet für

• Industrielle Schalttafeln und Automatisierungsausrüstung
• Dreiphasensysteme, die eine Hutschienenmontage erfordern
• Anwendungen, die eine zuverlässige 24-V-Gleichstromversorgung mit Konstantstromfähigkeit benötigen

Technische Daten

• Modell: MEAN WELL TDR-240-24 (MPN: TDR-240-24)
• Ausgang: 24 V DC, 10 A, 240 W
• Eingangsspannungsbereich: 340–550 V AC (Dreiphasen)
• Funktionen: Leistungsfaktorkorrektur (PFC), Konstantstrommodus, DC-OK-Signal
• Konformität: RoHS
• Abmessungen: 63 mm (B) × 113,5 mm (T) × 125,2 mm (H)
• Verpackung: 12 Einheiten pro Packung
• Marke: mean well
• EAN: 4021087047999

Verwendung

Montieren Sie das TDR-240-24 auf einer Standard-Hutschiene im Schaltschrank. Schließen Sie den dreiphasigen Wechselstromeingang gemäß dem Schaltplan im Herstellerhandbuch unter Beachtung der Sicherheits- und Erdungsvorschriften an. Verbinden Sie den 24-V-Gleichstromausgang mit Ihrer Last und beachten Sie den maximalen Nennstrom von 10 A. Verwenden Sie die DC-OK-Klemme zum Anschluss an Überwachungs- oder Alarmkreise. Befolgen Sie die Installations- und Inbetriebnahmeanweisungen von MEAN WELL, um einen korrekten Betrieb sicherzustellen.

Empfehlungen

Installieren Sie das Gerät in einem gut belüfteten Gehäuse und vermeiden Sie es, wärmeerzeugende Komponenten direkt darüber zu platzieren. Überprüfen Sie vor dem Einschalten die Eingangsspannung und Verkabelung. Für einen zuverlässigen Langzeitbetrieb halten Sie die Ausgangslast innerhalb der Nenngrenzen und befolgen Sie die vom Hersteller empfohlenen regelmäßigen Inspektions- und Wartungsverfahren.
