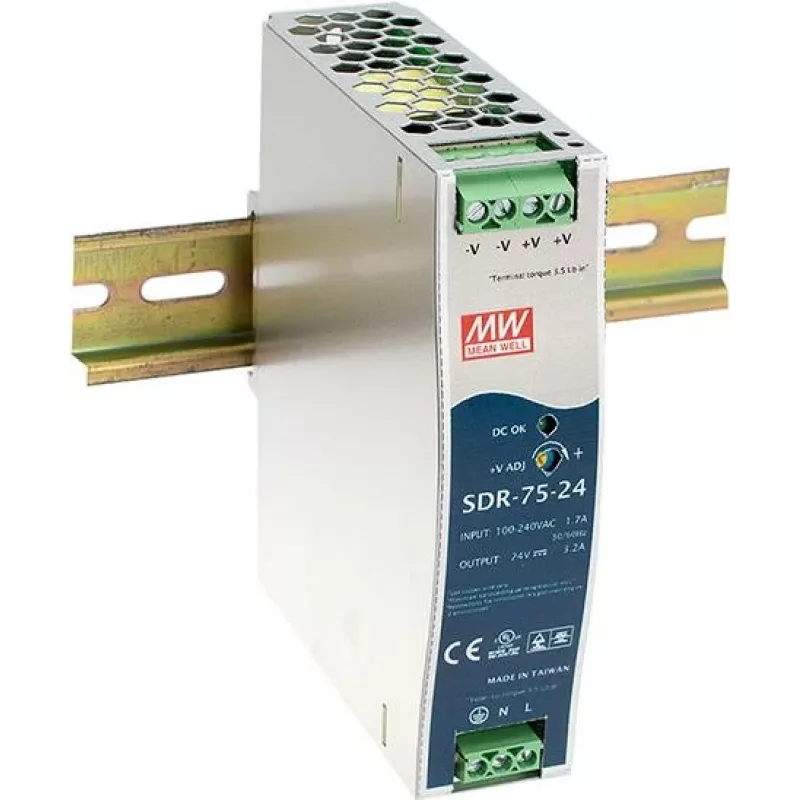

Netzteil MEAN WELL SDR-75-24 77W Metallic

Das MEAN WELL SDR-75-24 77W Metallic ist ein kompaktes industrielles Netzteil, das eine 24-V-Gleichspannungsausgabe mit einer Dauerleistung von 77 W und einer Spitzenleistungsfähigkeit von bis zu 150 % für kurze Zeiträume liefert. Es ist für die Hutschienenmontage in Schaltschränken konzipiert, akzeptiert einen weiten Wechselspannungseingangsbereich von 88 bis 264 V und bietet eine hohe Energieumwandlung mit einem Wirkungsgrad von bis zu 90 %. Das Metallgehäuse und die Konvektionskühlung ermöglichen einen geräuschlosen Betrieb ohne Lüfter, während die Sicherheitszertifizierungen für Industrieumgebungen die Einhaltung der relevanten Normen gewährleisten.

Vorteile

Dieses Netzteil kombiniert kompakte Abmessungen mit zuverlässiger Leistung: Eine geringe Breite von 32 mm ermöglicht eine dichte Installation in Schalttafeln, und die 77-W-Dauerausgabe mit einer Spitzenlast von 150 % unterstützt anspruchsvolle Anlauf- oder Einschaltstromverhältnisse. Hoher Wirkungsgrad und geringe Verlustleistung reduzieren die Wärmeentwicklung, verbessern die Zuverlässigkeit und senken die Umgebungstemperaturbelastung. Das Gerät durchläuft einen 100-%-Volllast-Burn-In-Test und weist eine hohe MTBF auf, was zu einer langen Lebensdauer beiträgt. Die Montage auf Standard-TS-35/7,5- oder -15-Hutschienen vereinfacht die Integration und Wartung.

Geeignet für

• Industrielle Automatisierungsschaltschränke
• Signal- und Kommunikationsgeräte
• SPS- und E/A-Module
• Maschinen- und Prozessleitsysteme
• Fernüberwachung und Instrumentierung

Technische Daten

• Ausgangsspannung: 24 V DC
• Dauerausgangsleistung: 77 W
• Spitzenleistungsfähigkeit: bis zu 150 % (kurzzeitig)
• Eingangsspannungsbereich: 88–264 V AC
• Wirkungsgrad: bis zu 90 %
• Kühlmethode: freie Konvektion (lüfterlos)
• Abmessungen (B×T×H): 32 mm × 102 mm × 125,2 mm
• Montage: Hutschiene TS-35/7,5 oder TS-35/15
• Sicherheitsnormen: UL508 und TUV EN60950-1 zertifiziert
• Burn-In: 100-%-Volllast-Burn-In-Test durchgeführt
• Zuverlässigkeit: hohe MTBF (mittlere Betriebsdauer zwischen Ausfällen)

Verwendung

Installieren Sie das Gerät auf einer kompatiblen TS-35-Hutschiene in einem ausreichend belüfteten Gehäuse. Schließen Sie die Wechselspannungsversorgung an die Eingangsklemmen an und beachten Sie dabei die Polarität und den Schutzleiteranschluss. Schließen Sie die 24-V-Gleichspannungslast an die Ausgangsklemmen an und stellen Sie sicher, dass die Gesamtlast im Normalbetrieb die Dauerleistung von 77 W nicht überschreitet; berücksichtigen Sie die kurzzeitige Spitzenfähigkeit bei der Auslegung für Einschaltströme. Überprüfen Sie die Installation gemäß den geltenden elektrischen Vorschriften und der Sicherheitsdokumentation des Geräts, bevor Sie es einschalten.

Empfehlungen

Platzieren Sie das Netzteil so, dass der Luftstrom nicht behindert wird, um die Konvektionskühlung aufrechtzuerhalten; vermeiden Sie die Montage neben Wärmequellen. Für einen stabilen Betrieb halten Sie die Umgebungstemperatur innerhalb des angegebenen Betriebsbereichs des Geräts und stellen Sie sicher, dass die Anschlüsse mit dem empfohlenen Drehmoment angezogen sind. Verwenden Sie geeignete Sicherungen an den Eingangs- und Ausgangskreisen und befolgen Sie die örtlichen Vorschriften für Erdung und Schutzeinrichtungen.
