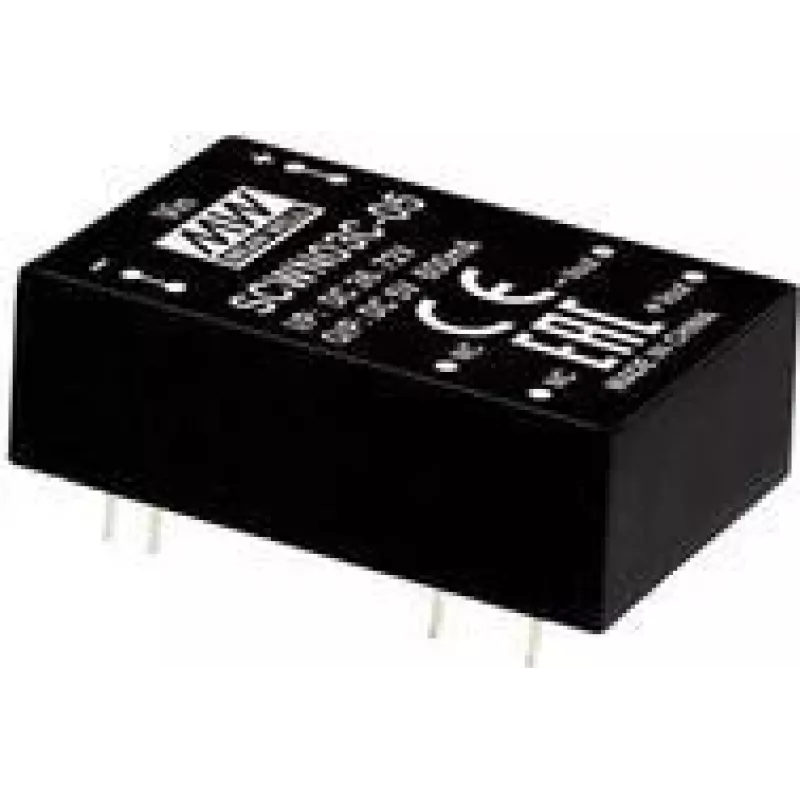

Netzteil MEAN WELL SCWN03E-03 3 W 0,6 A RoHS

Das MEAN WELL SCWN03E-03 ist ein kompakter DC/DC-Wandler mit geregeltem Einzelausgang, der eine Eingangsspannung von 4,5–9 V DC akzeptiert und eine stabile Ausgangsspannung von 3,3 V DC bei bis zu 0,6 A liefert. Das Modul verfügt über eine 3000-VDC-Eingangs-/Ausgangsisolation und wird im DIP-Package für Durchsteckmontage geliefert. Es ist RoHS-konform und für Anwendungen konzipiert, bei denen eine kleine, isolierte 3,3-V-Versorgung erforderlich ist.

Vorteile

Dieses Netzteil bietet eine geregelte Ausgangsspannung bei geringem Platzbedarf und ein DIP-Gehäuse für Durchsteckmontage zur einfachen Leiterplattenbestückung. Die 3000-VDC-Isolation zwischen Eingang und Ausgang erhöht die Sicherheit und reduziert das Risiko von Störungen in Mixed-Signal-Systemen. Die RoHS-Konformität stellt sicher, dass das Gerät die Umweltanforderungen für Materialbeschränkungen erfüllt.

Geeignet für

• Embedded-Systeme und Mikrocontrollerplatinen, die isolierte 3,3-V-Spannungsversorgungen benötigen
• Industrielle Steuermodule mit begrenztem Platz auf der Leiterplatte
• Signalkonditionierungs- und Sensorschnittstellen, die galvanische Trennung erfordern
• Prototyping- und Nachrüstanwendungen, die Durchsteckkomponenten verwenden

Technische Daten

• Hersteller: MEAN WELL
• Modell (MPN): SCWN03E-03
• Eingangsspannung: 4,5–9 V DC
• Ausgangsspannung: 3,3 V DC
• Ausgangsstrom: 0,6 A
• Ausgangsleistung: 3 W
• Isolation: 3000 VDC Eingang/Ausgang
• GehäVerwendung: DIP-Durchsteckmontage
• Konformität: RoHS
• EAN: 4021087041782

Verwendung

Bauen Sie das SCWN03E-03 mithilfe der DIP-Durchsteckstifte in eine kompatible Leiterplatte ein und stellen Sie sicher, dass die Eingangspolarität korrekt ist, bevor Sie Spannung anlegen. Versorgen Sie das Modul mit einer Eingangsspannung innerhalb des angegebenen Bereichs von 4,5–9 V DC. Überprüfen Sie die thermischen Bedingungen und halten Sie ausreichend Abstand zu wärmeempfindlichen Komponenten. Verbinden Sie den 3,3-V-Ausgang mit dem Zielkreis und beachten Sie den maximalen Nennstrom von 0,6 A.

Empfehlungen

Für einen zuverlässigen Betrieb überschreiten Sie nicht den Ausgangsstrom von 0,6 A und arbeiten Sie innerhalb des angegebenen Eingangsspannungsbereichs. Sorgen Sie für Kühlung und beachten Sie die Richtlinien für das Leiterplattenlayout bezüglich Isolations- und Kriechstrecken, wenn Sie benachbarte Leiter oder Hochspannungskreise platzieren.
