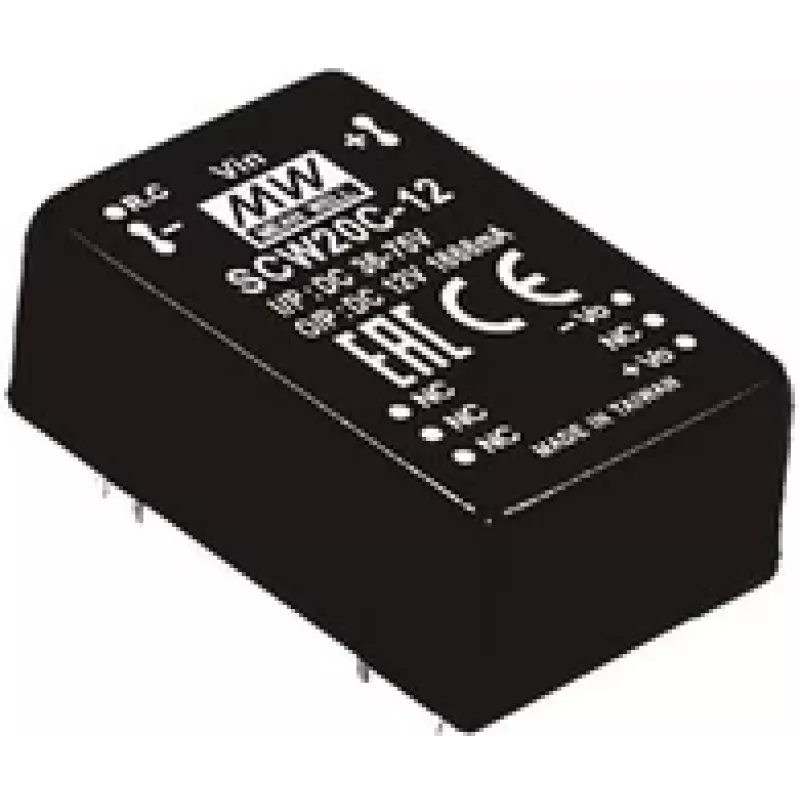

Netzteil MEAN WELL SCW20C-05 20 W Eingang 36-75 V Ausgang 5 V

Der MEAN WELL SCW20C-05 ist ein DC‑DC-Wandler für die Leiterplattenmontage, der für Anwendungen entwickelt wurde, die eine geregelte 5‑V-Ausgangsspannung erfordern. Er akzeptiert einen weiten Eingangsspannungsbereich von 36–75 V DC und liefert bis zu 4 A (20 W) aus einem kompakten DIP-Durchsteckgehäuse, das für die Montage auf Platinenebene geeignet ist. Das Gerät ist RoHS-konform und für den Einsatz vorgesehen, wenn eine stabile Niederspannungsversorgung aus höheren Gleichspannungsschienen benötigt wird.

Vorteile

Der Wandler bietet ein weites Eingangsspannungsfenster (36–75 V) und einen festen 5‑V-Ausgang mit 4 A, der bis zu 20 W geregelte Leistung liefert. Sein DIP-Durchsteckformfaktor vereinfacht die Leiterplattenbestückung und mechanische Fixierung. Die RoHS-Konformität stellt sicher, dass er die gängigen Umweltrichtlinien für elektronische Komponenten erfüllt. Das Design konzentriert sich auf stabile Regelung und einfache Platinenintegration.

Geeignet für

• Leistungswandlung auf Platinenebene von 36–75 V DC-Schienen auf 5‑V-Systeme
• Eingebettete Geräte, industrielle Steuermodule und Telekommunikationsausrüstung
• Großmengeneinkauf für die OEM-Montage und Fertigungslose

Technische Daten

• Marke: MEAN WELL
• Modell (MPN): SCW20C-05
• Eingangsspannung: 36–75 V DC
• Ausgangsspannung/-strom: 5 V DC / 4 A
• Ausgangsleistung: 20 W
• GehäVerwendung: DIP-Durchsteck, Leiterplattenmontage
• Konformität: RoHS
• EAN: 4021087048149

Anwendung

Montieren Sie den SCW20C-05 unter Verwendung des spezifizierten DIP-Durchsteck-Footprints auf die Leiterplatte und stellen Sie die korrekte Pin-Ausrichtung gemäß dem Anschlussbelegungsplan des Herstellers sicher. Sorgen Sie für ausreichende Kupferflächen und Wärmepfade auf der Platine zur Wärmeableitung. Schließen Sie den Eingang an eine Gleichstromquelle innerhalb 36–75 V an und entnehmen Sie den geregelten 5‑V-Ausgang von den dafür vorgesehenen Pins unter Beachtung der Polarität. Fügen Sie je nach Anwendung entsprechende Eingangsfilterung und Ausgangsentkopplung hinzu.

Empfehlungen

Betreiben Sie den Wandler innerhalb seines Nenneingangsbereichs und der Lastgrenze (4 A). Stellen Sie ein ausreichendes Wärmemanagement auf der Leiterplatte sicher und befolgen Sie die Layoutrichtlinien des Herstellers. Überprüfen Sie die Kompatibilität mit Systemschutzmaßnahmen (Sicherungen, Überspannungsschutz) und führen Sie Tests unter den erwarteten Betriebsbedingungen vor dem Serieneinsatz durch.
