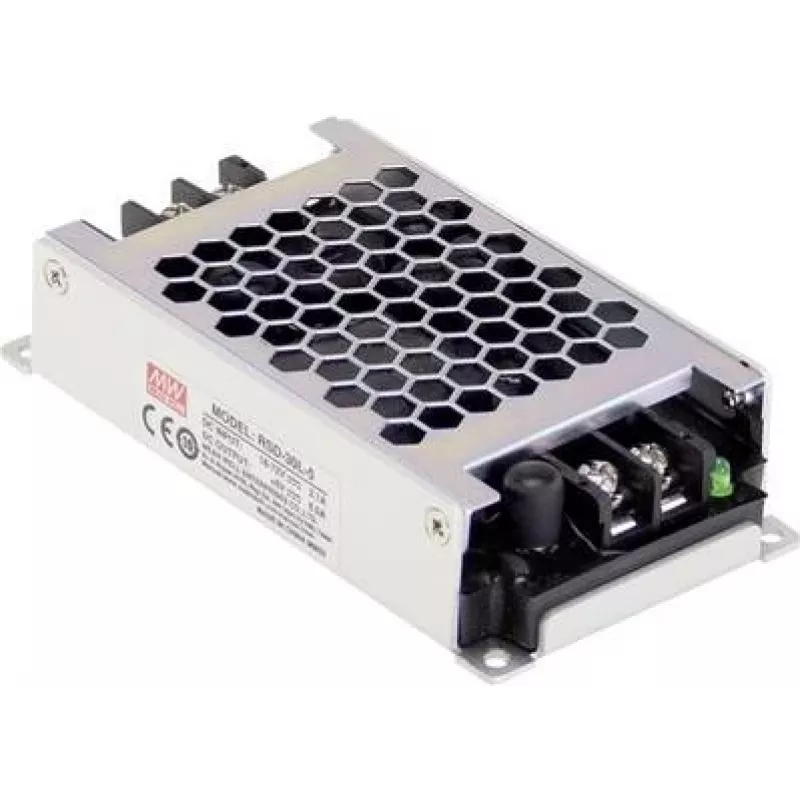

Netzteil MEAN WELL RSD-30G-5, 30 W, 5 V, 6 A, RoHS, 60×113×25 mm

MEAN WELL RSD-30G-5 ist ein kompakter 30-W-DC-DC-Konverter im geschlossenen Gehäuse, der eine geregelte 5-V-Ausgangsspannung mit bis zu 6 A aus einem 9–36-V-DC-Eingangsspannungsbereich liefert. Entwickelt für anspruchsvolle Umgebungen, bietet dieses Gerät eine verstärkte Isolierung zwischen Eingang und Ausgang und entspricht der Bahnnorm EN50155. Seine geringe Stellfläche (60 × 113 × 25 mm) und die RoHS-Konformität machen ihn geeignet für eingebettete Elektronik, industrielle Schaltschränke und kompakte Stromversorgungen, bei denen eine zuverlässige 5-V-Versorgung erforderlich ist.

Vorteile

Der Konverter bietet eine stabile 5-V-Regelung bis zu 6 A mit geringer Ausgangswelligkeit, 4000 V DC Isolationsspannung zwischen Eingang und Ausgang für erhöhte Sicherheit und einen weiten Eingangsspannungsbereich, der Automotive- und Industrie-Gleichspannungsquellen abdeckt. Die Einhaltung der EN50155 gewährleistet die Eignung für Bahnanwendungen, während das geschlossene Design und die kompakten Abmessungen die Installation auf engstem Raum erleichtern. Die RoHS-Konformität unterstützt den Einsatz in Projekten mit Umwelt- und Sicherheitsauflagen.

Geeignet für

• Einplatinencomputer und eingebettete Steuerungen, die 5 V benötigen
• Messumformer, Sensoren und Kommunikationsmodule in Bahn- und Industriesystemen
• Kleinleistungs-Automatisierungsmodule und industrielle Schaltschränke
• Batterie- oder fahrzeugbasierte Systeme mit 9–36-V-DC-Versorgung

Wichtige technische Daten

• Ausgang: 5 V DC, maximal 6 A
• Eingangsbereich: 9–36 V DC
• Nennleistung: 30 W
• Isolierung: 4000 V DC zwischen Eingang und Ausgang
• Normen: entspricht EN50155 (Bahn)
• Geschlossenes Metallgehäuse, kompakte Abmessungen 60 × 113 × 25 mm
• RoHS-konform

Anwendung

Schließen Sie den Konverter an eine geeignete Gleichspannungsquelle im Bereich von 9–36 V an, beachten Sie die richtige Polarität und stellen Sie sichere Klemmverbindungen her. Verwenden Sie geeignete Leitungen und Absicherungen auf der Eingangsseite, um sich vor Kurzschlüssen und Überströmen zu schützen. Montieren Sie das geschlossene Gerät an einem Ort mit ausreichender Belüftung und mechanischer Unterstützung; vermeiden Sie die Verdeckung von Kühlflächen. Überprüfen Sie die Ausgangsspannung unter Last, bevor Sie empfindliche Elektronik anschließen, und stellen Sie sicher, dass die angeschlossene Last die maximale Nennleistung von 6 A nicht überschreitet.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb halten Sie die Umgebungstemperatur innerhalb des angegebenen Betriebsbereichs, verwenden Sie verdrillte oder geschirmte Kabel für signalempfindliche Installationen und fügen Sie externe Filter- oder Überspannungsschutzmaßnahmen hinzu, falls die Installation starken elektrischen Störungen oder schnellen Transienten ausgesetzt ist.
