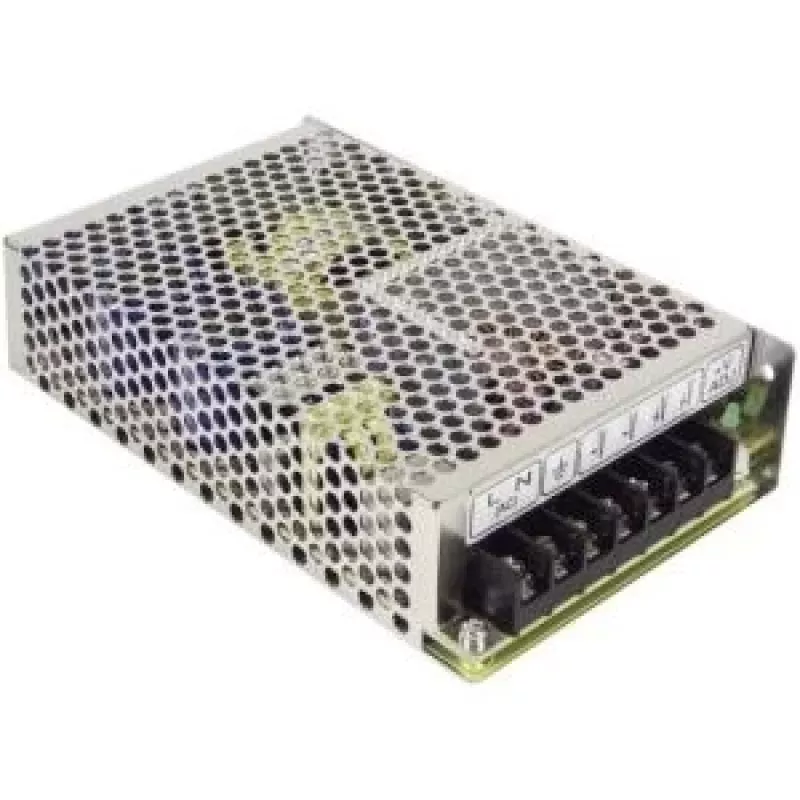

Netzteil Mean Well RS-100-24, 108 W, AC 115–230 V, metallisch, 97×159×38 mm

Mean Well RS-100-24 ist ein 108 W Schaltnetzteil mit universellem AC-Eingang 115–230 V und Frequenz 47–63 Hz, das eine stabile 24 V DC-Ausgangsspannung für industrielle und eingebettete Anwendungen liefert. Das Gerät verfügt über ein kompaktes metallisches Gehäuse mit den Abmessungen 97×159×38 mm, eine Spannungstoleranz von 1 % und eine Anstiegszeit von 20 ms. Ausgelegt für Dauerbetrieb, bietet es hohe Zuverlässigkeit mit einer MTBF von 260.800 Stunden und integrierten Schutzfunktionen für den sicheren Einsatz in Steuerungs-, Automatisierungs- und Instrumentierungssystemen.

Vorteile

Das metallische Gehäuse sorgt für mechanische Robustheit und verbesserte Wärmeableitung, während die Kühlung durch freie Luftkonvektion erfolgt und keine Zwangsbelüftung erforderlich ist. Integrierte Schutzfunktionen umfassen Kurzschluss-, Überlast- und Überspannungsschutz, um angeschlossene Geräte zu schützen. Das Netzteil hält Überspannungsereignissen von bis zu 300 V AC für 5 Sekunden stand und besteht 5G-Vibrations- und Volllast-Einbrenntests für langfristige Zuverlässigkeit. Eine LED-Betriebsanzeige und ein hoher Wirkungsgrad vereinfachen Installation und Betrieb.

Geeignet für

• Industrielle Schalttafeln und SPS-Stromversorgung
• Automatisierungsgeräte und Prozessregler
• Instrumentierungs- und Messsysteme
• Eingebettete Systeme, Kommunikationsgeräte und CCTV-Stromversorgung

Technische Daten

• Ausgangsleistung: 108 W
• Ausgangsspannungstoleranz: ±1 %
• Eingangsspannungsbereich: 115–230 V AC, 47–63 Hz
• Anlauf-/Anstiegszeit: 20 ms
• Kühlmethode: freie Luftkonvektion
• GehäVerwendung: metallisch, Abmessungen 97×159×38 mm
• Überspannungsfestigkeit: hält 300 V AC für 5 Sekunden stand
• Betriebstemperaturbereich: bis zu 70 °C Umgebungstemperatur
• MTBF: 260.800 Stunden
• Anzeige: LED für Betrieb
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung
• Zuverlässigkeitsmerkmale: Volllast-Einbrenntest, Vibrationsbeständigkeit

Gebrauchsanweisung

Installieren Sie das Netzteil auf einer stabilen Oberfläche oder Hutschiene gemäß den Montageanweisungen und stellen Sie eine ausreichende Belüftung um das metallische Gehäuse für die Konvektionskühlung sicher. Schließen Sie den AC-Eingang an eine ordnungsgemäß bemessene Netzversorgung mit 115–230 V AC an und beachten Sie die korrekte Polarität beim Verdrahten des DC-Ausgangs mit Ihrer Last. Überprüfen Sie die LED-Anzeige, um das Einschalten zu bestätigen, und messen Sie die Ausgangsspannung mit einem Multimeter, bevor Sie empfindliche Geräte anschließen. Befolgen Sie die Sicherheitsstandards für Verkabelung und Erdung, um elektrische Gefahren zu vermeiden.

Empfehlungen

Für einen zuverlässigen Langzeitbetrieb halten Sie die Umgebungstemperatur unter dem maximalen Nennwert, vermeiden Sie die Behinderung der Belüftungswege und begrenzen Sie die Exposition gegenüber übermäßigen Vibrationen trotz der Vibrationstoleranz des Geräts. Verwenden Sie geeignete Kabelquerschnitte und Sicherungen an den Eingangs- und Ausgangskreisen und führen Sie erste Tests unter Last durch, um eine stabile 24 V-Ausgabe zu bestätigen, bevor Sie kritische Geräte anschließen.
