Netzteil MEAN WELL HDR-15-5

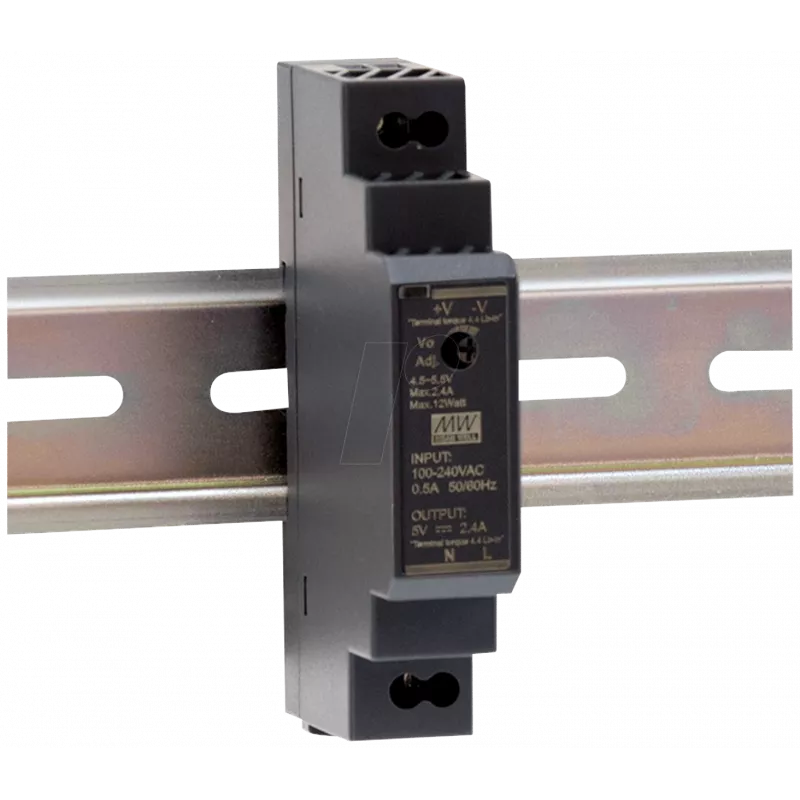

Das MEAN WELL HDR-15-5 ist ein ultraflaches DIN-Schienen-Netzteil (AC/DC), das aus einem weiten Eingangsspannungsbereich von 85–264 V AC eine stabile 5 V DC Ausgangsspannung mit bis zu 2,4 A liefert. Dieses kompakte 15-W-Modul erfüllt die RoHS-Anforderungen und ist für den platzsparenden Einbau auf genormten DIN-Schienen konzipiert. Mit einer Tiefe von 54,5 mm, einer Höhe von 90 mm und einem leichten Gehäuse von ca. 80 g eignet es sich für Industriesteuerungen, Automatisierungssysteme und andere Niederspannungsanwendungen mit 5 V.

Vorteile

Das HDR-15-5 liefert eine geregelte 5-V-Ausgangsspannung mit bis zu 2,4 A in einem flachen Formfaktor, der Platz auf der DIN-Schiene spart. Sein weiter Eingangsspannungsbereich (85–264 V AC) ermöglicht den Einsatz in unterschiedlichsten Netzumgebungen, während die RoHS-Konformität für eine geringere Umweltbelastung sorgt. Das niedrige Gewicht und die kompakten Abmessungen vereinfachen Montage und Integration in Schaltschränke und kompakte Gehäuse.

Geeignet für

• Industrielle Steuerungen und SPS-Systeme
• Automatisierungs- und Gebäudeleittechnik
• 5-V-Logikgeräte, Sensoren und Niederspannungsperipherie
• Anwendungen, die kompakte DIN-Schienen-Netzteile erfordern

Wichtige Spezifikationen

• Modell: HDR-15-5
• Eingangsspannung: 85–264 V AC
• Ausgang: 5 V DC, 2,4 A (15 W)
• Formfaktor: Ultraflaches DIN-Schienen-Netzteil
• Konformität: RoHS
• Abmessungen (Tiefe × Höhe): 54,5 mm × 90 mm
• Gewicht: ~80 g
• Hersteller: MEAN WELL
• MPN: HDR-15-5
• EAN: 4021087036641

Verwendung

Montieren Sie das HDR-15-5 sicher auf einer genormten DIN-Schiene in einem geeigneten Gehäuse und sorgen Sie für ausreichende Belüftung und Abstand zu Wärmequellen. Schließen Sie den Wechselstromeingang (85–264 V AC) gemäß den örtlichen Elektrovorschriften und den Polaritätskennzeichnungen an die Eingangsklemmen an. Verbinden Sie den 5-V-DC-Ausgang unter Beachtung der korrekten Polarität mit der Last. Überprüfen Sie alle Anschlüsse vor dem Einschalten und kontrollieren Sie die Ausgangsspannung unter Last. Bei Installation mehrerer Geräte ist der im Produkthandbuch empfohlene Abstand einzuhalten, um eine ausreichende Kühlung zu gewährleisten.

Empfehlungen

Für einen zuverlässigen Betrieb installieren Sie das Gerät in einem trockenen, belüfteten Schaltschrank und vermeiden Sie Standorte mit übermäßigen Vibrationen oder korrosiven Atmosphären. Stellen Sie sicher, dass die angeschlossene Last 2,4 A nicht überschreitet, und sorgen Sie für einen Überspannungsschutz auf der Verteilungsebene, wenn das Netzteil in Bereichen mit instabiler Netzspannung verwendet wird.
