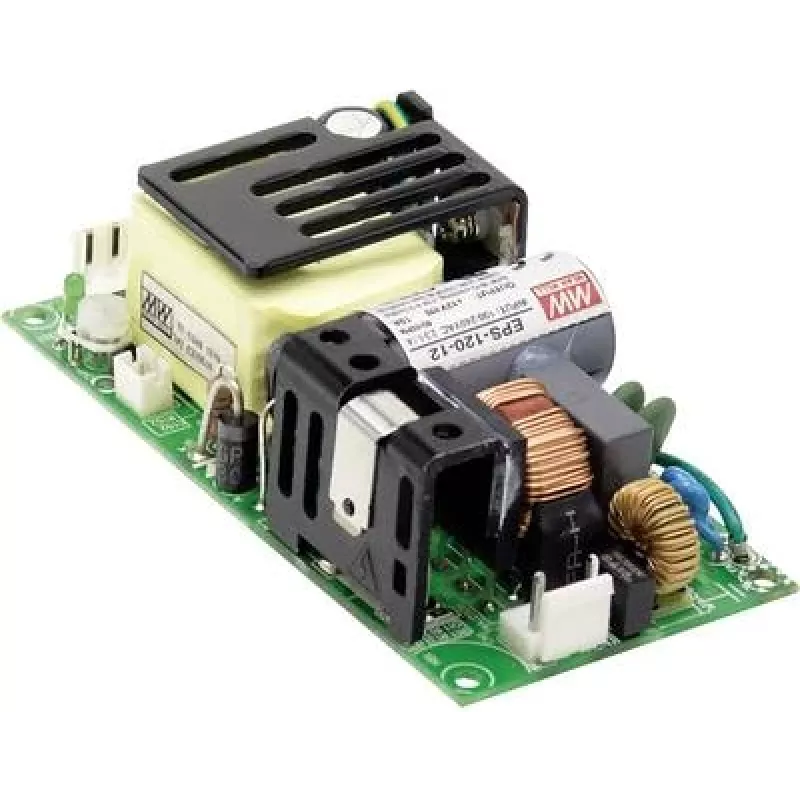

Netzteil MEAN WELL EPS-120-12 120W Eingang 80-264V Ausgang 12V

Das MEAN WELL EPS-120-12 ist ein kompaktes AC-DC-Open-Frame-Netzteil, das einen einzelnen 12V DC-Hauptausgang mit 7A und einen zusätzlichen 12V DC-Hilfsausgang mit 5A liefert. Es wurde für 1U-Low-Profile-Installationen entwickelt, akzeptiert einen weiten Eingangsspannungsbereich von 80–264V AC und bietet eine Gesamtausgangsleistung von bis zu 120W. Das Gerät ist RoHS-konform und für Anwendungen vorgesehen, die eine stabile, kompakte 12V-Stromquelle erfordern.

Vorteile

Das EPS-120-12 kombiniert einen weiten Eingangsspannungsbereich (80–264V AC) mit einem hocheffizienten Open-Frame-Design, um zuverlässige 12V-Leistung in einem kleinen 1U-Low-Profile-Formfaktor zu bieten. Zwei Ausgänge (Hauptausgang 12V/7A und Hilfsausgang 12V/5A) ermöglichen die Versorgung sowohl von Primärlasten als auch von Zusatzgeräten ohne zusätzliche Wandler. RoHS-Konformität und kompakte Abmessungen (50,8 × 101,6 × 29 mm) machen es für platzbeschränkte, regulierte Umgebungen geeignet.

Geeignet für

• Eingebettete Systeme und Industriesteuerungen
• Kommunikationsgeräte und Netzwerkgeräte
• Kleine Server, Speichergehäuse oder 1U-Rack-Installationen
• Peripheriestromversorgung für Sensoren, Lüfter oder Zusatzmodule

Wichtige Spezifikationen

• Modell: MEAN WELL EPS-120-12 (MPN: EPS-120-12, EAN: 4021087035132)
• Eingangsspannung: 80–264V AC
• Hauptausgang: 12V DC, 7A
• Hilfsausgang: 12V DC, 5A
• Gesamtausgangsleistung: 120W
• Formfaktor: Open-Frame, 1U Low Profile
• Abmessungen: 50,8 × 101,6 × 29 mm
• Konformität: RoHS

Verwendung

Installieren Sie das Open-Frame-Netzteil im vorgesehenen Gerätechassis oder Rackplatz und stellen Sie sicher, dass ausreichend Platz für die Belüftung vorhanden ist. Schließen Sie den AC-Eingang an eine ordnungsgemäß abgesicherte Netzverbindung innerhalb des angegebenen Bereichs von 80–264V an. Verkabeln Sie die 12V-Haupt- und Hilfs-Gleichstromausgänge mit den entsprechenden Lastanschlüssen und beachten Sie dabei die Polarität und die Stromgrenzen (7A Hauptausgang, 5A Hilfsausgang). Überprüfen Sie die Anschlüsse vor dem Einschalten und überwachen Sie die Ausgangsspannungen während der ersten Inbetriebnahme.

Empfehlungen

Verwenden Sie das Gerät in belüfteten Gehäusen und sorgen Sie für einen Luftstrom über das Gerät. Vermeiden Sie übermäßigen Staub, Feuchtigkeit oder Temperaturen außerhalb des vom Hersteller angegebenen Bereichs. Stellen Sie sicher, dass die Verkabelung und Absicherung den Lastanforderungen entsprechen, und trennen Sie Hochstrom-Gleichstromleitungen von empfindlichen Signalleitungen, um Störungen zu reduzieren.
