Netzteil MEAN WELL DDR-120D-12

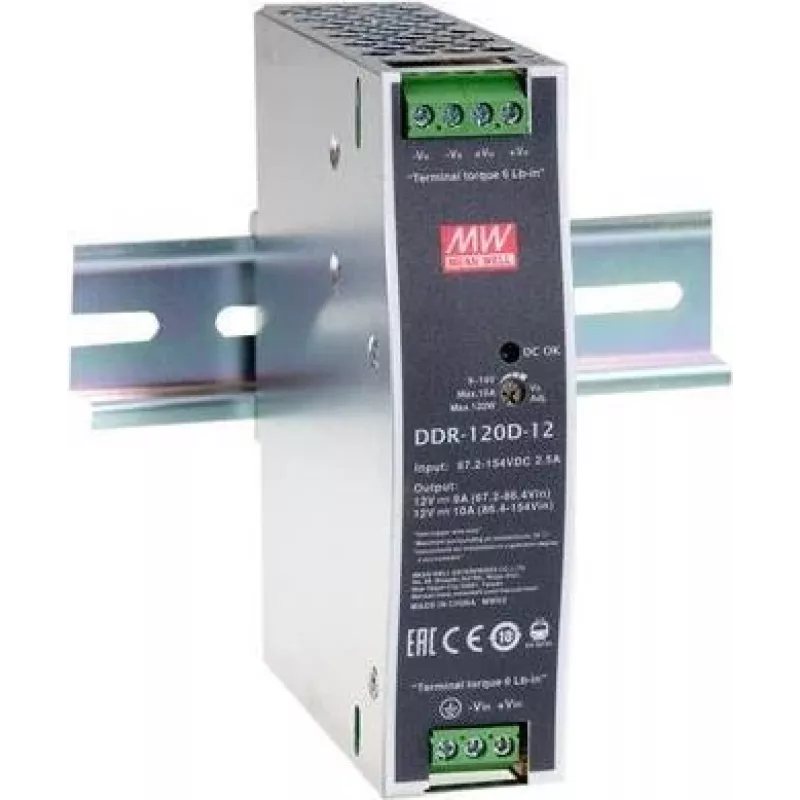

Der MEAN WELL DDR-120D-12 ist ein ultraflacher DC-DC-Wandler für die Hutschienenmontage mit einer Leistung von 120 W. Er akzeptiert einen weiten Eingangsbereich von 67,2–154 V DC und liefert einen einzigen, geregelten 12-V-DC-Ausgang mit bis zu 10 A. Das Gerät ist für industrielle Anwendungen konzipiert, RoHS-konform und verfügt über kompakte Abmessungen (32 mm × 102 mm × 125,2 mm) für eine einfache Integration in Schaltschränke und Automatisierungssysteme.

Vorteile

Der Wandler bietet ein breites Eingangsspannungsfenster, das für batteriegestützte und Systeme mit variabler Spannung geeignet ist, einen stabilen 12-V-Ausgang mit einer Stromkapazität von bis zu 10 A und ein platzsparendes, ultraflaches Profil für die Hutschienenmontage. Die RoHS-Konformität unterstützt umweltbewusste Installationen, während die Nennleistung von 120 W viele industrielle Lasten abdeckt, die eine unterbrechungsfreie 12-V-Stromversorgung benötigen.

Geeignet für

• Hutschienenmontierte industrielle Schaltschränke
• Batteriegestützte Stromversorgungen und Schnittstellen für erneuerbare Energien
• Automatisierungsgeräte und SPS, die eine 12-V-Versorgung benötigen
• Telekommunikations- oder Netzwerkmodule mit DC-Eingang

Technische Spezifikationen

• Modell: MEAN WELL DDR-120D-12 (MPN: DDR-120D-12, EAN: 4021087050975)
• Eingangsspannung: 67,2–154 V DC
• Ausgang: 12 V DC, 10 A (Einzelausgang)
• Ausgangsleistung: 120 W
• Montage: Hutschiene
• Abmessungen (B×T×H): 32 mm × 102 mm × 125,2 mm
• Zertifizierung: RoHS-konform

Verwendung

Montieren Sie den DDR-120D-12 auf einer Standard-Hutschiene in einem Gehäuse mit geeigneter Schutzart. Schließen Sie den DC-Eingang innerhalb des angegebenen Bereichs von 67,2–154 V an und beachten Sie dabei die korrekte Polarität und die örtlichen Verdrahtungsvorschriften. Verbinden Sie den 12-V-DC-Ausgang mit der Last und stellen Sie sicher, dass der Gesamtstrom 10 A nicht überschreitet. Sorgen Sie für eine angemessene Absicherung oder einen Leitungsschutz sowohl am Eingang als auch am Ausgang, wie es die Installation erfordert. Sorgen Sie für ausreichende Belüftung und befolgen Sie die Installationshinweise von MEAN WELL für Verdrahtung und Sicherheit.

Empfehlungen

Verwenden Sie einen geeigneten Eingangsschutz (Sicherung oder Leitungsschutzschalter) und überprüfen Sie Erdung und Polarität, bevor Sie die Spannung anlegen. Überschreiten Sie nicht den Ausgangsstrom von 10 A und vermeiden Sie den Betrieb des Geräts außerhalb des angegebenen Eingangsspannungsbereichs, um eine zuverlässige Leistung und Langlebigkeit zu gewährleisten.
