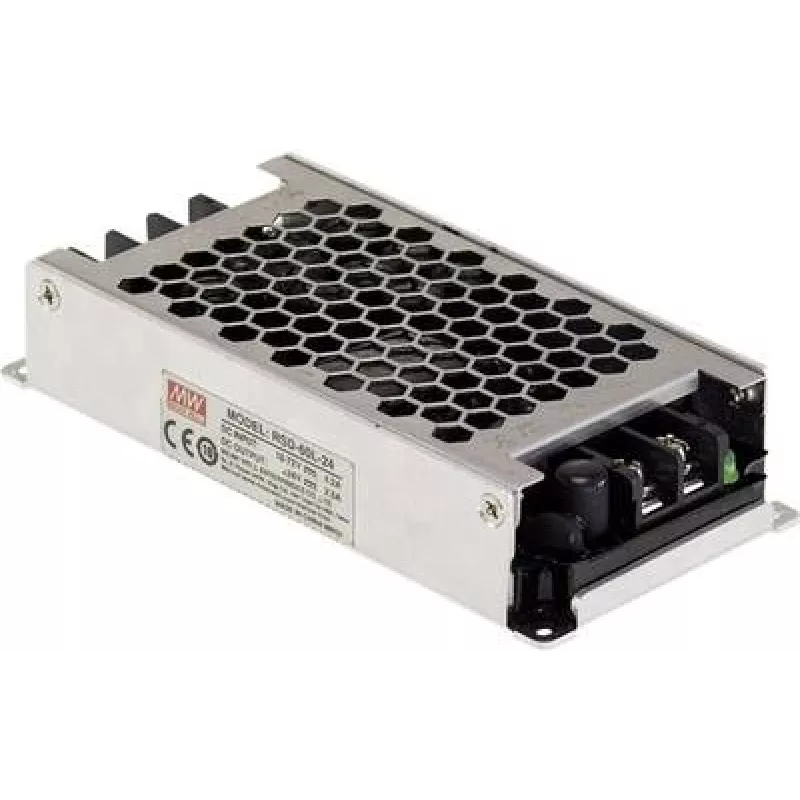

Netzteil/Gleichstromwandler MEAN WELL RSD-60G-24, 60 W, 24 V, RoHS, 60×128×25 mm

MEAN WELL RSD-60G-24 ist ein kompakter, geschlossener 60-W-DC-DC-Wandler, der aus einem Eingangsspannungsbereich von 9–36 V DC eine geregelte 24-V-DC-Ausgangsspannung liefert. Dieses für industrielle und eingebettete Anwendungen entwickelte Modul erfüllt die Bahnnorm EN50155 und bietet eine Eingangs-Ausgangs-Isolierung von 4000 V DC. Das Gerät misst 60 × 128 × 25 mm, ist RoHS-konform und für die Versorgung von Geräten mit niedriger bis mittlerer Leistung, Steuermodulen und Messgeräten vorgesehen, die eine zuverlässige, kompakte 24-V-Versorgung benötigen.

Vorteile

Der RSD-60G-24 liefert bis zu 2,5 A bei 24 V mit einem weiten Eingangsspannungsbereich und ermöglicht so den Einsatz in unterschiedlichen Fahrzeug- und Industriestromversorgungssystemen. Die EN50155-Konformität macht ihn für Bahn- und Transportanwendungen geeignet, während die 4000-V-DC-Isolierung die Systemsicherheit und Störfestigkeit erhöht. Das geschlossene Design und die kompakten Abmessungen vereinfachen die mechanische Integration in Schaltschränke, Bedienfelder oder eingebettete Baugruppen.

Geeignet für

• Versorgung von Steuermodulen und SPS in Industrieanlagen
• Bordelektronik und Hilfssysteme in Bahn- und Nahverkehrsfahrzeugen
• Instrumentierung, Sensoren und Datenerfassungsgeräte
• Eingebettete Systeme und Automatisierungssteuerungen, die 24 V DC benötigen
• Austausch- oder Nachrüstanwendungen mit begrenztem Platzangebot

Technische Daten

• Ausgangsleistung: 60 W
• Ausgangsspannung: 24 V DC
• Ausgangsstrom: 2,5 A
• Eingangsspannungsbereich: 9–36 V DC
• Isolierung: 4000 VDC Eingang-Ausgang
• Normen: EN50155 (Bahn)
• Abmessungen: 60 × 128 × 25 mm
• Konformität: RoHS

Verwendung

Installieren Sie den RSD-60G-24 an einem ausreichend belüfteten Ort und befestigen Sie ihn mechanisch gemäß den Montageanforderungen des Gehäuses. Schließen Sie den DC-Eingang innerhalb des angegebenen Bereichs von 9–36 V an und achten Sie auf die richtige Polarität. Verbinden Sie den 24-V-DC-Ausgang mit der Last und stellen Sie sicher, dass der maximale Ausgangsstrom von 2,5 A nicht überschritten wird. Überprüfen Sie die Erdung und erfüllen Sie die Systemerdungsanforderungen für einen zuverlässigen Betrieb in Bahn- oder Industrieumgebungen. Befolgen Sie die geltenden Verdrahtungspraktiken und Schutzmaßnahmen, wie z. B. Absicherung am Eingang oder Ausgang, sofern dies die Systemauslegung erfordert.
