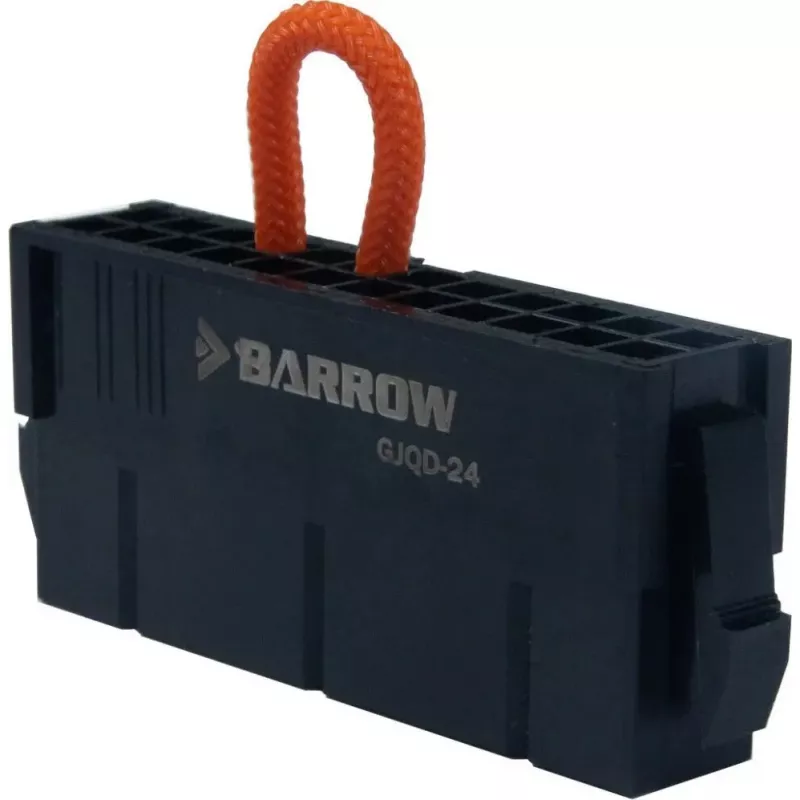

Netzteil-Brückenadapter Barrow GJQD-24 V2 24-Pin-ATX-Stecker für Netzteiltests

Der Barrow GJQD-24 V2 ist ein 24-Pin-ATX-Brückenadapter, der die Prüfung und Fehlersuche an Netzteilen vereinfacht. Der Adapter wird direkt mit standardmäßigen 24-Pin-PC-Netzteilen verbunden und ermöglicht Prüfstandtests, Spannungsmessungen und die Stromversorgung von Komponenten ohne Mainboard. Dank seiner kompakten Bauweise und der übersichtlichen Pinbelegung eignet er sich für schnelle Diagnoseprüfungen, routinemäßige Wartungsarbeiten und den sicheren Einsatz auf dem Prüfstand.

Vorteile

Der Adapter stellt eine zuverlässige Direktverbindung für 24-Pin-ATX-Netzteile bereit und ermöglicht einen schnellen Start sowie eine stabile Signalreferenz für Spannungsmessungen. Das kompakte Design reduziert Kabelgewirr auf dem Prüfstand und erleichtert das Einstecken und Abziehen des Netzteilsteckers. Das Gerät hilft, Netzteilfehler zu isolieren, indem es die Stromversorgung unabhängig vom System betreibt und so die Zeit zur Identifizierung defekter Einheiten verkürzt.

Geeignet für

• Prüfstandtests von ATX-Netzteilen
• Messung von +12V-, +5V-, +3,3V- und Standby-Schienen mit einem Multimeter
• Vorübergehende Stromversorgung von Lüftern, Pumpen oder anderen Komponenten ohne Mainboard
• Fehlerbehebung bei PC-Start- und Stromversorgungsproblemen

Wichtige Spezifikationen

• Steckertyp: 24-Pin-ATX-Adapter (Stecker/Buchse), kompatibel mit standardmäßigen ATX-Netzteilsteckern
• Funktion: Manuelle Brücke/Adapter zur Aktivierung und Prüfung von Netzteilen
• Formfaktor: Kompakter, prüfstandfreundlicher Adapter für vorübergehende Verbindungen
• Kompatibilität: Funktioniert mit Standard-ATX-Netzteilen für Desktop-Computer
• Sicherheit: Bietet definierten Pin-Zugriff für sichere Spannungsmessungen und Identifikation der Schienen

Anwendung

Verbinden Sie den Adapter bei ausgeschaltetem Netzteil mit dem 24-Pin-ATX-Stecker des Netzteils. Stellen Sie sicher, dass alle Peripheriekabel vom Netzteil getrennt sind und der Arbeitsplatz frei von leitfähigen Rückständen ist. Schalten Sie das Netzteil nach dem Verbinden über seinen Hauptschalter oder die integrierte Stromsteuerung ein. Verwenden Sie ein Multimeter oder Prüfgerät, um über die zugänglichen Pins des Adapters die Spannungen zu messen und die Schienen zu überprüfen. Schalten Sie das Netzteil nach Abschluss des Tests aus, bevor Sie den Adapter trennen.

Empfehlungen

Zur sicheren und genauen Prüfung trennen Sie alle Systemlasten und Peripheriegeräte, bevor Sie den Brückenadapter verwenden. Nutzen Sie isolierte Multimeterspitzen, beachten Sie die korrekte Polarität bei der Messung und vermeiden Sie das Berühren freiliegender Kontakte, solange das Netzteil eingeschaltet ist. Verwenden Sie den Adapter nur für Diagnose- und vorübergehende Stromversorgungsaufgaben; setzen Sie ihn nicht als dauerhafte Verdrahtungslösung ein.
