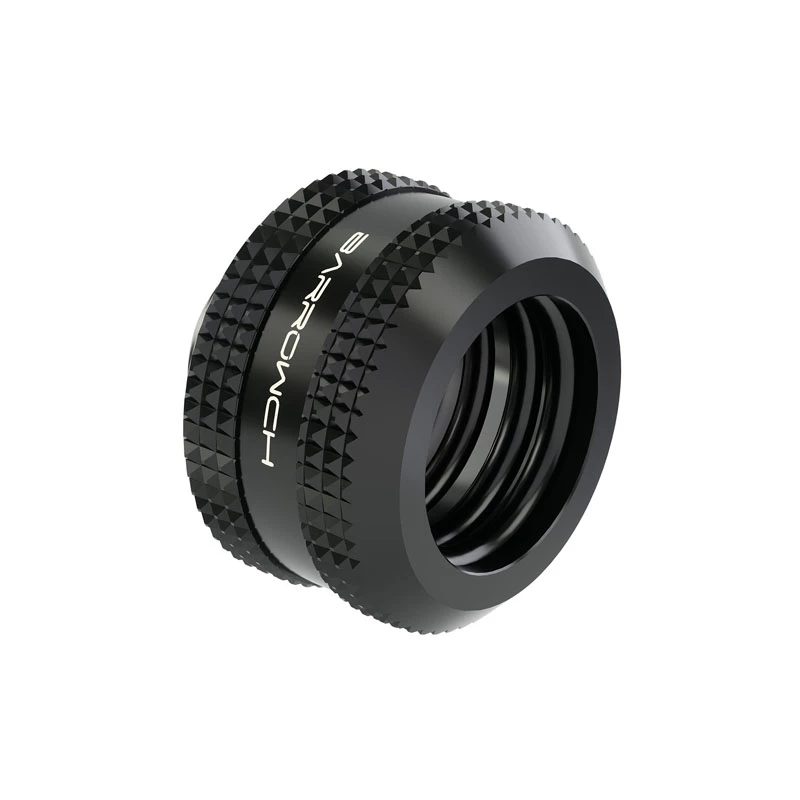

Barrow Hardtube Fitting 16 mm G1/4 Zoll – gerader schwarzer Kompressionsanschluss für 16-mm-Hartrohre

Barrow Hardtube Fitting 16 mm G1/4" ist ein gerader schwarzer Kompressionsanschluss, der für 16-mm-Hartrohre (rigid tubing) in kundenspezifischen PC-Wasserkühlungssystemen konzipiert ist. Der Anschluss verfügt über ein G1/4"-Gewinde, das mit Wasserkühlern, Radiatoren, Ausgleichsbehältern und anderen G1/4"-Anschlüssen kompatibel ist und einen wasserdichten Verschluss für den Kühlmittelkreislauf gewährleistet. Seine gerade Bauform unterstützt saubere, lineare Verläufe von Hartrohren und die Führung von Kühlmittelpfaden in kompakten oder Fenstergehäusen.

Vorteile

Dieser gerade Kompressionsanschluss von Barrow bietet eine zuverlässige mechanische Verbindung und eine lecksichere Abdichtung für Hartrohrsysteme. Er kombiniert ein kompaktes Profil mit einem standardmäßigen G1/4"-Gewinde für breite Kompatibilität. Die schwarze Beschichtung reduziert sichtbare Reflexionen und passt zu gängigen ästhetischen Konzepten moderner Builds. Der Kompressionsmechanismus eignet sich für wiederholte Installation und Entfernung und gewährleistet eine gleichbleibende Dichtleistung bei korrektem Anzugsmoment.

Geeignet für

• Kundenspezifische PC-Wasserkühlungskreisläufe mit 16-mm-Hartrohren
• Anschluss von Wasserkühlern, Radiatoren, Ausgleichsbehältern und Pumpenoberteilen mit G1/4"-Anschlüssen
• Erstellung gerader Hartrohrverläufe und enger Leitungsführungen im Gehäuse
• Aufrüstung oder Austausch vorhandener Kompressionsanschlüsse in Hartrohrsystemen

Wichtige Spezifikationen

• Anschlusstyp: gerader Kompressionsadapter
• Schlauchkompatibilität: ausgelegt für 16-mm-Außendurchmesser-Hartrohre
• Gewindeschnittstelle: G1/4"-Innen-/Außengewindeanschluss (Standard-PC-Wasserkühlungsgewinde)
• Oberfläche: schwarz
• Material: Metalllegierung mit Dichtelementen (Kompressionsdichtung)

Anwendung

Bereiten Sie das 16-mm-Hartrohr vor, indem Sie es rechtwinklig abschneiden und das Ende entgraten, um eine ebene Dichtfläche zu gewährleisten. Führen Sie das Rohr in den Kompressionsanschluss ein, bis es vollständig am inneren Anschlag anliegt. Ziehen Sie dann den Kompressionsring von Hand an und ziehen Sie ihn mit einem Werkzeug bis zur angemessenen Festigkeit nach. Vermeiden Sie übermäßiges Anzugsmoment, um Verformungen des Rohrs oder Anschlusses zu verhindern. Schrauben Sie die G1/4"-Verbindung in die Zielkomponente ein und ziehen Sie sie fest, um eine wasserdichte Abdichtung zu erreichen. Führen Sie nach der Montage einen Druck- oder Dichtheitstest des Kreislaufs durch, bevor Sie das System in Betrieb nehmen.

Empfehlungen

Verwenden Sie ausschließlich Rohre, die speziell als 16-mm-Hartrohre (Außendurchmesser) spezifiziert sind. Stellen Sie sicher, dass alle Anschlussgewinde nur dort, wo vom Komponentenhersteller angegeben, mit geeignetem Gewindedichtmittel oder PTFE-Band abgedichtet werden. Ziehen Sie die Anschlüsse nicht zu fest an. Berücksichtigen Sie bei der Planung Ihres Kreislaufs die Wärmeausdehnung und sorgen Sie für Unterstützung an Stellen, an denen lange gerade Abschnitte durchhängen könnten. Überprüfen Sie Dichtungen und Anschlüsse regelmäßig und testen Sie sie nach Wartungsarbeiten oder Änderungen erneut auf Undichtigkeiten.
