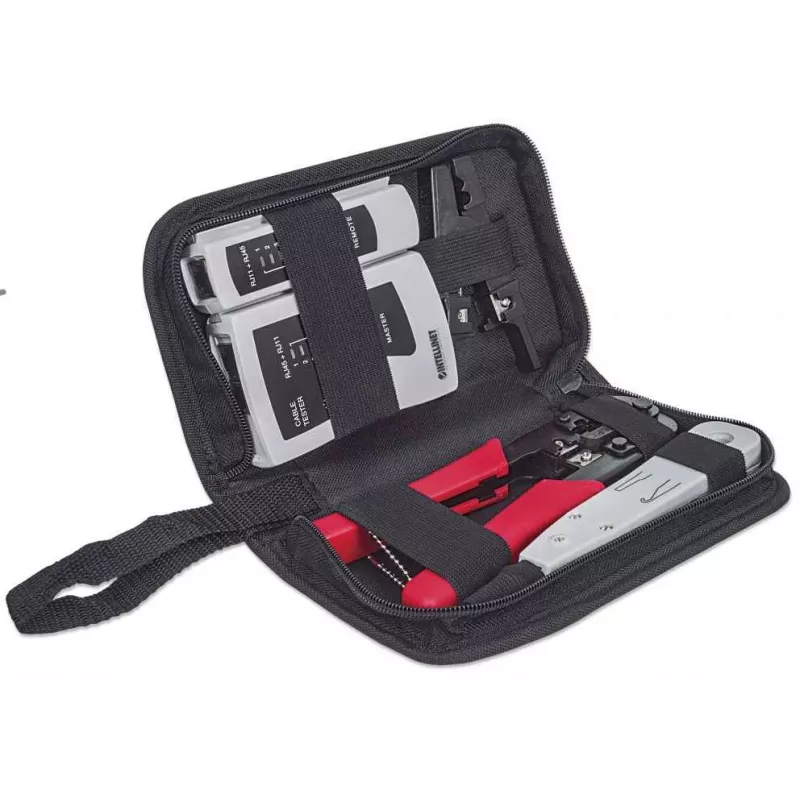

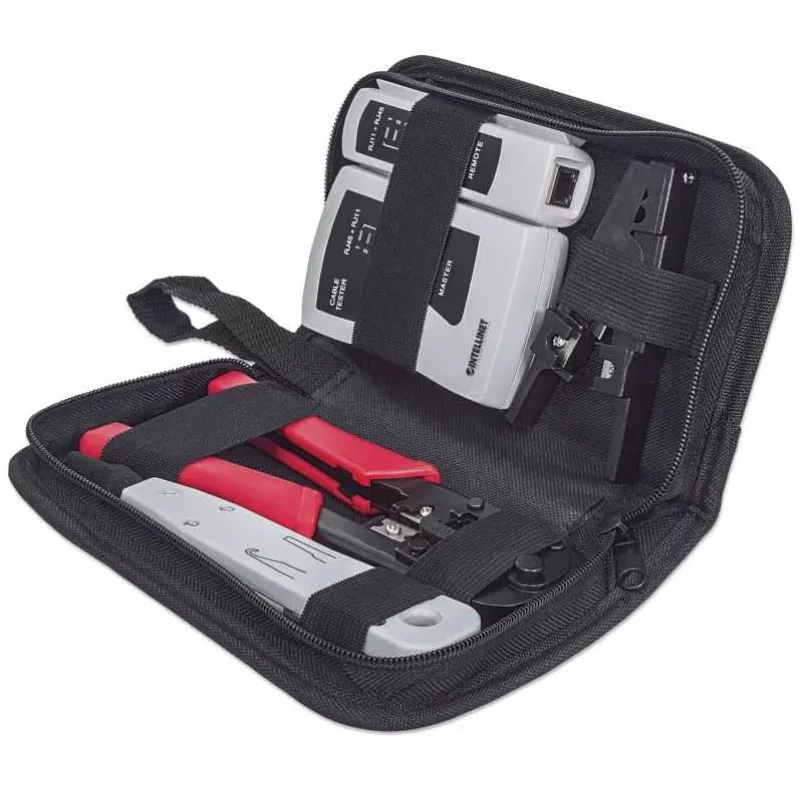

Network Tool Kit INTELLINET 4-teilig — Auflegewerkzeug, Crimpwerkzeug, Netzwerkkabeltester, schwarz

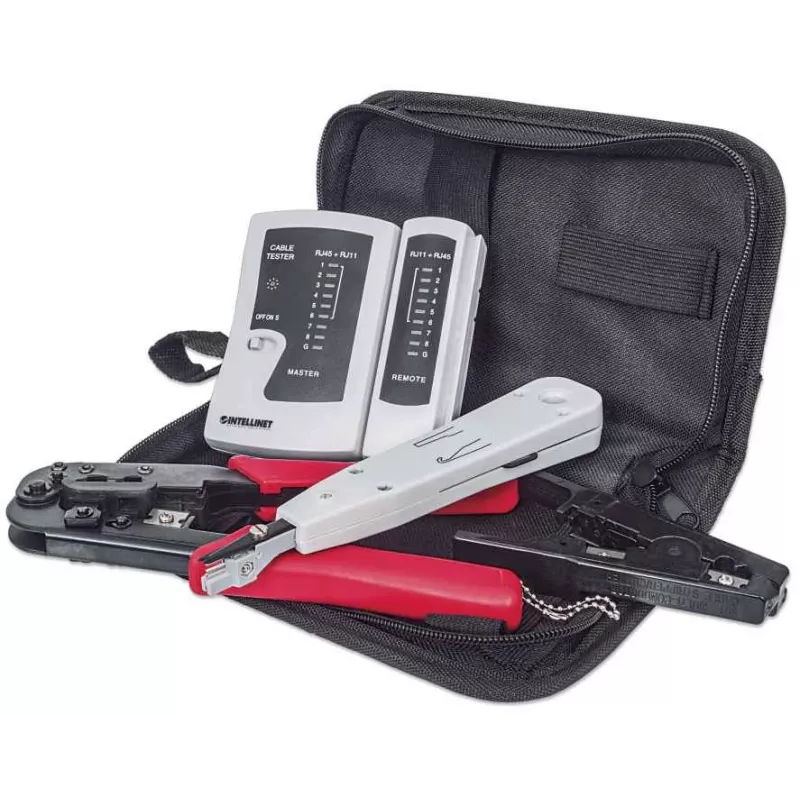

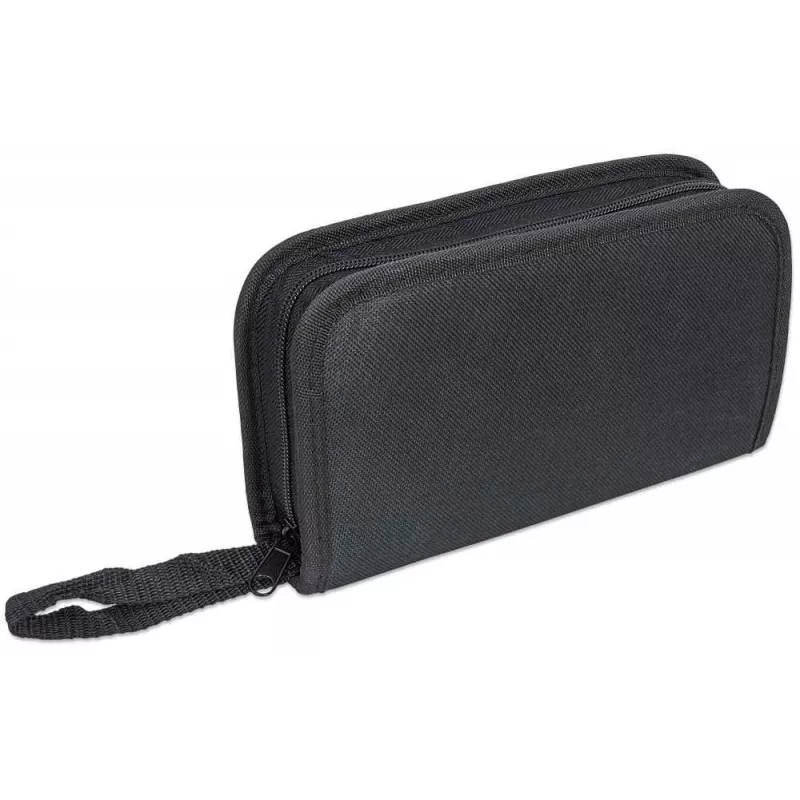

Das Intellinet Network Tool Kit 4-teilig bietet die wesentlichen Handwerkzeuge, die für die Installation, den Abschluss und die Fehlersuche bei Kupfernetzwerkverkabelungen in Heim- und Geschäftsumgebungen benötigt werden. Das Kit enthält eine Ratschen-Crimpzange für 8P8C (RJ45)-Modularstecker mit integriertem Kabelschneider, ein LSA/66/110-Auflegewerkzeug mit austauschbaren Klingen, eine 4½-Zoll-Diagonalschneidezange und einen kombinierten RJ45/RJ12/RJ11-LAN-Kabeltester. Alle Artikel werden in einer strapazierfähigen Ordnertasche zur Aufbewahrung und zum Transport geliefert.

Vorteile

Dieses kompakte Kit fasst häufig verwendete Netzwerkwerkzeuge in einem Set zusammen, das für die Feldinstallation und Wartung geeignet ist. Die Crimpzange unterstützt standardmäßige 8P8C-Modularstecker und verfügt über einen Schneider für saubere Kabelenden. Das Auflegewerkzeug nimmt 66- und 110/88-Klingen für Keystone-Buchsen und Patchpanels auf. Der mitgelieferte Kabeltester überprüft die Verdrahtung von RJ45, RJ12 und RJ11, um Fehlverdrahtungen und Unterbrechungen schnell zu erkennen. Die Ordnertasche schützt die Werkzeuge und erleichtert den Transport.

Geeignet für

• Installation und Abschluss von Ethernet-Kabeln (Cat5e/Cat6) in Privathaushalten und Büros
• Auflegen von Drähten auf Patchpanels und Keystone-Buchsen
• Überprüfung der Durchgangs- und Pinbelegung von RJ45/RJ12/RJ11-Kabeln
• Allgemeine Netzwerkwartung und Fehlersuche vor Ort

Wichtige Spezifikationen

• Kit-Inhalt: 8P8C-Modularstecker-Crimpzange (mit Schneider), LSA/66/110-Auflegewerkzeug, 4½-Zoll-Diagonalschneidezange, RJ45/RJ12/RJ11-Kabeltester, Ordnertasche
• Kompatibilität: RJ45-, RJ12-, RJ11-Steckverbinder; 66- und 110/88-Auflegeblöcke
• Marke: INTELLINET, MPN: 780070
• Gewicht (Kit): ca. 144 g (Produktdaten)

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel entfernen und die Leiter gemäß dem erforderlichen Verdrahtungsstandard (T568A/B) anordnen. Verwenden Sie die Crimpzange, um 8P8C-Modularstecker auf abgeschlossene Ethernet-Kabel aufzustecken und zu befestigen; der integrierte Schneider kürzt überstehende Leiterlängen. Verwenden Sie das Auflegewerkzeug mit der entsprechenden Klinge, um Drähte in 66- oder 110/88-Blöcke und Keystone-Buchsen einzusetzen und abzuschneiden. Verwenden Sie den Kabeltester, um jedes Ende des Kabels anzuschließen und Durchgangs-/Pinbelegungsprüfungen durchzuführen; interpretieren Sie die Tester-LEDs, um Verdrahtungsfehler zu identifizieren. Verwenden Sie die Diagonalschneidezange für saubere Schnitte von Draht und Kabelbindern.

Empfehlungen

Für zuverlässige Abschlüsse folgen Sie den Standard-Verdrahtungsschemata (T568A oder T568B) und stellen Sie sicher, dass die Leiter vollständig sitzen, bevor Sie crimpen oder auflegen. Testen Sie jedes Kabel nach dem Abschluss und vor der Installation in aktiven Netzwerkgeräten mit dem LAN-Tester. Bewahren Sie die Werkzeuge in der Ordnertasche auf, um Klingen und Kontakte bei Nichtgebrauch zu schützen.
