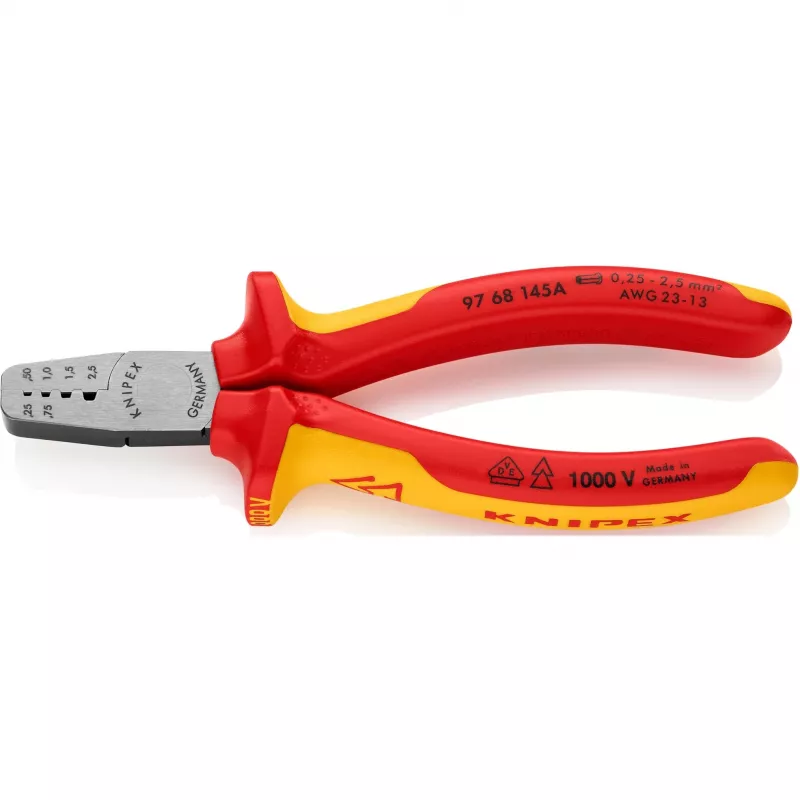

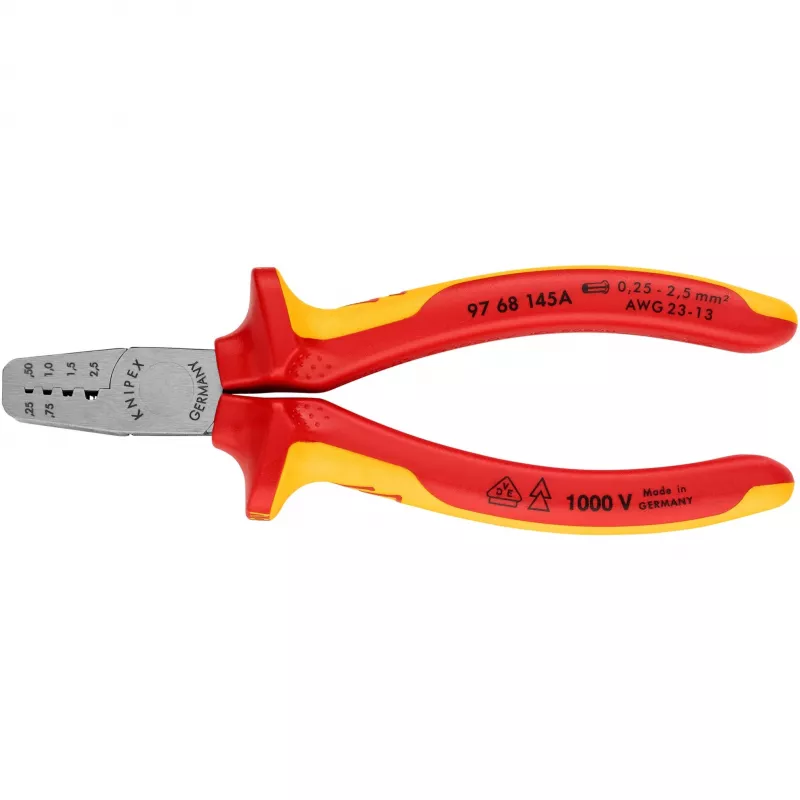

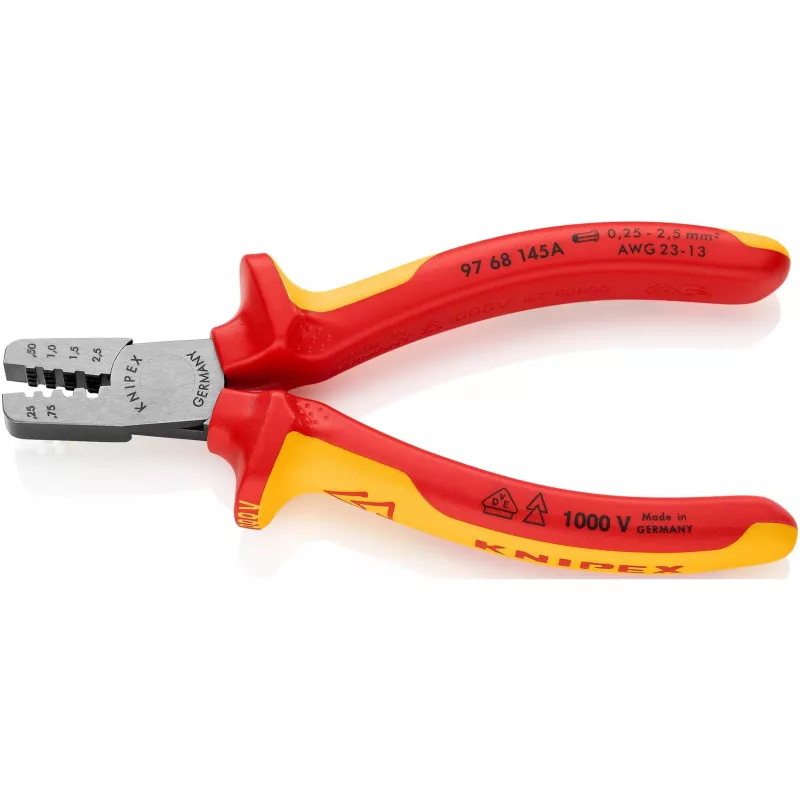

Kabel-Crimpzange Kombiwerkzeug Knipex 97 68 145 A

Die Knipex 97 68 145 A Kabel-Crimpzange ist zum Crimpen von Aderendhülsen nach DIN 46228 Teile 1 und 4, in Leiterquerschnitten von 0,25 bis 2,5 mm² konzipiert. Das Werkzeug verfügt über gekennzeichnete Trapezpressprofile, die für zuverlässige mechanische und elektrische Verbindungen zwischen Hülse und Leiter sorgen. Gefertigt aus geschmiedetem, in Öl gehärtetem Vanadium-Elektrostahl, ist das Werkzeug leicht (0,175 kg) und dennoch robust und für professionelle Elektro- und Netzwerkarbeiten geeignet.

Vorteile

Das Kombi-Design unterstützt das präzise Crimpen verschiedener Aderendhülsen innerhalb des angegebenen Bereichs, während die gekennzeichneten Trapezpressprofile wiederholbare, sichere Crimpverbindungen gewährleisten. Die Konstruktion aus Vanadium-Elektrostahl mit Schmiedung und Ölhärtung sorgt für eine lange Standzeit und Formstabilität. Die kompakte Größe und das geringe Gewicht des Werkzeugs machen es handlich und ermöglichen den Einsatz auch bei beengten Platzverhältnissen.

Geeignet für

• Crimpen von Aderendhülsen DIN 46228 Teile 1 + 4, 0,25–2,5 mm²
• Elektroinstallations- und Wartungsarbeiten
• Netzwerkverkabelung, wo sichere Leiteranschlüsse erforderlich sind

Technische Daten

• Modell: Knipex 97 68 145 A
• Anwendbare Hülsennorm: DIN 46228 Teile 1 + 4
• Crimpbereich: 0,25–2,5 mm²
• Material: geschmiedet, in Öl gehärtet, Vanadium-Elektrostahl
• Gewicht: 0,175 kg
• Produktfarbe: Silber
• MPN: 97 68 145 A
• EAN: 4003773071754

Anwendung

Isolieren Sie den Leiter entsprechend der gewählten Hülsenlänge ab. Stecken Sie die Aderendhülse auf den Leiter und setzen Sie ihn in die passende, gekennzeichnete Trapezpressbacke ein. Drücken Sie die Griffe gleichmäßig und vollständig zusammen, bis die Backe den Crimpvorgang abgeschlossen hat. Lösen Sie die Griffe und entnehmen Sie die gecrimpte Verbindung. Prüfen Sie anschließend den Crimp auf festen mechanischen Halt und ordnungsgemäße Verformung der Hülse.

Empfehlungen

Verwenden Sie Aderendhülsen gemäß DIN 46228 Teile 1 und 4 im angegebenen Querschnittsbereich. Überprüfen Sie Backen und Schneiden regelmäßig auf Verschleiß und halten Sie das Werkzeug sauber und am Gelenk leicht geölt, um eine präzise Funktion zu erhalten. Überschreiten Sie nicht den angegebenen Crimpbereich, um Beschädigungen des Werkzeugs oder mangelhafte Verbindungen zu vermeiden.
