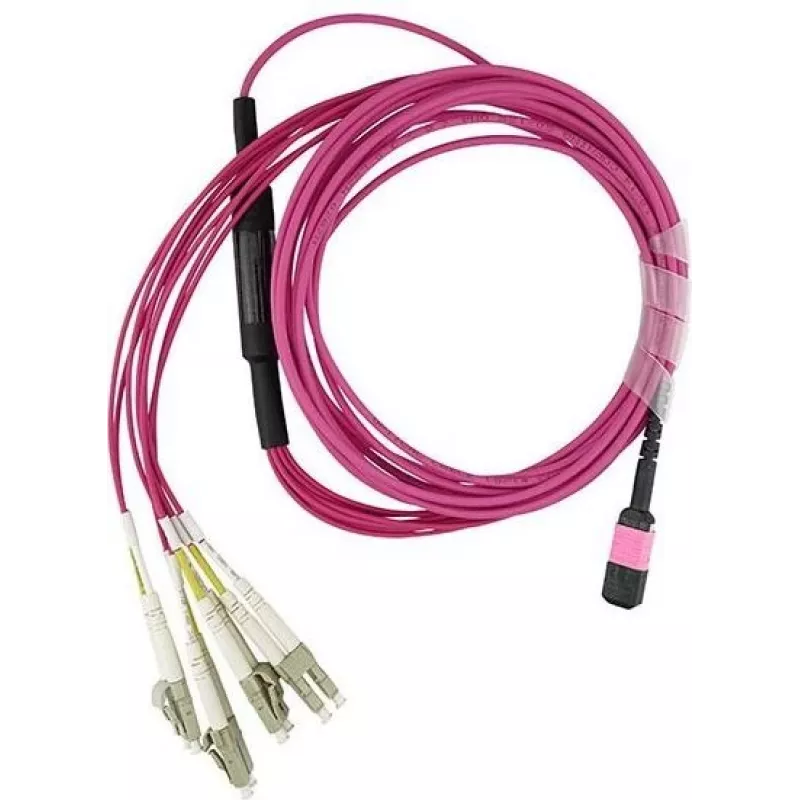

MPO/UPC auf 4x Duplex LC/UPC Breakout-Patchkabel BlueOptics MCA7J70-C005-BO, 5 m, OM4 MM 50/125 µm, 8‑adrig, LSZH 3,0 mm, Magenta

BlueOptics MCA7J70-C005-BO ist ein Multimode-Breakout-Patchkabel mit einem MPO/UPC-Stecker an einem Ende und vier Duplex-LC/UPC-Steckern am anderen. Das 5 m lange Kabel basiert auf OM4 50/125 µm Multimode-Glasfaser mit acht Adern, ummantelt von einem 3,0 mm LSZH-Kabelmantel in Magenta. Die Konfektion wird ohne MPO-Pins geliefert und enthält einen optischen Prüfbericht, sodass sie sich für hochdichte Trunk-to-Patch-Verbindungen in Rechenzentren und Telekommunikationsschränken eignet.

Vorteile

Dieses MPO/UPC-auf-4×-Duplex-LC/UPC-Breakoutkabel bietet eine kompakte, werkseitig konfektionierte Lösung zum Aufteilen eines MPO-Trunks auf einzelne LC-Duplex-Verbindungen. OM4-Multimodefaser unterstützt höhere Bandbreiten und größere Reichweiten im Vergleich zu geringerwertigen Multimode-Typen, während der LSZH-Mantel im Brandfall die Rauch- und Giftgasemission reduziert. Der beiliegende optische Prüfbericht dokumentiert die Leistungsparameter, und der Magentafarbene Mantel ermöglicht eine einfache visuelle Identifizierung des OM4-Fasertyps in Kabelbündeln.

Geeignet für

Wichtige Spezifikationen

Verwendung

Verlegen Sie das Kabel gemäß den üblichen Kabelmanagement-Praktiken, um enge Biegungen und übermäßige Zugbelastung zu vermeiden; halten Sie den für 3,0 mm Multimodekabel spezifizierten Mindestbiegeradius ein. Stecken Sie den MPO-Stecker in den MPO-Trunk-Port und sichern Sie ihn gemäß den Anweisungen des Geräteherstellers. Stecken Sie jeden Duplex-LC/UPC-Stecker in die entsprechenden LC-Ports an Patchfeldern oder aktiven Geräten, wobei Sie auf Kanalzuordnung und Polarität achten. Überprüfen Sie die Verbindungsqualität anhand des mitgelieferten optischen Prüfberichts und führen Sie bei Bedarf zusätzliche Einfügedämpfungs- oder Durchgangstests vor Ort durch.

Empfehlungen

Für zuverlässige Leistung lagern und handhaben Sie das Kabel in sauberer Umgebung, vermeiden Sie Verunreinigungen der Steckerstirnflächen und reinigen Sie die Stecker vor dem Stecken mit geeigneten Faserreinigungswerkzeugen. Verwenden Sie dieses OM4-Breakout-Kabel für Kurz- bis Mittelstrecken-Multimode-Verbindungen (z. B. 10/40/100 GbE) innerhalb von Schränken und zwischen benachbarten Schrankreihen; falls MPO-Pinning erforderlich ist, stellen Sie sicher, dass die Pins von einem qualifizierten Techniker gemäß den Herstellervorgaben hinzugefügt werden.
