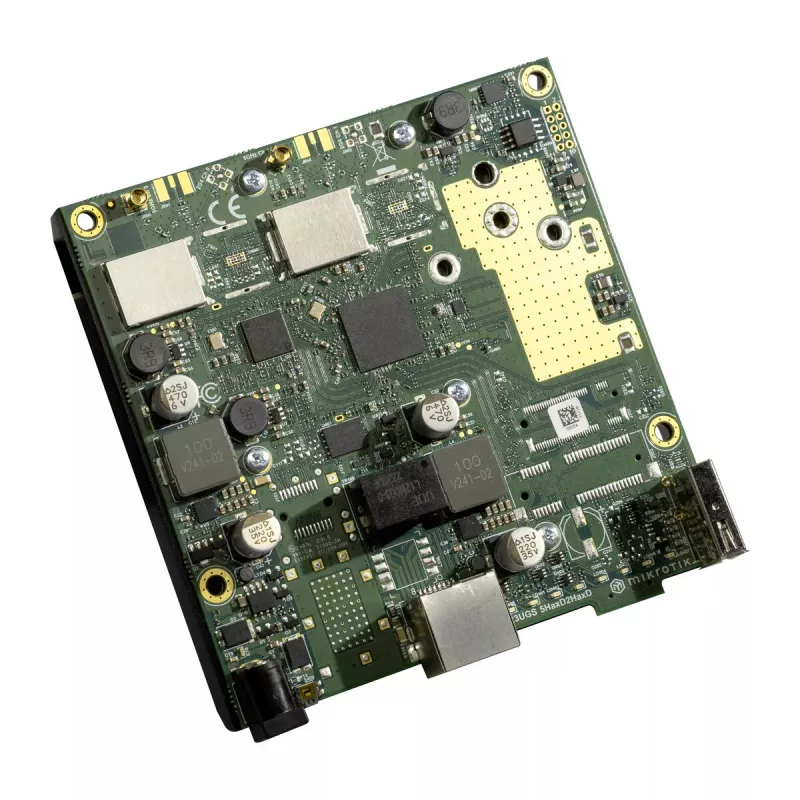

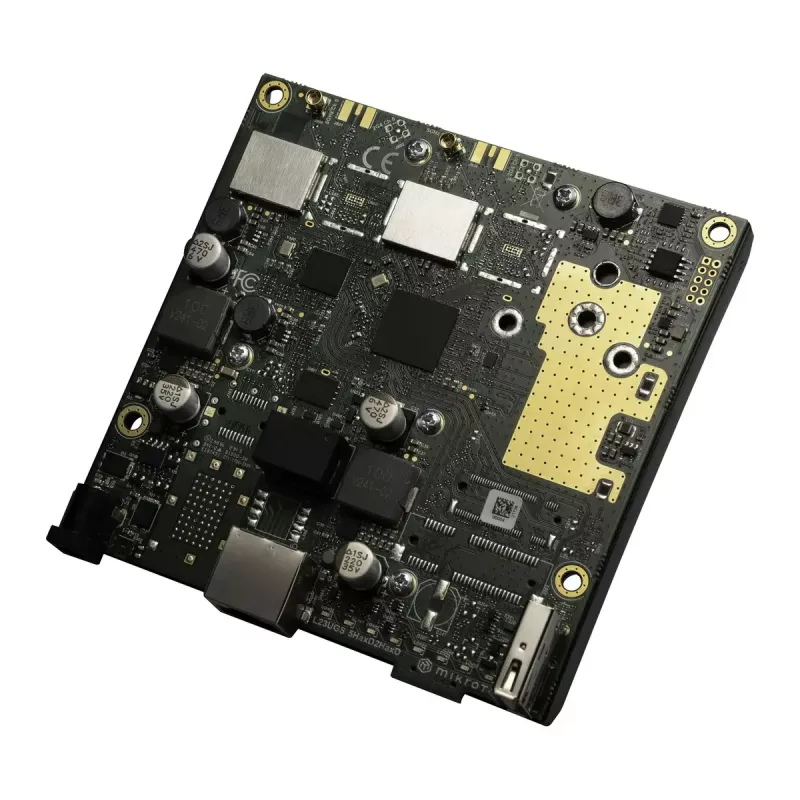

Motherboard Mikrotik L11UG-5HAXD Wi-Fi 5 802.11ac

Das Mikrotik L11UG-5HaxD-Motherboard ist ein kompaktes RouterBoard, das für den Bau kostengünstiger Outdoor-CPEs oder Access Points entwickelt wurde. Angetrieben wird es von einer Qualcomm Maple ARM-basierten CPU mit 256 MB RAM, einem USB-Typ-A-Anschluss für Speicher oder Peripheriegeräte und einem Gigabit-Ethernet-Port mit PoE-In-Unterstützung. Das Board beinhaltet ein Wi‑Fi 5 (802.11ac)-Funkmodul mit MMCX-Anschlüssen für externe Antennenoptionen und einen Piepser-Ausgang für Alarme oder benutzerdefinierte Signale.

Vorteile

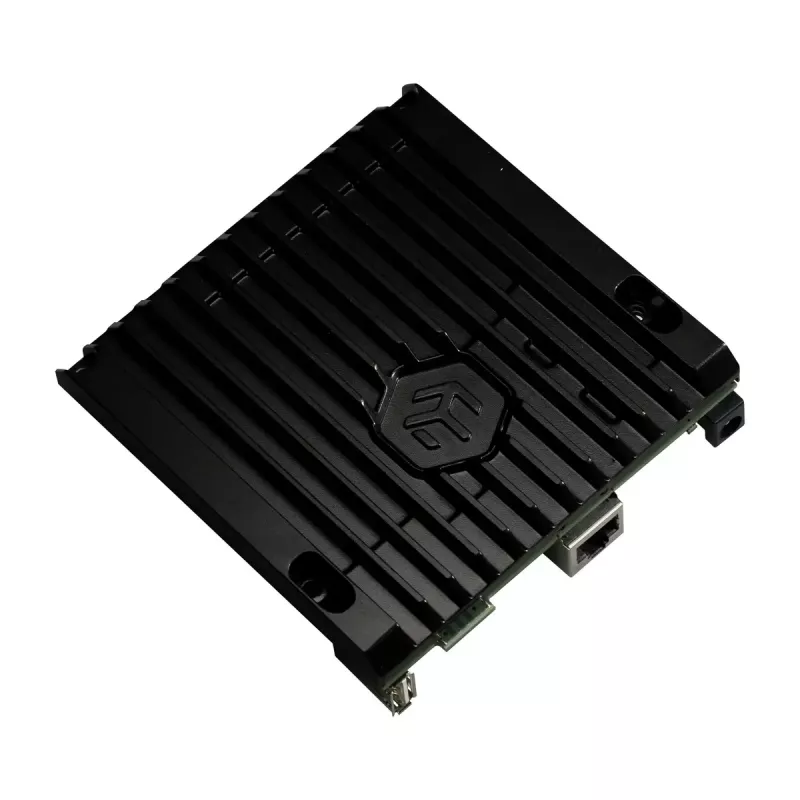

Das Board kombiniert einen modernen ARM-basierten Prozessor und Wi‑Fi 5-Funk in einem kleinen Formfaktor und bietet Gigabit-Ethernet- und USB-Konnektivität sowie PoE-In für flexible Stromversorgungsoptionen. Die MMCX-Antennenanschlüsse ermöglichen den Einsatz externer Rundstrahl- oder Richtantennen, um Reichweite und Abdeckung anzupassen. Die für frühere RB-Serie-Boards verwendeten kompatiblen Aluminiumgehäuse bieten eine wiederverwendbare Gehäuseoption für Outdoor-Installationen.

Geeignet für

• Kostengünstige Outdoor-CPEs und Kundengeräte
• Outdoor- oder Innenbereich-Access Points mit externen Antennen
• Kleine Netzwerkprojekte wie Kioske, Verkaufsautomaten, Fahrkartenstationen und Geldautomaten
• Kundenspezifische Router- oder Wireless-Bridge-Aufbauten

Wichtige technische Daten

• Wi‑Fi-Standard: Wi‑Fi 5 (802.11ac)
• CPU: Qualcomm Maple, ARM-Architektur
• RAM: 256 MB
• Ethernet: Gigabit Ethernet mit PoE-In-Unterstützung (18–28 V für PoE)
• USB: USB-Typ-A-Anschluss
• Stromversorgung: Gleichstromeingang 12–28 V, maximale Leistungsaufnahme bis zu 15 W
• Antennenanschlüsse: MMCX für externe Antennen

Verwendung

Montieren Sie das L11UG-5HaxD in einem geeigneten Gehäuse und verbinden Sie den Gigabit-Ethernet-Port für Daten und PoE-Strom oder stellen Sie Gleichstrom innerhalb des unterstützten Spannungsbereichs bereit. Schließen Sie externe Antennen über die MMCX-Anschlüsse entsprechend der gewünschten Abdeckung an: Rundstrahlantennen für breite Abdeckung oder Richtantennen für Richtfunkstrecken. Nutzen Sie den USB-Typ-A-Anschluss für zusätzlichen Speicher oder unterstützte Peripheriegeräte und konfigurieren Sie das Board über MikroTik RouterOS, um AP-, CPE- oder Bridge-Modi einzurichten. Der Piepser-Ausgang kann für Alarme oder benutzerdefinierte Benachrichtigungen konfiguriert werden.

Empfehlungen

Für den Einsatz im Freien installieren Sie das Board in einem wetterfesten Aluminiumgehäuse und wählen eine Antenne, die für die gewünschte Reichweite geeignet ist. Stellen Sie sicher, dass PoE-Spannung und Gleichstromeingang den angegebenen Bereichen entsprechen, und sorgen Sie für eine ausreichende Wärmeabfuhr bei Dauerbetrieb. Verwenden Sie kompatible Gehäuse der RB-Serie, wenn verfügbar, um die Installation zu vereinfachen und Abfall zu reduzieren.
