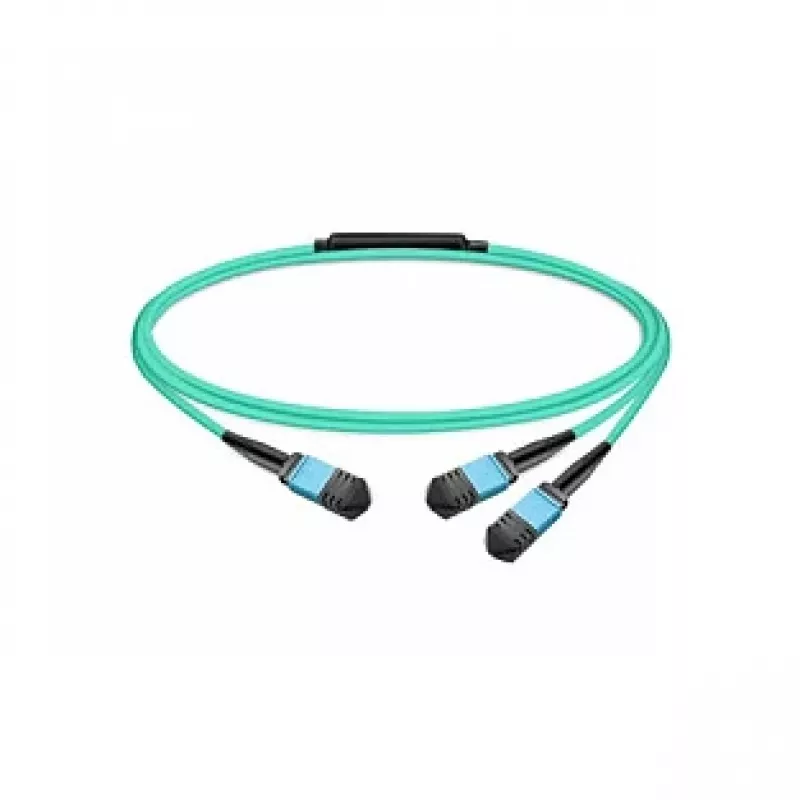

Molex PN passives Glasfaserkabel MMF MPO12 APC 7 m

Das Molex PN passive Glasfaserkabel MMF MPO12 APC 7 m ist ein optisches Multimode-Patchkabel, das für kurze Multimode-Verbindungen und hochdichte Rechenzentrumsumgebungen konzipiert ist. Das Kabel verfügt über einen MPO12-Stecker mit APC-Politur, um Rückreflexionen zu reduzieren und die Signalqualität über parallele Multimode-Kanäle aufrechtzuerhalten. Mit einer Länge von 7 Metern ist dieses passive Glasfaserkabel für Verbindungen zwischen MPO-Ports, das Patchen in MPO-Kassetten und Trunks sowie andere Multimode-Anwendungen vorgesehen, die MPO12-Konnektivität und kontrollierte Rückflussdämpfung erfordern.

Vorteile

Der MPO12-APC-Abschluss bietet eine verbesserte Rückflussdämpfung im Vergleich zu flachen oder UPC-Abschlüssen und unterstützt so eine stabilere optische Leistung in parallelen Multimode-Systemen. Das passive Design benötigt keine Stromversorgung oder aktive Komponenten, was die Bereitstellung vereinfacht und Ausfallpunkte minimiert. Die Länge von 7 m bietet Flexibilität für Kabelführungen innerhalb von Racks, zwischen benachbarten Reihen oder zwischen Geräten im selben Raum, während die Einfügedämpfung für die Multimode-Übertragung vorhersehbar bleibt.

Geeignet für

• Hochdichte Rechenzentrumsverbindungen und parallele Optikverbindungen
• Patchen zwischen MPO-Ports, Kassetten und Trunkkabeln
• Kurze Multimode-Netzwerkverbindungen und Geräteanschlüsse
• Testaufbauten und Laborumgebungen, die MPO12-Konnektivität erfordern

Technische Daten

• Fasertyp: Multimode-Faser (MMF)
• Steckerkonfiguration: MPO12 mit APC-Politur
• Kabellänge: 7 m
• Politurtyp: abgewinkelt Physical Contact (APC) für reduzierte Rückreflexion
• Design: Passives Multimode-Patchkabel für parallele Kanalübertragung

Verwendung

Stellen Sie vor der Installation sicher, dass beide MPO12-APC-Ports sauber und frei von Staub oder Schmutz sind. Richten Sie die MPO-Kodierung aus und stecken Sie den Stecker ein, bis er gemäß dem Design Ihres MPO-Ports einrastet oder sitzt. Verlegen Sie das Kabel so, dass scharfe Biegungen vermieden werden und der angegebene Mindestbiegeradius für Multimode-Fasern eingehalten wird. Lösen Sie beim Trennen zuerst den Verriegelungs- oder Clipmechanismus, bevor Sie den Stecker ziehen, um eine Belastung der Faser oder des Steckergehäuses zu vermeiden. Befolgen Sie die Standardverfahren für die Faserhandhabung, einschließlich der Verwendung geeigneter Reinigungswerkzeuge und der Inspektion der Endflächen mit einem Fasermikroskop, wenn eine hohe optische Leistung erforderlich ist.

Empfehlungen

Verwenden Sie vor jeder Verbindung MPO-Endflächenreinigungswerkzeuge und Inspektionspraktiken, um die Rückflussdämpfung und Signalqualität zu erhalten. Beschriften Sie bei der Bereitstellung in hochdichten Racks beide Enden und dokumentieren Sie die Kanalzuordnung, um die Wartung zu vereinfachen. Bestätigen Sie die Kompatibilität der Multimode-Fasertypen (OM3/OM4 usw.) mit den angeschlossenen Geräten und Trunk-Baugruppen, um die erwartete Leistung sicherzustellen.
