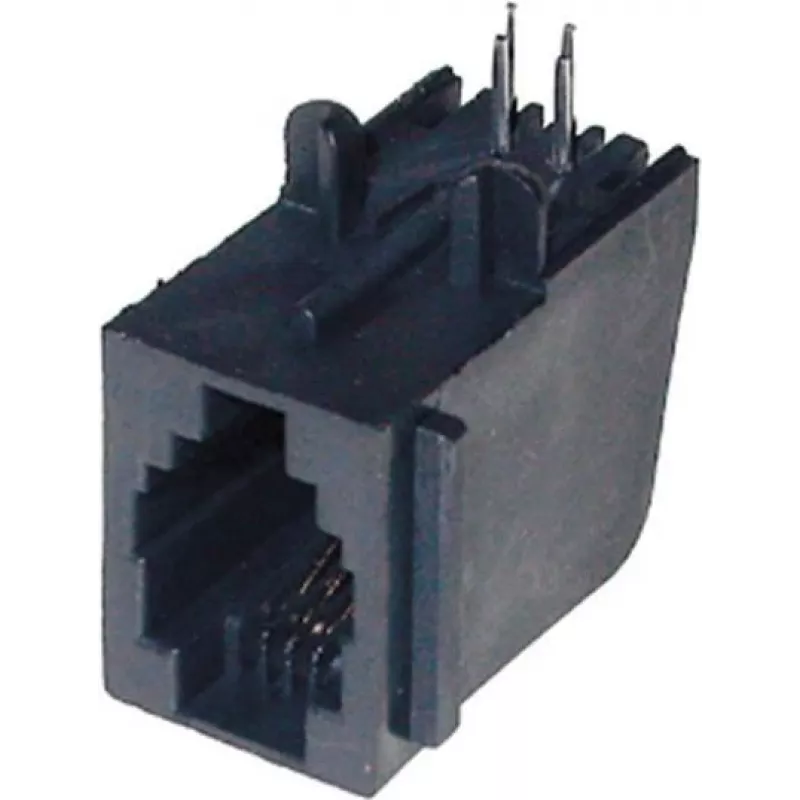

Modularer Steckverbinder ShiverPeaks 79214 4/4 Printmontage ungeschirmt

Der modulare Steckverbinder ShiverPeaks 4/4 für die Printmontage ist eine ungeschirmte 4-polige Modularbuchse, die für die kompakte Integration auf Leiterplatten entwickelt wurde. Dieser Steckverbinder wurde konzipiert, um eine zuverlässige Schnittstelle für modulare Kabel bereitzustellen und ist für Anwendungen vorgesehen, bei denen eine ungeschirmte Buchse geeignet ist und elektromagnetische Störungen minimal sind. Der Formfaktor des Steckverbinders unterstützt saubere Verbindungen auf Platinenebene in Telekommunikationsgeräten, Messinstrumenten und kleinen Patch-Baugruppen.

Vorteile

Dieser ungeschirmte modulare Steckverbinder bietet einen kompakten Platzbedarf für platzbeschränkte Leiterplatten und eine unkomplizierte Durchsteck- oder Oberflächenmontage je nach Platinendesign. Seine 4-polige Kontaktanordnung ist für Verkabelungen mit geringer Komplexität und zuverlässige Signalübertragung in rauscharmer Umgebung optimiert. Das Design vereinfacht die Montage und ermöglicht ein gleichmäßiges Stecken mit standardmäßigen Modularsteckern, wodurch die mechanische Belastung von Lötstellen und Leiterbahnen reduziert wird.

Geeignet für

• Schnittstellen auf Platinenebene für Telefonie und Datenübertragung mit niedriger Geschwindigkeit
• Patchpanels und kleine Verteiler in Umgebungen mit kontrollierten elektromagnetischen Störungen
• Eingebettete Geräte und Messinstrumente, die eine kompakte Modularbuchse erfordern
• Prototypen und Kleinserienproduktion, bei denen eine standardmäßige 4/4-Buchse benötigt wird

Technische Daten

• Konfiguration: 4-polige modulare Kontaktanordnung
• Schirmung: ungeschirmtes Design, geeignet für Umgebungen mit geringen Störungen
• Montageart: ausgelegt für Print-/Leiterplattenmontage
• Kontaktschnittstelle: kompatibel mit standardmäßigen 4-poligen Modularsteckern
• Physikalischer Platzbedarf: kompakter, platinenoptimierter Steckverbinderkörper

Verwendung

Installieren Sie den Steckverbinder an der vorgesehenen Montageposition auf der Leiterplatte gemäß dem empfohlenen Footprint und Lötprofil des Platinenherstellers. Achten Sie auf die korrekte Ausrichtung und eine sichere mechanische Unterstützung, falls der Steckverbinder wiederholten Steckzyklen ausgesetzt wird. Verwenden Sie geeignete Löttechniken sowie Reflow- oder Wellenlötprofile, die mit den Leiterplattenkomponenten kompatibel sind. Überprüfen Sie nach der Montage die Durchgängigkeit zwischen den Steckverbinderkontakten und den entsprechenden Leiterbahnen und testen Sie das Stecken mit einem bekanntermaßen funktionierenden Modularstecker, um die mechanische und elektrische Passung zu bestätigen.

Empfehlungen

Verwenden Sie diesen ungeschirmten 4/4-Modularsteckverbinder in Installationen, in denen elektromagnetische Störungen gering oder kontrolliert sind. Wählen Sie für Umgebungen mit höheren elektromagnetischen Störungen oder wenn Erdung und Schirmung erforderlich sind, eine geschirmte Alternative. Vermeiden Sie übermäßige mechanische Belastung des Steckverbinders bei wiederholtem Stecken und stellen Sie sicher, dass eine Zugentlastung für das Kabel auf Baugruppenebene vorhanden ist.
