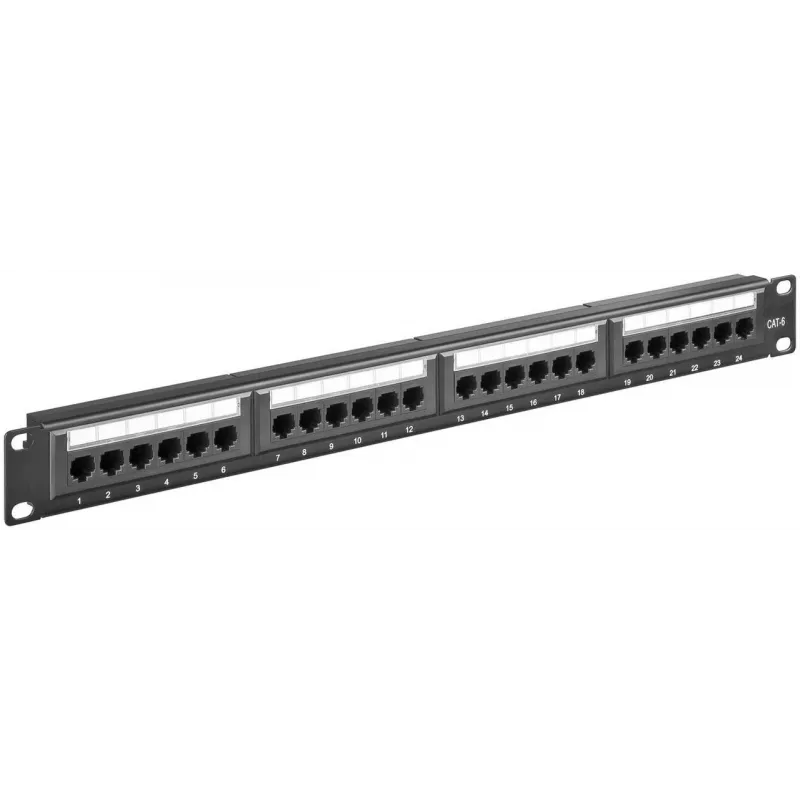

Microconnect PP-013 Patchpanel 1U

Das Microconnect PP-013 ist ein 1U-Rack-Patchpanel in Schwarz, konzipiert für den Einbau in 19-Zoll-Gestelle und ausgestattet mit 24 RJ-45-Ports, die Cat6-Verkabelung unterstützen. Es verfügt über ungeschirmte LSA-Klemmen und bietet kompakte Abmessungen sowie ein geringes Gewicht für eine unkomplizierte Integration in Standard-Netzwerkschränke.

Vorteile

Das Panel stellt 24 leicht zugängliche RJ-45-Ports in einem einzelnen 1U-Modul bereit und ermöglicht eine saubere Kabelterminierung und -verwaltung. Seine ungeschirmten LSA-Klemmen vereinfachen das Auflegen von Cat6-Kabeln ohne zusätzliche Schirmungsanforderungen. Die schwarze Oberfläche und das standardmäßige 19-Zoll-Format gewährleisten Kompatibilität mit gängigen Rack-Installationen bei gleichzeitig geringem Platzbedarf und niedrigem Gewicht.

Geeignet für

• Netzwerkschränke kleiner und mittlerer Unternehmen
• Serverräume und Telekommunikationsschränke
• Strukturierte Verkabelungsinstallationen mit Cat6-UTP-Kabeln
• Heimlabor- oder professionelle Netzwerk-Patchfelder

Technische Daten

• Marke: MicroConnect
• Modell: PP-013
• Anzahl der Ports: 24 RJ-45
• Kabelstandard: Cat6 (ungeschirmt)
• Klemmentyp: LSA (ungeschirmt)
• Rack-Einheit: 1U, 19-Zoll-kompatibel
• Farbe: Schwarz
• Gewicht: 0,5 kg
• Verpackungsabmessungen (B×T×H): 100 × 520 × 70 mm
• MPN: PP-013
• EAN: 5711045540370

Verwendung

Montieren Sie das Microconnect PP-013 in ein standardmäßiges 19-Zoll-Rack, wobei es eine Höheneinheit belegt. Führen Sie Cat6-UTP-Kabel zu jeder RJ-45-Anschlussdose und terminieren Sie diese auf den ungeschirmten LSA-Klemmen nach dem erforderlichen T568A- oder T568B-Verdrahtungsschema. Fixieren Sie die Kabel mit Kabelbindern oder Kabelmanagement-Panels, um Ordnung zu halten und Zugbelastungen an den Terminierungen zu reduzieren. Überprüfen Sie nach der Terminierung die Verbindung mit einem Kabeltester, bevor Sie das Panel in den regulären Betrieb nehmen.

Empfehlungen

Verwenden Sie für optimale Leistung mit diesem Panel ungeschirmte, verdrillte Kabel des Typs Cat6 (UTP) und vermeiden Sie das Einbringen gemischter Schirmungstypen. Halten Sie Kabellängen und Biegeradien innerhalb der Normgrenzen und führen Sie nach der Installation Durchgangs- und Paarlauftests durch, um einen zuverlässigen Netzwerkbetrieb zu gewährleisten.
