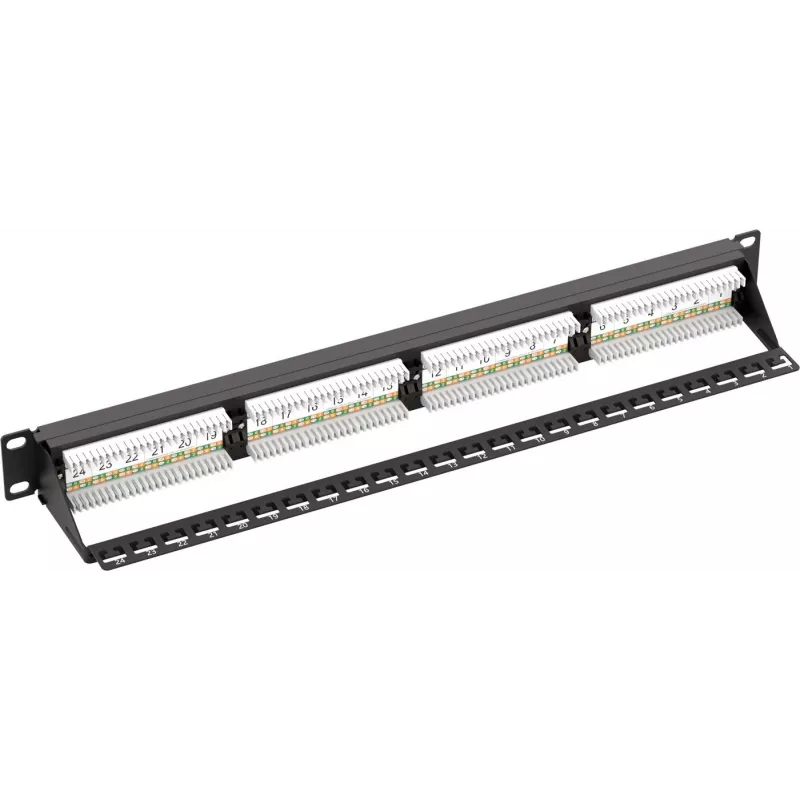

Microconnect PP-004 Patchpanel 1U

Das Microconnect PP-004 ist ein 1U-Rack-Patchpanel, das für 24 RJ-45-Ports und Cat6-Verkabelungsumgebungen ausgelegt ist. Sein kompakter 1U-Formfaktor und das schwarze Finish passen in Standard-Netzwerkracks und ermöglichen eine ordentliche Frontterminierung und organisierte Kabelführung. Die Metallkonstruktion des Panels kombiniert Langlebigkeit mit einem geringen Gewicht von 0,55 kg, was die Handhabung und Installation in Geräteschränken erleichtert.

Vorteile

Das Patchpanel bietet zentrales Kabelmanagement für Cat6-Netzwerke, reduziert Kabelsalat und vereinfacht Umzüge, Hinzufügungen und Änderungen. Sein 24-Port-Layout unterstützt Installationen mit hoher Dichte, während die Portbeschriftung übersichtlich und der Zugang einfach bleibt. Das schlanke 1U-Profil spart Rackplatz, und das schwarze Finish fügt sich in die übliche Rack-Ästhetik ein. Das leichte Design erleichtert Monteuren die Montage und Neupositionierung, ohne die strukturelle Stabilität zu beeinträchtigen.

Geeignet für

• Netzwerkracks in kleinen und mittleren Büros
• Serverräume und Telekommunikationsschränke
• Strukturierte Verkabelungsprojekte mit Cat6-Verkabelung
• Patch- und Cross-Connect-Panels für Switches und Router

Technische Daten

• Formfaktor: 1U Rackmontage
• Ports: 24 RJ-45-Ports (für Cat6)
• Unterstützter Kabelstandard: Cat6
• Farbe: Schwarz
• Gewicht: 0,55 kg
• Verpackungsabmessungen (ca.): 110 mm × 520 mm × 80 mm

Verwendung

Montieren Sie das Patchpanel in ein standardmäßiges 19-Zoll-Rack. Richten Sie die Montagelöcher des Panels mit den Rackschienen aus und befestigen Sie es mit geeigneten Rackschrauben. Terminieren Sie die Cat6-Kabel an den rückseitigen IDC- oder LSA-Kontakten entsprechend dem für Ihre Installation erforderlichen T568A- oder T568B-Verdrahtungsschema. Verbinden Sie Patchkabel von den vorderen RJ-45-Ports mit Netzwerkgeräten wie Switches oder Routern und verwenden Sie eine übersichtliche Portbeschriftung, um ein organisiertes Verkabelungssystem zu erhalten. Überprüfen Sie nach der Installation die Durchgängigkeit und Leistung mit einem Kabeltester, um sicherzustellen, dass jeder Port die Cat6-Anforderungen erfüllt.

Empfehlungen

Verwenden Sie für zuverlässige Leistung zertifizierte Cat6-Patchkabel und halten Sie beim Verlegen der Kabel zum Panel den richtigen Biegeradius ein. Beschriften Sie jeden Port und dokumentieren Sie die Verbindungen in Ihren Netzwerkverwaltungsunterlagen. Vermeiden Sie ein zu starkes Anziehen der Rackschrauben und sorgen Sie für eine ausreichende Luftzirkulation im Rack, um eine Überhitzung benachbarter aktiver Geräte zu verhindern.
