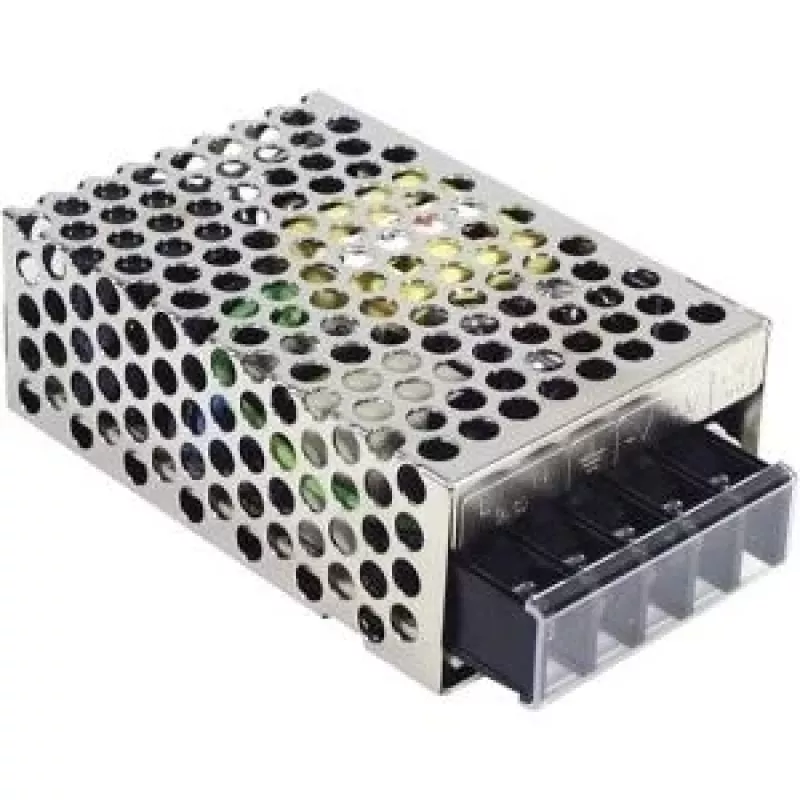

MEAN WELL SD-15A-24 15W DC-DC-Wandler, 24V 0,625A, 19,2-36V Eingang, Chassis-Montage

Ingenieure für Industrieautomation und Systemintegratoren stehen oft vor der Herausforderung, 24V-Steuerkreise aus einer 24V-Batterie oder einem DC-Bus zu versorgen, der zwischen 19,2 und 36 Volt schwankt. Der MEAN WELL SD-15A-24 löst dies mit einem kompakten, chassis-montierbaren DC-DC-Wandler, der einen präzise geregelten 24V-Ausgang mit bis zu 15 Watt liefert. Seine Schraubklemmenanschlüsse und die freie Luftkonvektionskühlung machen die Installation in Schaltschränken, Maschinen oder Feldgehäusen unkompliziert, während integrierte Schutzfunktionen vor Kurzschlüssen, Überlast und Überspannung schützen.

Hauptspezifikationen

• Eingangsspannungsbereich: 19,2 – 36 VDC
• Ausgangsspannung: 24 VDC
• Ausgangsstrom: 0,625 A
• Ausgangsleistung: 15 W
• Wirkungsgrad: 80%
• Isolationsspannung: 1500 VDC Eingang-zu-Ausgang
• Restwelligkeit & Rauschen: 150 mVp-p
• Leitungsregelung: ±0,5%
• Lastregelung: ±1,0%
• Betriebstemperatur: -10°C bis +60°C
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung
• Kühlung: freie Luftkonvektion
• MTBF: >400.000 Stunden
• Zertifizierungen: UL60950-1, TUV EN60950-1, CE
• Anschlüsse: Schraubklemmen (Eingang und Ausgang)

Warum dieses Produkt wählen

Der SD-15A-24 zeichnet sich durch seinen breiten DC-Eingangsbereich aus, der gängige 24V-Industriestromquellen mit erheblichen Spannungsabfällen oder -spitzen abdeckt. Seine 1500 VDC-Isolation schützt empfindliche Steuerelektronik vor Erdschleifen und transienten Spitzen. Mit einer MTBF von über 400.000 Stunden und voller Einhaltung internationaler Sicherheitsstandards ist dieser Wandler für langfristige Zuverlässigkeit in anspruchsvollen Umgebungen ausgelegt. Das Chassis-Montagedesign und die Schraubklemmen vereinfachen die Verkabelung und reduzieren die Installationszeit im Vergleich zu DIN-Schienen- oder PCB-Montagealternativen.

Ideale Anwendungsfälle

• Versorgung von 24V-Sensoren, Relais und PLC-I/O-Modulen aus einem 24V-Batteriesystem in mobilen Geräten.
• Isolierung und Regelung der DC-Stromversorgung für Steuerkreise in Industriemaschinen und Automatisierungsschränken.
• Bereitstellung einer stabilen 24V-Ausgangsspannung aus schwankenden DC-Quellen in Anwendungen für erneuerbare Energien oder Transportwesen.

Gut zu wissen

Der SD-15A-24 arbeitet mit freier Luftkonvektion, sodass kein Lüfter erforderlich ist – dies reduziert Geräusche und Wartung. Stellen Sie ausreichenden Abstand um das Gerät für die Wärmeabfuhr sicher, insbesondere bei Betrieb nahe der oberen Temperaturgrenze. Der Ausgang ist werkseitig eingestellt und nicht vom Benutzer anpassbar, was die Einhaltung von Vorschriften vereinfacht und versehentliche Fehlkonfiguration verhindert. Für Anwendungen, die eine andere Ausgangsspannung erfordern, bietet MEAN WELL die SD-15-Serie in 5V-, 12V- und 48V-Varianten an.
