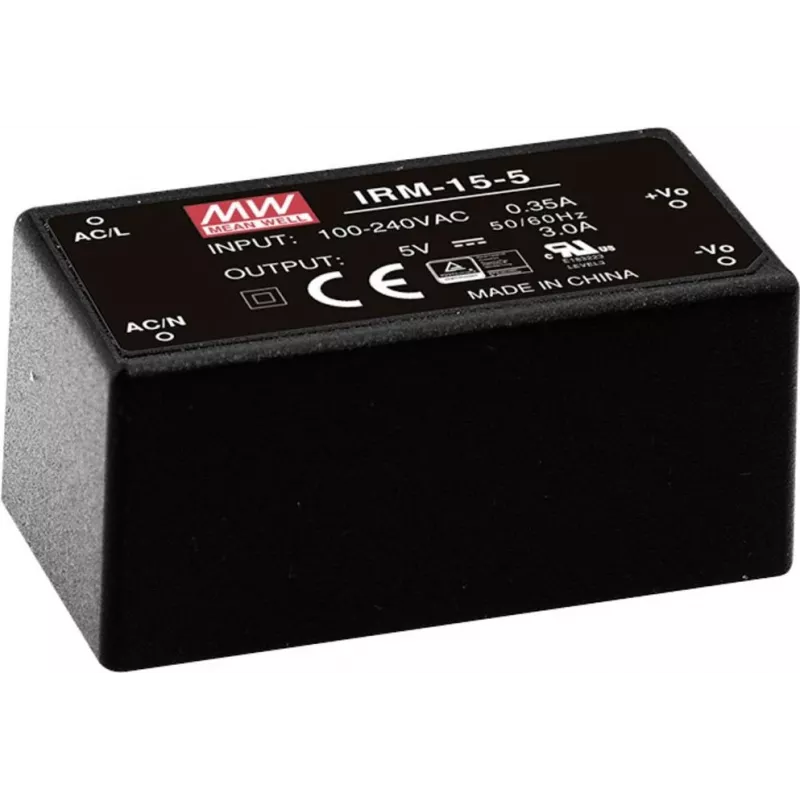

MEAN WELL IRM-15-5 15W 5V 3A gekapseltes PCB-Montage-Netzteil, 85-264VAC Eingang, Schwarz

Platzbeschränkte elektronische Designs haben oft Mühe, eine zuverlässige Stromquelle zu finden, die direkt auf die Leiterplatte passt, ohne Sicherheit oder Leistung zu beeinträchtigen. Das MEAN WELL IRM-15-5 löst dieses Problem, indem es 15 Watt saubere, geregelte 5V DC-Leistung in einem kompakten, vollständig gekapselten Modul liefert, das direkt auf Ihrer Platine montiert wird. Mit universellem AC-Eingang von 85 bis 264 VAC arbeitet es weltweit nahtlos und ist ideal für industrielle Steuerungen, IoT-Geräte und eingebettete Systeme.

Für wen ist es geeignet

Dieses Strommodul wurde für Design-Ingenieure, OEMs und Systemintegratoren entwickelt, die eine zuverlässige Stromversorgung auf Board-Ebene für Elektronik mit geringem Stromverbrauch benötigen. Es eignet sich für Anwendungen wie Automatisierungscontroller, Sensoren, Kommunikationsgeräte und jedes Projekt, bei dem Platz knapp und Zuverlässigkeit nicht verhandelbar ist.

Hauptmerkmale

• Kompaktes gekapseltes Design für direkte PCB-Montage, spart Platz und vereinfacht die Montage.
• Universeller Eingangsspannungsbereich: 85–264 VAC (120–370 VDC) für globale Kompatibilität.
• Hoher Wirkungsgrad bis zu 80%, reduziert Wärmeentwicklung und Energiekosten.
• Umfassender Schutz: Kurzschluss-, Überlast- und Überspannungsschutz.
• 3000 VAC Isolationsspannung gewährleistet Sicherheit und Störfestigkeit.
• Breiter Betriebstemperaturbereich von -30°C bis +70°C, geeignet für raue Umgebungen.
• Geringer Leerlaufstromverbrauch (<0,1W) erfüllt Energiesparvorschriften.
• Entspricht UL/CUL/TUV/CB/CE Sicherheitsstandards (EN60950-1, EN60335-1, EN61558-1/-2-16).

Spezifikationen

• Ausgangsleistung: 15 W
• Ausgangsspannung: 5 VDC
• Ausgangsstrom: 3 A
• Eingangsspannung: 85–264 VAC (120–370 VDC)
• Eingangsfrequenz: 47–440 Hz
• Wirkungsgrad: 80%
• Restwelligkeit & Rauschen: 80 mVp-p
• Isolationsspannung: 3000 VAC
• Kühlung: Freie Luftkonvektion
• MTBF: >700.000 Stunden
• Abmessungen (B×H×T): 52,4 × 27,2 × 24 mm (aus Schwesterdaten, Tiefe typisch 24 mm für Serie angenommen)
• Gewicht: 60 g (typisch für Serie)

Tipps

Stellen Sie ausreichenden Abstand um das Modul für die Wärmeabfuhr sicher, besonders bei Betrieb nahe der maximalen Last. Für beste EMI-Leistung befolgen Sie die empfohlenen PCB-Layout-Richtlinien im Datenblatt, einschließlich ordnungsgemäßer Erdung und Eingangsfilterung. Vergewissern Sie sich stets, dass die Gesamtlast 15W nicht überschreitet, um zuverlässigen Betrieb und Langlebigkeit zu gewährleisten.
