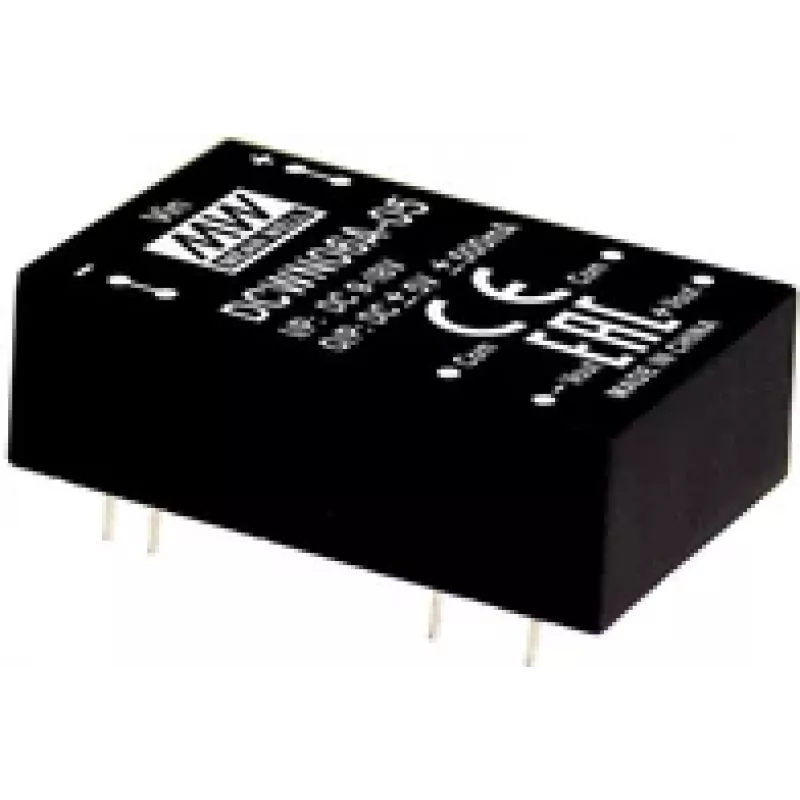

MEAN WELL DCWN06C-05 elektrischer Wandler 6 W 36-72 V 500 mA

Der MEAN WELL DCWN06C-05 elektrische Wandler ist ein kompaktes DC-DC-Netzteil mit einer Nennleistung von 6 W. Er akzeptiert einen weiten Eingangsspannungsbereich von 36–72 V DC und liefert einen geregelten Ausgangsstrom von 500 mA, konzipiert für Installationen, bei denen geringe Größe und vorhersagbare Stromabgabe erforderlich sind. Die kompakten Abmessungen (20,3 mm × 31,8 mm × 10,2 mm) ermöglichen die Integration in enge Gehäuse und Geräteschränke bei gleichbleibend stabiler elektrischer Leistung.

Vorteile

Dieser Wandler kombiniert einen weiten Eingangsspannungsbereich mit einem konstanten Ausgangsstrom, geeignet für LED-Treiber und andere stromgeregelte Lasten. Seine flache Bauweise erleichtert die Montage in platzbeschränkten Konstruktionen. Das Gerät bietet kompakte Leistungsumwandlung mit vorhersagbarem thermischen und elektrischen Verhalten, was die Gehäuseanordnung und Systemintegration vereinfacht.

Geeignet für

• LED-Beleuchtungstreiber und Leuchten, die eine 500-mA-Stromquelle benötigen
• Industrielle Steuermodule mit 36–72 V DC Versorgungsschienen
• Telekommunikations- und Netzwerkausrüstung mit begrenztem Innenraum
• Batteriebetriebene Systeme oder Fahrzeugelektronik, die innerhalb des Eingangsspannungsbereichs arbeiten

Technische Daten

• Ausgangsleistung: 6 W
• Eingangsspannungsbereich: 36–72 V DC
• Ausgangsstrom: 500 mA (geregelt)
• Gehäuseabmessungen (B × T × H): 20,3 mm × 31,8 mm × 10,2 mm
• Bauform: flaches Modul, geeignet für kompakte Installationen

Verwendung

Verbinden Sie den Wandler mit einer Gleichspannungsquelle innerhalb des angegebenen Bereichs von 36–72 V, achten Sie auf die richtige Polarität und stellen Sie sicher, dass die Versorgung ausreichend Reserve für den Wandler plus Last bereitstellen kann. Schließen Sie die Last so an den Ausgang an, dass sie bis zu den Nennstrom von 500 mA aufnimmt; das Modul regelt den Strom und liefert keine einstellbare Spannung. Montieren Sie das Gerät auf einer nicht leitenden Oberfläche oder in einem Gehäuse, das eine geringe Luftzirkulation um das Modul zur Wärmeableitung ermöglicht. Befolgen Sie die geltenden Verdrahtungs- und Sicherheitsvorschriften bei der Integration in Geräte.

Empfehlungen

Für einen zuverlässigen Betrieb halten Sie die Umgebungstemperatur und Belüftung innerhalb der vom Hersteller empfohlenen Grenzen, vermeiden Sie den Dauerbetrieb bei maximaler Eingangsspannung und Volllast ohne angemessenes Wärmemanagement und implementieren Sie einen geeigneten Schutz (Sicherungen oder Leitungsschutzschalter) auf der Eingangsseite, um Schäden durch Überstrom oder Kurzschlüsse zu verhindern.
