Managed Switch PLANET TSN-5225-4T2S L2+ Gigabit Ethernet 4 Ports

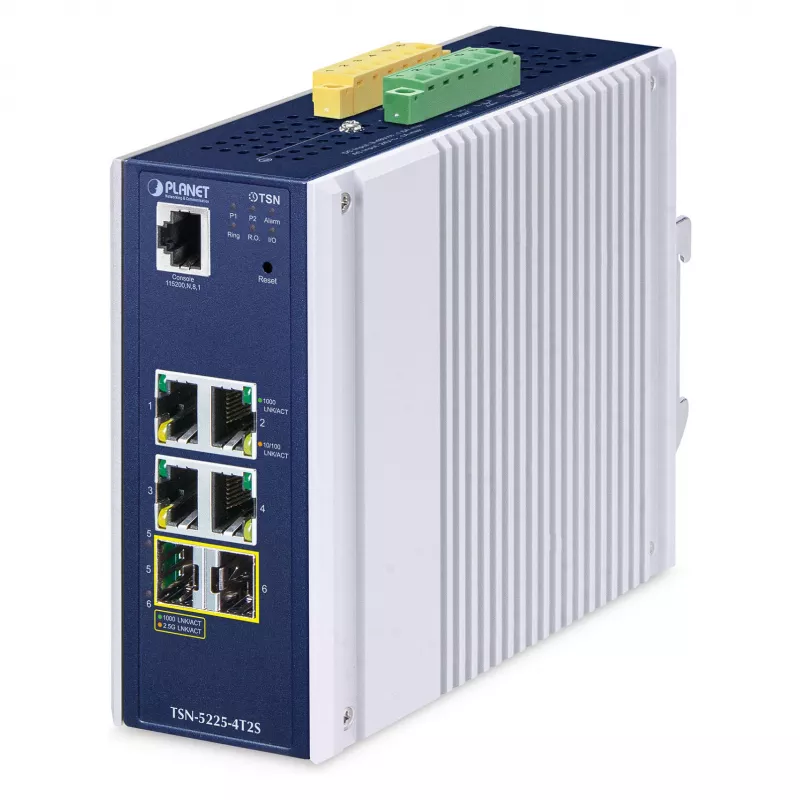

PLANET TSN-5225-4T2S ist ein industrietauglicher, verwalteter Layer-2+-TSN-Switch (Time-Sensitive Networking) mit 4 10/100/1000BASE-T-RJ45-Ports und 2 1G/2.5G-SFP-Steckplätzen in einem IP30-Metallgehäuse. Für raue Umgebungen entwickelt, unterstützt er IEEE 1588v2-PTP-Hardware-Zeitstempelung und mehrere TSN-Standards, um eine latenzarme, priorisierte Zustellung von zeitkritischem Datenverkehr in Fabrik- und Telekommunikationsnetzen zu gewährleisten. Der Switch arbeitet von -40 bis 75 °C, unterstützt DIN-Schienen- oder Wandmontage und akzeptiert 9–48 V DC-Eingang für flexible industrielle Einsätze.

Vorteile

Der TSN-5225-4T2S ermöglicht deterministische Echtzeitkommunikation durch TSN-Funktionen (IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB) in Verbindung mit IEEE 1588 PTP hardwarebasierter Zeitsynchronisation. Er beinhaltet redundanten Ringschutz (ITU-T G.8032 ERPS), MSTP, umfassende Layer-2–4-QoS und ACL, Modbus-TCP-Integration für SCADA/HMI-Systeme, IPv4/IPv6-Dual-Stack und SFP-DDM-Diagnose. Cybersicherheitsfunktionen wie SSHv2, TLSv1.2, SNMPv3 und 802.1X werden unterstützt, während digitale Ein-/Ausgänge, Alarm- und SMTP/SNMP-Trap-Benachrichtigungen externes Monitoring und schnelle Fehlererkennung ermöglichen.

Geeignet für

• Industrielle Automatisierung und Fertigungsnetzwerke
• Telekommunikations- und Carrier-Ethernet mit präzisen Zeitanforderungen (PTP / Sync-E) und 5G-Edge-Backhaul
• Videostreaming (4K/8K), VR/AR und andere latenzarme Multimediadienste
• SCADA, HMI und andere OT-Systeme, die Modbus-TCP-Integration benötigen
• Umgebungen, die redundante Ring-/Topologien mit schneller Wiederherstellung erfordern

Wichtige Spezifikationen

• Anschlüsse: 4 × 10/100/1000BASE-T RJ45, 2 × 1G/2.5G SFP-Steckplätze (triple-speed-kompatibel)
• Layer: Verwaltetes Layer 2+ mit IPv4/IPv6-Software-VLAN-Routing
• Switching-Kapazität: 18 Gbit/s; MAC-Tabelle: 8.000 Einträge
• Zeitsynchronisation: IEEE 1588v2 PTP mit Hardware-Zeitstempel; unterstützt Boundary Clock, E2E und P2P Transparent Clock
• TSN-Unterstützung: IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci, 802.1CB
• Redundanz und Wiederherstellung: ITU-T G.8032 ERPS, MSTP; Verbindungswiederherstellung in nur 10 ms im Ring
• Sicherheit: SSHv2, TLSv1.2, SNMPv3, ACL (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Verwaltung: Web-GUI, Konsole, Telnet, SNMP (v3)
• Umgebung und Stromversorgung: -40 bis 75 °C Betriebstemperatur, IP30-Metallgehäuse, DIN-Schienen- oder Wandmontage, 9–48 V DC-Eingang
• Abmessungen: Gewicht ~0,986 kg; Farben: Blau / Aluminium

Anwendung

Montieren Sie den TSN-5225-4T2S auf einer DIN-Schiene oder an einer Wand in einem geeigneten Schaltschrank. Verbinden Sie die Gigabit-Kupferports mit Ihren LAN-Geräten und setzen Sie geeignete SFP-Transceiver in die SFP-Steckplätze ein, um bei Bedarf Glasfaserverbindungen zu erweitern. Konfigurieren Sie Zeitsynchronisation und TSN-Zeitpläne über die Web-GUI oder SNMP, legen Sie VLANs und QoS-Richtlinien zur Verkehrspriorisierung fest und aktivieren Sie Sicherheitsfunktionen wie SSH/TLS und 802.1X. Verwenden Sie Modbus TCP zur Integration mit SCADA/HMI-Systemen und konfigurieren Sie SMTP/SNMP-Traps sowie digitale I/O, um Alarme aus dem Feld zu empfangen.

Empfehlungen

Für deterministische Leistung planen Sie TSN-schedulebasierten Datenverkehr und IEEE 1588 PTP entsprechend den Geräterollen und der Netzwerktopologie ein; verwenden Sie redundante Ring- oder MSTP-Topologien für kritische Pfade und setzen Sie geeignete SFP-Transceiver (Multimode oder Singlemode) entsprechend der benötigten Distanz und Geschwindigkeit ein. Überwachen Sie regelmäßig SFP-DDM-Parameter und aktivieren Sie SNMPv3 für sicheres Remote-Management.
