Managed Switch PLANET IP30 DIN-Schiene L2+ 4 Ports Gigabit Ethernet

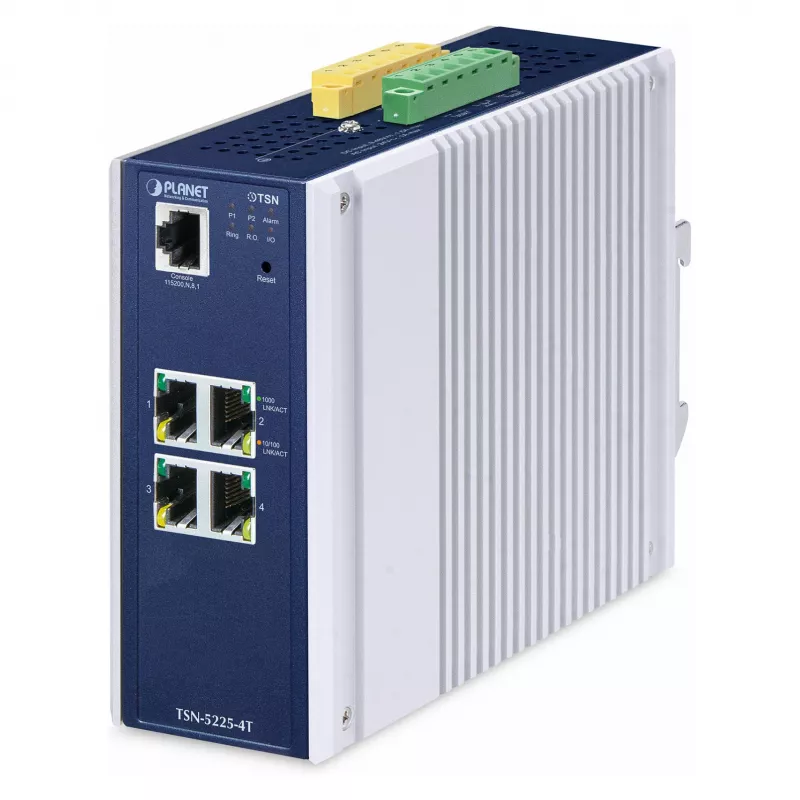

PLANET TSN-5225-4T ist ein industrietauglicher IP30-Metallgehäuse-Layer-2+-Managed-TSN-Ethernet-Switch mit vier 10/100/1000BASE-T-RJ45-Ports. Entwickelt für raue Umgebungen, arbeitet er von -40 bis 75 °C und unterstützt DIN-Schienen- oder Wandmontage. Der Switch implementiert Time-Sensitive Networking (TSN) und IEEE 1588 PTPv2, um latenzarme, zeitsynchronisierte Kommunikation für Industrieautomation, Telekommunikation, 5G, Videostreaming und VR/AR-Anwendungen bereitzustellen.

Vorteile

Der TSN-5225-4T garantiert Ende-zu-Ende-Zustellung von hochpriorisiertem Datenverkehr mit extrem niedriger Latenz und hardwarebasiertem IEEE 1588v2-Zeitstempeln. Er unterstützt einen vollständigen Satz von TSN-Standards (einschließlich IEEE 802.1AS-REV, 802.1Qbv, 802.1Qbu, 802.3br, 802.1Qci und 802.1CB) und bietet redundanten Ringschutz (ITU-T G.8032 ERPS), MSTP, redundante Stromeingänge und schnelle Wiederherstellung (bis zu 10 ms) für kritische Netzwerke. Das Gerät bietet umfassende Layer-2–4-Sicherheit (ACLs, 802.1X, DHCP Snooping, IP Source Guard, DAI), Modbus-TCP-Integration für SCADA/HMI und mehrere Verwaltungsschnittstellen (Web, Konsole, Telnet, SNMPv3).

Geeignet für

• Industrieautomation und Fertigungsnetzwerke
• Telekommunikation, Carrier-Ethernet und 5G-Edge-Netzwerke
• Echtzeit-Videostreaming (4K/8K) und VR/AR-Systeme
• SCADA- und HMI-Integrationen mit Modbus TCP
• Verteilte Systeme, die präzise Zeitsynchronisation erfordern

Wichtige Spezifikationen

• Modell: TSN-5225-4T
• Switch-Typ: Managed Layer 2+
• Ports: 4 x 10/100/1000BASE-T RJ45
• Switch-Kapazität: 8 Gbit/s
• Netzwerkstandards: IEEE 802.1p/Q, 802.1AS, 802.1Qbv, 802.1Qbu, 802.3br, IEEE 1588 (PTPv2), MSTP, G.8032 ERPS
• Stromeingang: DC 9–48 V (redundanter Eingang unterstützt)
• Betriebstemperatur: -40 bis 75 °C
• Abmessungen/GehäVerwendung: IP30-Metallgehäuse; DIN-Schienen- oder Wandmontage
• Gewicht: 0,962 kg
• Farbe: Blau / Aluminium
• Sicherheit: ACL L2–L4, 802.1X, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection

Verwendung

Montieren Sie den TSN-5225-4T auf einer DIN-Schiene oder an der Wand in einem geeigneten Gehäuse und schließen Sie die DC-Stromeingänge (9–48 V) mit Redundanz an, falls erforderlich. Verbinden Sie Geräte mit den vier Gigabit-RJ45-Ports und konfigurieren Sie TSN, IEEE 1588 PTP, VLANs, QoS und Sicherheitsrichtlinien über die integrierte Web-GUI, Konsole/Telnet oder SNMPv3. Verwenden Sie Modbus TCP zur Integration mit SCADA/HMI-Systemen zur Fernüberwachung von Port-, DI/DO- und Gerätestatus. Aktivieren Sie für Ringtopologien ERPS für schnelle Wiederherstellung und konfigurieren Sie MSTP bei Bedarf.

Empfehlungen

Für zuverlässige zeitkritische Leistung aktivieren Sie IEEE 1588 PTP in Kombination mit TSN-Scheduling (802.1Qbv) und verwenden Sie Hardware-Zeitstempel. Platzieren Sie den Switch in einer stabilen Temperaturumgebung innerhalb des angegebenen Bereichs und verwenden Sie redundante Stromversorgung und ERPS-Ringtopologie für kritische Installationen. Überwachen Sie das Gerät regelmäßig mit SNMPv3 oder PLANET UNI-NMS, um Fehler zu erkennen und SMTP/SNMP-Trap-Benachrichtigungen zu erhalten.
