Managed L3 Gigabit Ethernet Switch PLANET IGS-6325-16T4S 16 Ports

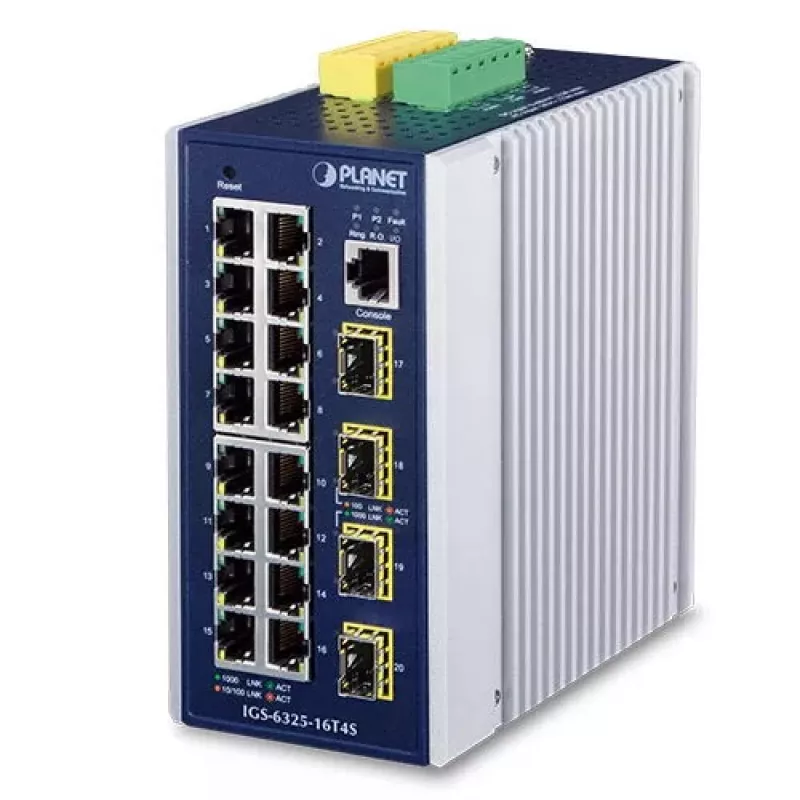

Der PLANET IGS-6325-16T4S ist ein kompakter, industrietauglicher Managed Layer 3 Gigabit Ethernet Switch mit hochdichten hybriden Kupfer- und Glasfaserschnittstellen. Untergebracht in einem robusten DIN-Schienen-Gehäuse bietet er 16 10/100/1000BASE-T RJ45-Ports und 4 100/1000BASE-X SFP-Steckplätze, unterstützt Vollduplex-Betrieb und eine Switching-Kapazität von 40 Gbit/s und ist für den Betrieb bei Temperaturen von -40 bis 75 °C ausgelegt. Das Gerät eignet sich für platzbeschränkte Schränke und zur Verlängerung von Verbindungen über große Entfernungen mittels Glasfaser-Ports.

Vorteile

Der Switch unterstützt Layer 3 IPv4/IPv6 Static Routing und IPv4 OSPFv2 für dynamisches Routing, was eine effiziente Routenberechnung und Netzwerkskalierbarkeit ermöglicht. Er implementiert redundanten Ringschutz (ITU-T G.8032 ERPS), MSTP und redundante Stromeingänge für schnelle Wiederherstellung und hohe Verfügbarkeit in industriellen Umgebungen, mit Wiederherstellungszeiten von nur 10 ms in Ringtopologien. Integrierte Cybersicherheitsfunktionen wie SSHv2, TLS 1.2 und SSL schützen den Management-Zugriff. Die Modbus-TCP-Unterstützung ermöglicht die Integration in SCADA- und HMI-Systeme für die Fernüberwachung. IEEE 1588 und Synchronous-Ethernet-Timing-Funktionen machen ihn für Telekommunikations- und Carrier-Ethernet-Anwendungen geeignet. Weitere Funktionen umfassen SMTP/SNMP-Trap-Benachrichtigungen, Fehleralarm, digitale Ein-/Ausgänge für externe Alarme, redundante DC- und AC-Stromversorgung, umfassende Layer 2–4 ACLs, DHCP Snooping, IP Source Guard, Dynamic ARP Inspection, QoS und SFP-DDM-Diagnose.

Geeignet für

• Industrielle Automatisierungsnetzwerke und Fabrikhallen mit SCADA/HMI-Integration
• Telekommunikations- und Carrier-Ethernet-Anwendungen mit IEEE 1588-Timing
• Unternehmensnetzwerke und Rechenzentren mit Layer 3 Routing und IPv6/IPv4-Dual-Stack
• Platzbeschränkte Schränke und DIN-Schienen-Installationen
• Umgebungen mit hohen Verfügbarkeitsanforderungen: redundanter Ring und redundante Stromversorgung

Wichtige Spezifikationen

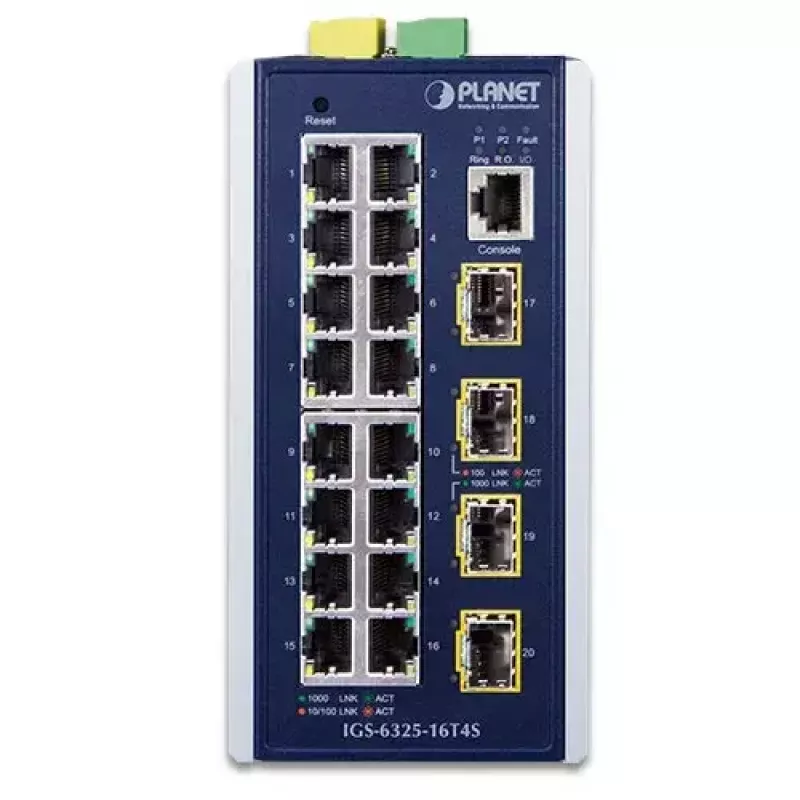

• Ports: 16 × 10/100/1000BASE-T RJ45, 4 × 100/1000BASE-X SFP
• Switching-Kapazität: 40 Gbit/s
• Layer: Managed Layer 3 mit IPv4/IPv6, OSPFv2

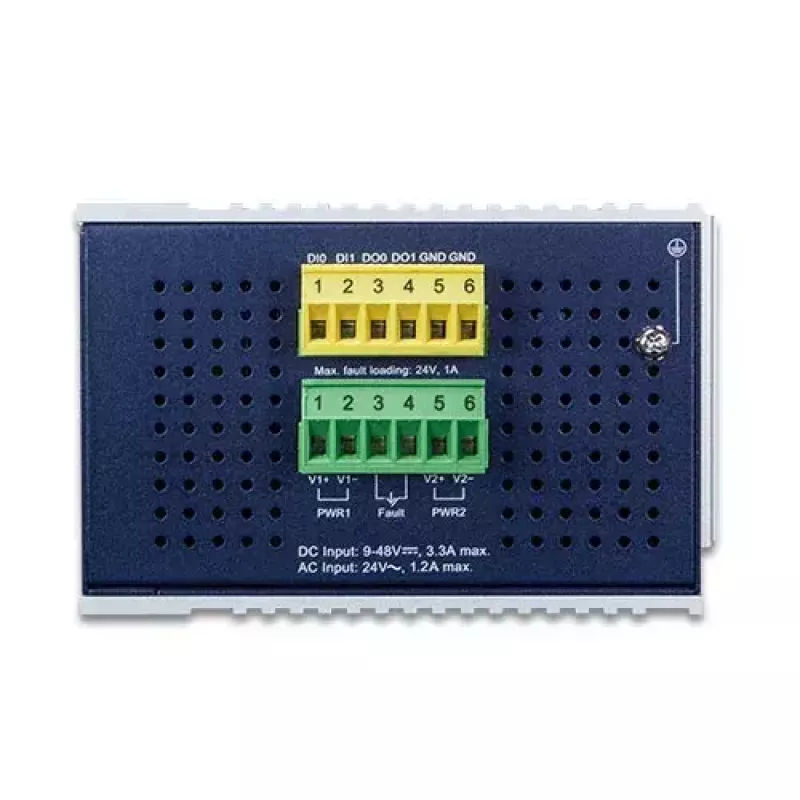

• Redundanz: ITU-T G.8032 ERPS, MSTP, duale DC 9–48V und AC 24V redundante Stromversorgung
• Sicherheit: SSHv2, TLS 1.2, SSL, ACLs (L2–L4), 802.1X, DHCP Snooping, IP Source Guard, DAI
• Management: Web-GUI, Konsole, Telnet, SNMPv3
• Industrielle Funktionen: Modbus TCP, SFP DDM, digitale Ein-/Ausgänge, Fehleralarm
• Betriebstemperatur: -40 bis 75 °C
• Formfaktor: DIN-Schienen-montierbar, kompaktes robustes Gehäuse
• Gewicht und Farbe: ca. 1,168 kg; grau/blau

Verwendung

Installieren Sie den IGS-6325-16T4S auf einer DIN-Schiene oder in einem Schrank und schließen Sie die Stromversorgung über die primären und redundanten Stromeingänge an. Schließen Sie Kupfer- oder SFP-Glasfasermodule an die entsprechenden Ports für Uplink und Endgeräte an. Konfigurieren Sie grundlegende Netzwerkeinstellungen, VLANs und Layer 3 Static Routes oder aktivieren Sie OSPFv2 für dynamisches Routing über die Web-GUI, Konsole oder SNMPv3. Integrieren Sie Modbus TCP nach Bedarf mit SCADA/HMI-Systemen, um Gerätestatus, DI/DO-Status und Portkommunikation zu überwachen. Richten Sie Alarme und SNMP/SMTP-Traps ein, um Ereignisbenachrichtigungen zu erhalten, und aktivieren Sie SFP DDM für die Transceiver-Diagnose.

Empfehlungen

Platzieren Sie den Switch in einem belüfteten, staubgeschützten Gehäuse und verwenden Sie redundante Stromanschlüsse in kritischen Installationen. Verwenden Sie für zuverlässige Langstreckenverbindungen zertifizierte SFP-Module und aktivieren Sie Ringschutz oder MSTP, wenn die Topologie eine schnelle Wiederherstellung erfordert. Verwenden Sie SNMPv3 oder TLS/SSHv2 für sicheres Remote-Management und aktivieren Sie DHCP Snooping, IP Source Guard und DAI, um Spoofing und ARP-Angriffe zu reduzieren.
