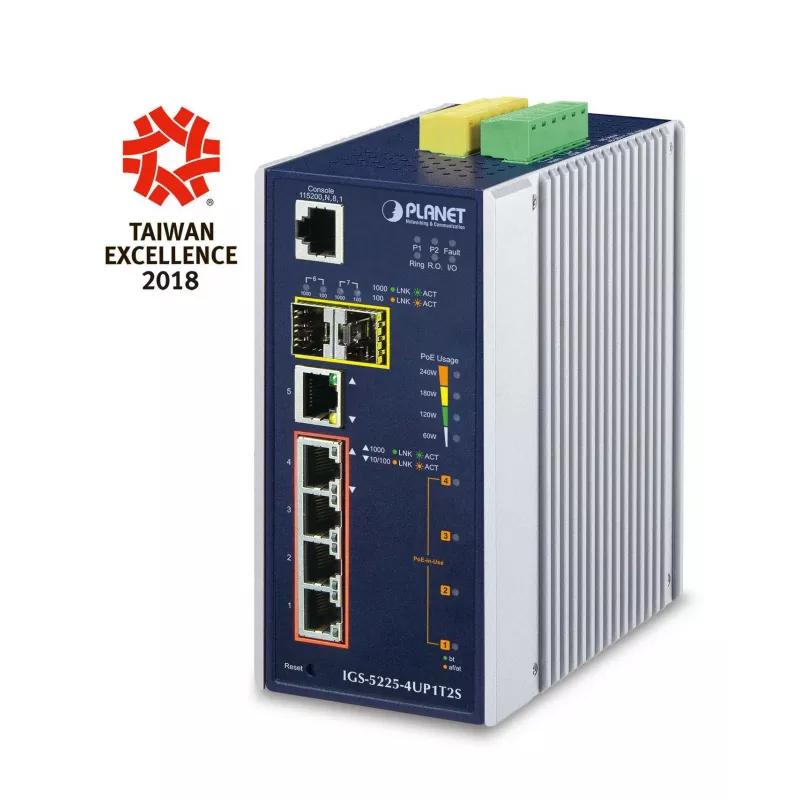

Managed L2+ Gigabit Ethernet Switch PLANET IGS-5225-4UP1T2S

Der PLANET IGS-5225-4UP1T2S ist ein verwalteter L2+ Gigabit Ethernet Switch, der für raue Industrieumgebungen entwickelt wurde. Er ist in einem IP30-Metallgehäuse untergebracht und bietet vier 10/100/1000BASE-T-Ports mit IEEE 802.3bt PoE++ (jeder Port bis zu 90–95 W), einen zusätzlichen 10/100/1000BASE-T-Kupferport und zwei 100/1000BASE-X SFP-Slots. Der Switch unterstützt einen breiten Betriebstemperaturbereich (-40 bis 75 °C), Hutschienen- oder Wandmontage und bietet eine Schaltkapazität von 14 Gbit/s mit einer 8000-Einträge umfassenden MAC-Adresstabelle. Er akzeptiert eine DC-Eingangsspannung von 48–56 V und implementiert zahlreiche Layer-2- und grundlegende Layer-3-Funktionen für einen zuverlässigen Netzwerkbetrieb in industrieller Automatisierung und Überwachungssystemen.

Vorteile

Der IGS-5225-4UP1T2S bietet leistungsstarke PoE++-Ausgabe unter Verwendung standardmäßiger Cat5e/6-Verkabelung (802.3bt und PoH), flexible PoE-Leistungsmodi (einschließlich 90 W/95 W 4-Paar-Modi, 30 W End-Span/Mid-Span und 60 W Force-Modus) und intelligente PoE-Verwaltung wie Alive-Check, zeitgesteuerte Energieversorgung und zeitgesteuertes Recycling. Er umfasst industrietaugliche Redundanz (ITU-T G.8032 ERPS, MSTP), erweiterte Cybersicherheitsfunktionen, ONVIF-Geräteerkennung für Videoeinsätze, SMTP/SNMP-Trap-Alarme und digitale Ein-/Ausgänge für externe Alarme. Zu den weiteren Funktionen gehören SFP-DDM-Diagnose, Modbus-TCP-Unterstützung für die SCADA-Integration und IPv4/IPv6-Software-VLAN-Routing für sicheres, flexibles Management.

Geeignet für

• PoE-PTZ- und Hochleistungs-IP-Kameras
• Drahtlose Zugangspunkte und PoE-Thin-Clients
• All-in-One-Touch-PCs, POS-Kiosks und Digital Signage
• Industrielle Automatisierung und SCADA-/Modbus-TCP-Integration
• Edge-Netzwerke kleiner bis mittelgroßer Unternehmen oder Fabriken, die verwaltetes Switching und Redundanz erfordern

Wichtige Spezifikationen

• Modell: PLANET IGS-5225-4UP1T2S
• Ports: 4 × 10/100/1000 BASE-T PoE++ (802.3bt), 1 × 10/100/1000 BASE-T, 2 × 100/1000BASE-X SFP
• PoE-Leistung pro Port: bis zu 90–95 W (802.3bt / PoH, 4-Paar)
• PoE-Modi: 90 W 802.3bt, 95 W UPOE/PoH, 30 W End-Span, 30 W Mid-Span, 60 W Force-Modus
• Schaltkapazität: 14 Gbit/s
• MAC-Adresstabelle: 8000 Einträge
• Eingangsspannung: 48–56 V DC
• Betriebstemperatur: -40 bis 75 °C
• Montage: Hutschienen- oder Wandmontage
• Gewicht: 1,05 kg

Verwendung

Installieren Sie den Switch auf einer Hutschiene oder Wandplatte an einem Ort, der die Anforderungen an Betriebstemperatur und Belüftung erfüllt. Schließen Sie die DC-Stromversorgung (48–56 V) an die redundanten Stromeingangsklemmen an. Verwenden Sie Cat5e/6-Kabel, um PoE-Geräte mit den vier PoE++-Ports zu verbinden, und Glasfaser- oder Kupferkabel für Uplinks über die SFP- oder Kupferports. Greifen Sie über die Web-GUI, Konsole, Telnet oder SNMPv3 auf die Switch-Verwaltung zu, um PoE-Modi, PoE-Zeitpläne, VLANs, L3-IPv4/IPv6-Software-Routing, Ringprotokolle (ERPS/MSTP) und Sicherheitsrichtlinien zu konfigurieren. Aktivieren Sie bei Bedarf die ONVIF-Erkennung über die GUI, um verbundene IP-Kameras zu erkennen und zu verwalten.

Empfehlungen

Verwenden Sie den geeigneten PoE-Ausgabemodus, der der Spezifikation des gespeisten Geräts entspricht (802.3bt/PoH oder 4-Paar-Force-Modus), und konfigurieren Sie PoE-Zeitpläne oder zeitgesteuertes Recycling beim Einsatz vieler Kameras oder APs, um Ausfallzeiten zu reduzieren und Energie zu sparen. Aktivieren Sie bei kritischen Ringtopologien ERPS/MSTP und überprüfen Sie die Wiederherstellungszeiten. Integrieren Sie Modbus TCP mit SCADA/HMI für die zentrale Überwachung in industriellen Umgebungen.
