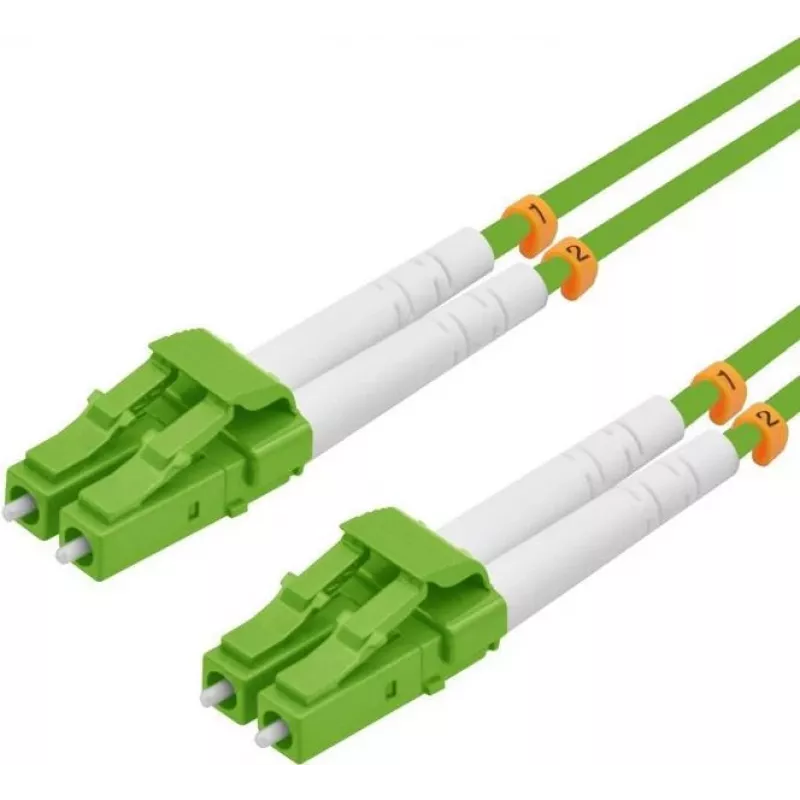

LWL-Patchkabel helos LWL 50/125µm OM5 LC Duplex 2,0 m

Das Duplex-LWL-Patchkabel helos LWL 50/125µm OM5 LC Duplex 2,0 m ist ein Multimode-Lichtwellenleiter-Patchkabel, das für Netzwerke mit kurzer bis mittlerer Reichweite entwickelt wurde. Es verfügt über eine 50/125 µm OM5 Gradientenindex-Multimodefaser und LC-Duplex-Steckverbinder in einer Länge von 2,0 Metern und bietet standardisierte Multimode-Leistung für die Hochgeschwindigkeitsdatenübertragung in LANs, Rechenzentren und audiovisuellen Installationen. Das Kabel unterstützt eine einfache Plug-and-Play-Verbindung zwischen Geräten mit LC-Schnittstellen und eignet sich für Multimode-Übertragungssysteme, bei denen Verbesserungen durch OM5-Bandbreite und Wellenlängenmultiplex erforderlich sind.

Vorteile

Das helos OM5 LC Duplex-Patchkabel kombiniert kompakte LC-Steckverbinder mit OM5-Multimodefaser, um konsistente Einfüge- und Rückflussdämpfungseigenschaften über standardisierte Multimode-Wellenlängen hinweg zu liefern. Seine Duplex-Konfiguration ermöglicht gleichzeitige bidirektionale Verbindungen mit zwei Fasern, und die Länge von 2,0 m bietet eine flexible Platzierung zwischen Racks, Switches und Transceivern ohne übermäßigen Slack. Die Kabelkonstruktion zielt darauf ab, eine stabile mechanische Leistung, einfache Handhabung und Kompatibilität mit gängigen Multimode-Transceivern und Patchpanels zu gewährleisten.

Geeignet für

• LAN-Backbone- und Horizontalverkabelung in Büronetzwerken
• Top-of-Rack- und Geräteverbindungen in Rechenzentren
• Audiovisuelle Signalverteilung und Mediensysteme
• Multimode-Verbindungen mit kurzer bis mittlerer Reichweite und Multimode-Transceiver-Verbindungen

Technische Daten

• Fasertyp: 50/125 µm OM5 Gradientenindex-Multimodefaser
• Steckverbindertyp: LC Duplex an beiden Enden
• Konfiguration: Duplex (zwei Fasern)
• Länge: 2,0 Meter
• Politur: Standard-Multimode-Ferrule-Politur (typische UPC/PC-Multimode-Ausführung)
• Typische Nutzungswellenlängen: optimiert für Multimode-Wellenlängen einschließlich Kurzwellen-Laserquellen
• Anwendung: Multimode-Netzwerke mit kurzer bis mittlerer Reichweite (LAN, Rechenzentrum, AV)

Verwendung

Überprüfen Sie die Steckerendflächen vor dem Anschluss auf Staub oder Verschmutzung und reinigen Sie sie bei Bedarf mit einem geeigneten faseroptischen Reinigungswerkzeug. Richten Sie die LC-Steckverbinder mit den Anschlüssen des Geräts oder Patchpanels aus und stecken Sie sie ein, bis die Verriegelung einrastet; wenden Sie keine Gewalt an. Stellen Sie bei Duplex-Verbindungen die korrekte Polarität sicher, indem Sie Sende- und Empfangskanäle gemäß der Gerätedokumentation zuordnen. Verlegen Sie das Kabel so, dass enge Biegungen und Druckkräfte vermieden werden; halten Sie einen Biegeradius gemäß den Richtlinien für Multimodefasern ein. Drücken Sie beim Entfernen die Verriegelung und ziehen Sie gerade heraus, während Sie den Stecker abstützen, um eine Belastung der Faser zu vermeiden.

Empfehlungen

Lagern und behandeln Sie das LWL-Patchkabel in einer sauberen Umgebung, um Verunreinigungen zu vermeiden. Verwenden Sie Schutzkappen, wenn die Steckverbinder nicht verwendet werden, vermeiden Sie scharfe Biegungen und übermäßige Zugbelastung und befolgen Sie die Anweisungen des Geräteherstellers zur Polarität und zum Sitz der Steckverbinder, um zuverlässige Multimode-Verbindungen zu gewährleisten.
