LWL-Patchkabel Extralink SC/APC–FC/UPC Simplex G.657.A1 3,0 mm 2 m (FTTH)

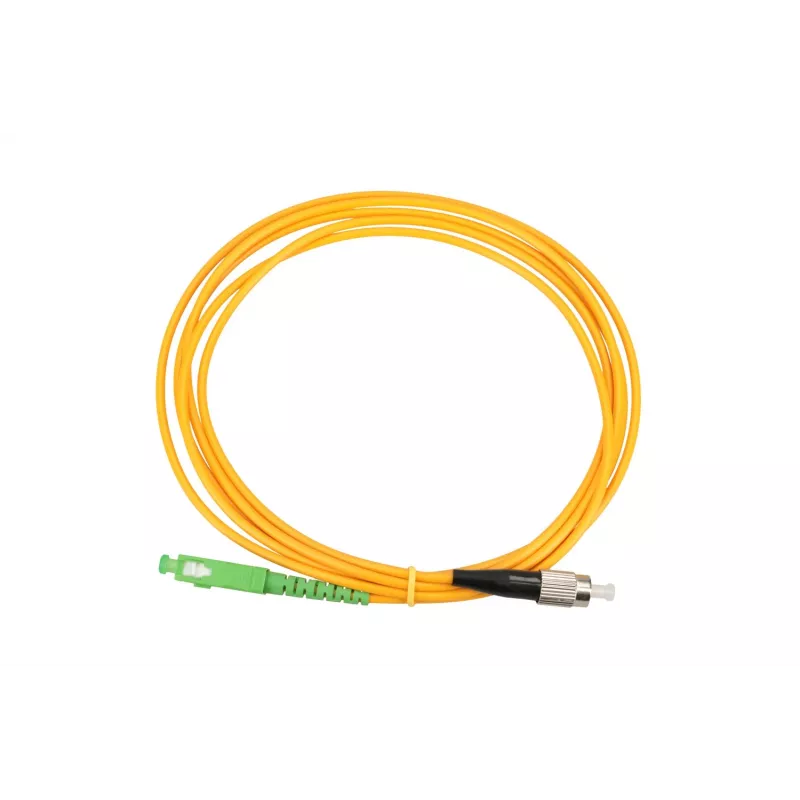

Das LWL-Patchkabel Extralink SC/APC–FC/UPC Simplex G.657.A1 3,0 mm 2 m ist ein Singlemode-Faserjumper, der für FTTH und die Verbindung optischer Geräte entwickelt wurde. Das Kabel verwendet biegeunempfindliche G.657.A1-Faser mit einem 3,0 mm Außenmantel und einer Länge von 2 Metern, abgeschlossen mit einem SC/APC-Stecker an einem Ende und einem FC/UPC-Stecker am anderen. Dieses Patchkabel bietet eine kompakte, verlustarme Verbindung für Patchpanels, optische Linienterminals und Kundengeräte, wo kontrollierte Dämpfung und zuverlässige Singlemode-Leistung erforderlich sind.

Vorteile

Die Verwendung von biegeunempfindlicher G.657.A1-Singlemode-Faser reduziert Makrobiegeverluste und verbessert die Signalstabilität bei Installationen mit enger Führung und begrenztem Biegeradius. Die gemischte Steckerkonfiguration (SC/APC auf FC/UPC) bietet Kompatibilität zwischen verschiedenen optischen Gerätetypen und gewährleistet gleichzeitig eine niedrige Einfügedämpfung und Rückflussdämpfung, die für Singlemode-Netzwerke geeignet sind. Der 3,0 mm Mantel bietet mechanischen Schutz und einfache Handhabung bei Installation und Wartung.

Geeignet für

Wichtige Spezifikationen

Verwendung

Verlegen Sie das Patchkabel entlang der geplanten Kabelwege, vermeiden Sie scharfe Biegungen und sichern Sie das Kabel mit geeigneten Klemmen oder Kabelmanagementelementen. Stecken Sie den SC/APC-Stecker in die entsprechende SC/APC-Buchse, wobei das gekennzeichnete Gehäuse die korrekte Ausrichtung gewährleistet, und stecken Sie dann den FC/UPC-Stecker in den FC-Port und sichern Sie ihn bei Bedarf durch Aufschrauben der Ferulenhülse. Überprüfen Sie nach dem Anschluss die optische Kontinuität und die Signalpegel mit geeigneten Testgeräten. Behandeln Sie die Faserenden, indem Sie die Schutzkappen bis zum endgültigen Einstecken aufbewahren und vermeiden Sie das Berühren oder Verschmutzen der Steckerendflächen.

Empfehlungen

Lagern und transportieren Sie das Patchkabel aufgewickelt ohne enge Schleifen; halten Sie den Biegeradius gemäß den G.657.A1-Empfehlungen ein, um die Biegeverlustleistung zu erhalten. Reinigen Sie die Steckerendflächen mit geeigneten Faserreinigungswerkzeugen vor dem Stecken. Verwenden Sie das SC/APC–FC/UPC-Patchkabel in Anwendungen, die Kompatibilität zwischen APC- und UPC-Schnittstellen erfordern, und überwachen Sie die Rückflussdämpfung beim Verbinden von Steckern mit unterschiedlicher Politur.
