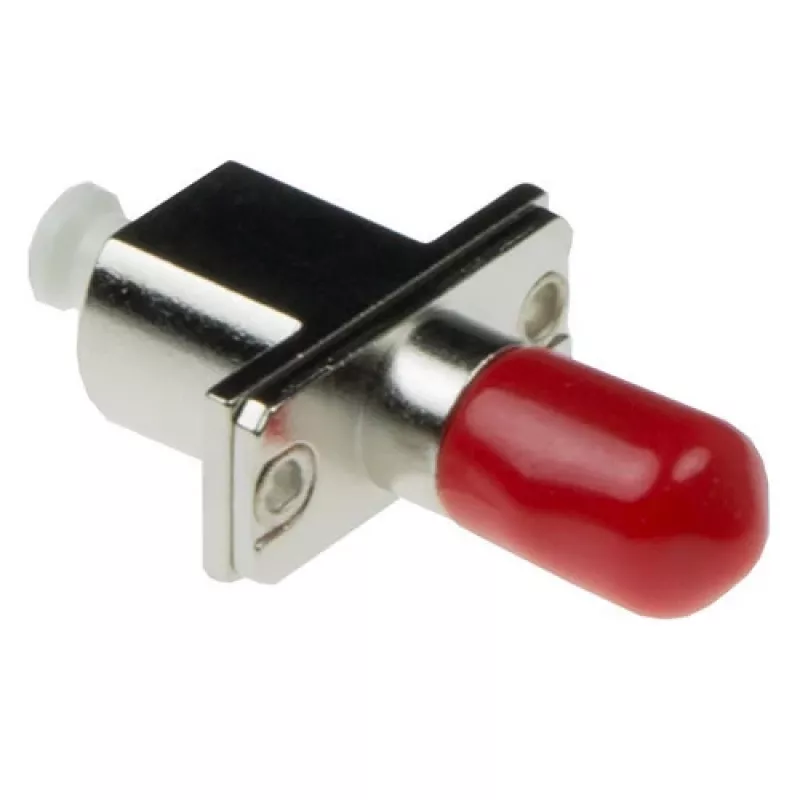

LWL LC-ST Simplex-Adapter ACT EA1040

Der ACT LWL LC-ST Simplex-Adapter EA1040 bietet eine Einzelport-Schnittstelle zum Verbinden von LC- und ST-LWL-Steckverbindern. Ausgelegt für Multimode- und Singlemode-Faseranwendungen, verfügt der Adapter über eine metallische Oberfläche und ein kompaktes Gehäuse, um sichere, verlustarme Verbindungen in Patchpanels, Verteilerschränken und Wanddosen zu gewährleisten. Der Adapter wird einzeln verkauft und eignet sich für Umgebungen, die eine zuverlässige optische Kopplung und gleichbleibende Signalintegrität für Hochgeschwindigkeits-Datenübertragung erfordern.

Vorteile

Der Adapter bietet eine geringe Einfügedämpfung und stabile Steckverbindungen zwischen LC- und ST-Steckertypen, wodurch die Signalverschlechterung während der Datenübertragung reduziert wird. Seine metallische Konstruktion verbessert die mechanische Haltbarkeit und die elektromagnetische Abschirmung, während das Simplex-Format Platz in dicht bestückten Racks spart. Die Kompatibilität mit Multimode- und Singlemode-Fasern ermöglicht Flexibilität bei der Installation in verschiedenen Netzwerkabschnitten.

Geeignet für

• Patchpanels und LWL-Verteilerschränke
• Wandmontierte LWL-Dosen und kleine Gehäuse
• Labor- und Testaufbauten, die LC–ST-Verbindungen erfordern
• FTTx- und LAN-Backbone-Segmente mit gemischten Steckertypen

Technische Daten

• Steckertypen: LC (weiblich) auf ST (weiblich) Simplex-Kupplung
• Faserkompatibilität: Multimode und Singlemode
• Gehäusematerial: metallische Oberfläche für erhöhte Haltbarkeit
• Formfaktor: Simplex, Einzelport-Adapter
• Typische Leistung: geringe Einfügedämpfung, geeignet für Hochgeschwindigkeits-Datenverbindungen
• Montage: kompatibel mit Panel- oder Adapterplatteneinbau

Verwendung

Setzen Sie den Adapter in die entsprechende Panel- oder Plattenöffnung ein und befestigen Sie ihn gemäß dem verwendeten Montagesystem. Richten Sie die LC- und ST-Steckverbinder vor dem Einstecken sorgfältig aus, um ein Biegen der Faser oder eine Belastung der Keramikferrule zu vermeiden. Schieben Sie den LC-Stecker in den Adapter, bis er einrastet, und stecken Sie den ST-Stecker mit Bajonett-Drehung ein, bis er fest sitzt. Überprüfen Sie nach der Installation die optische Kontinuität und die akzeptable Einfügedämpfung mit einem Leistungsmesser oder optischen Zeitbereichsreflektometer.

Empfehlungen

Behandeln Sie Fasern und Steckverbinder mit Sorgfalt: Halten Sie die Stirnflächen der Steckverbinder sauber und schützen Sie sie bei Nichtgebrauch mit Staubschutzkappen. Verwenden Sie geeignete Reinigungswerkzeuge, bevor Sie Steckverbinder zusammenstecken, um eine geringe Einfügedämpfung und zuverlässige Leistung zu erhalten. Vermeiden Sie übermäßige mechanische Belastung des Adapters und der angeschlossenen Kabel, um die Lebensdauer zu verlängern.
