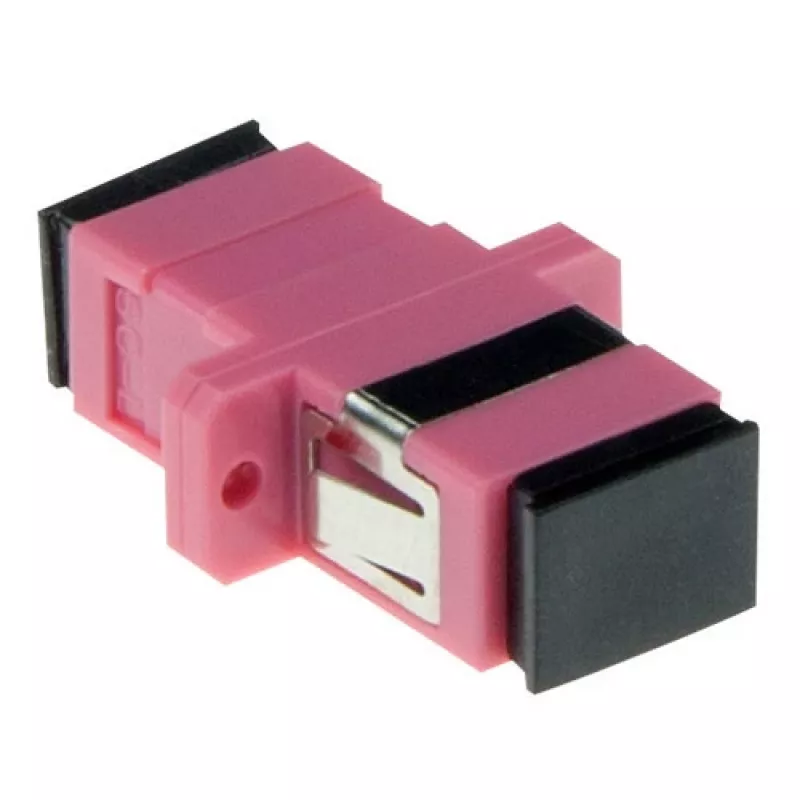

ACT Glasfaser SC-SC Simplex-Adapter Multimode OM4

Der ACT Glasfaser SC-SC Simplex-Adapter Multimode OM4 ist eine kompakte Kupplungseinheit, die zum Verbinden zweier SC-terminierter Multimode-OM4-Fasern entwickelt wurde. Der Adapter wird in markanter rosa Farbe geliefert, um eine einfache Identifizierung zu ermöglichen, und bietet eine stabile physische Verbindung zwischen SC-Steckverbindern, während die optische Ausrichtung und eine geringe Einfügedämpfung erhalten bleiben. Er wird als einzelner Adapter pro Packung geliefert und ist für den Einsatz in Innenraum-Faserpatch- und Panelinstallationen gedacht, bei denen OM4-Multimode-Leistung erforderlich ist.

Vorteile

Der Adapter verfügt über präzise Keramikhülsen zur Ausrichtung, um eine wiederholbare Steckverbinderpaarung und geringe Signaldämpfung zu gewährleisten. Sein SC-Simplex-Formfaktor spart Rackplatz und vereinfacht Port-zu-Port-Verbindungen. Das farbige Gehäuse ermöglicht die schnelle Identifizierung von OM4-Verbindungen in komplexen Verkabelungsumgebungen. Die Konstruktion unterstützt die sichere Verriegelung von SC-Steckverbindern, um unbeabsichtigtes Trennen zu verhindern, und erhält die mechanische Stabilität in Standard-Patchumgebungen.

Geeignet für

• Innenraum-Glasfaser-Patchpanels und Wandboxen
• Multimode-OM4-Backbone- und Horizontalverbindungen
• Rechenzentren und Serverraum-Patching
• Telekommunikationsverteiler und LAN-Infrastruktur

Wichtige Spezifikationen

• Steckverbindertyp: SC Simplex auf SC Simplex
• Modus: Multimode (OM4)
• Gehäusefarbe: Rosa zur OM4-Identifizierung
• Hülsenmaterial: Keramik-Ausrichtungshülse für geringe Einfügedämpfung
• Montage: Simplex-Adapter-Footprint für Panel- oder Kupplungsmontage
• Packungsmenge: 1 Adapter pro Packung

Anwendung

Führen Sie die SC-Steckverbinderstifte in jede Seite des Adapters ein, bis die Steckverbinder einrasten, und stellen Sie sicher, dass die Steckverbinderschlüssel mit der Gehäuseausrichtung übereinstimmen. Überprüfen Sie den korrekten Sitz, indem Sie vorsichtig am Kabel ziehen; die Steckverbinder sollten verriegelt bleiben. Für die Patchpanel-Installation passen Sie den Adapter in die Panelaussparung oder Kassette ein, die für SC-Simplex-Adapter ausgelegt ist, und sichern Sie ihn gemäß den Anweisungen des Panelherstellers. Reinigen Sie die Steckverbinderendflächen vor dem Verbinden, um Einfügedämpfung und Rückreflexionen zu minimieren.

Empfehlungen

Verwenden Sie geeignete Glasfaserreinigungswerkzeuge und Inspektionsgeräte vor der Verbindung. Vermeiden Sie es, die Faser in der Nähe des Adapters über den Mindestbiegeradius hinaus zu biegen, und schützen Sie den Adapter vor Staub, wenn er nicht verwendet wird, indem Sie die Schutzkappen wieder anbringen. Führen Sie bei kritischen Verbindungen nach der Installation Messungen der Einfügedämpfung und Rückflussdämpfung durch, um zu bestätigen, dass die Verbindungsleistung den OM4-Multimode-Spezifikationen entspricht.
