Lüftersteuerung Noctua NA-FH1 4-Pin Schwarz 24W 5-12V

Der Noctua NA-FH1 ist ein 8-Kanal-PWM-Lüfter-Hub, mit dem Sie bis zu acht 4-Pin-PWM- oder 3-Pin-Lüfter über einen einzigen PWM-Motherboard-Anschluss oder über eigenständige Steuerungen wie den optionalen NA-FC1 mit Strom versorgen und steuern können. Er unterstützt 12-V- und 5-V-Lüfter, kann über einen S-ATA-Eingang (bis zu 54 W für 12-V-Lüfter) oder einen 4-Pin-PWM-Eingang (bis zu 24 W für 5-V- oder 12-V-Lüfter) mit Strom versorgt werden und verfügt über einen Überstromschutz mit selbstrückstellenden Sicherungen. Status-LEDs ermöglichen eine einfache Überwachung, und die magnetische Rückseite erlaubt eine schnelle Befestigung auf Stahloberflächen. Der NA-FH1 besitzt CE-, UKCA- und UL-Zertifizierungen und ist durch die 6-jährige Herstellergarantie von Noctua abgedeckt.

Vorteile

Der NA-FH1 bietet flexible Stromversorgungsoptionen mit automatischer Priorität für S-ATA, wenn beide Eingänge angeschlossen sind, was eine sichere Steuerung von Hochleistungslüftern ermöglicht und gleichzeitig die Motherboard-Anschlüsse schützt. Er unterstützt sowohl die 4-Pin-PWM-Steuerung als auch 3-Pin-Lüfter über kodierte Anschlüsse, überträgt die Drehzahl vom ersten Port an das Motherboard und bietet status-LEDs pro Port zur sofortigen Fehlererkennung. Kompakte Abmessungen, starke Neodym-Magnete und das mitgelieferte 30-cm-Eingangskabel vereinfachen die Installation in einer Vielzahl von PC- und 5-V-/12-V-Anwendungen.

Geeignet für (Aufgaben / Anwendungsfälle)

• Aufbau oder Aufrüstung von PC-Kühlsystemen mit mehreren PWM- oder 3-Pin-Lüftern
• Steuerung mehrerer 5-V-Noctua-Lüfter von Powerbanks oder USB-Adaptern (mit geeigneten Kabeln)
• Verwendung mit dem optionalen NA-FC1-Controller zur zentralen Verwaltung mehrerer Lüftergeschwindigkeiten
• Einsätze, die einen sicheren Überstromschutz und eine Drehzahl-/Statusüberwachung erfordern

Technische Daten

• Modell: Noctua NA-FH1
• Kanäle: 8 PWM-Lüfterausgänge

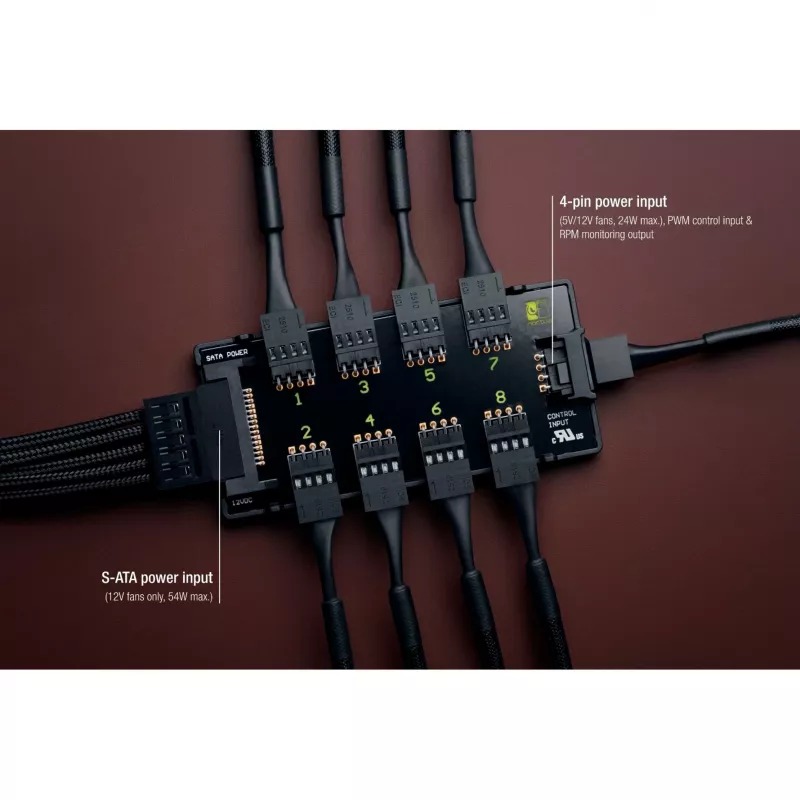

• Eingänge: S-ATA (bis zu 54 W, 12-V-Lüfter), 4-Pin-PWM-Eingang (bis zu 24 W, 5-V-/12-V-Lüfter)
• Lüfterkompatibilität: 4-Pin-PWM- und 3-Pin-Lüfter, 5-V- und 12-V-Betrieb
• Schutz: Selbstrückstellende Sicherungen für Überstrom-/Kurzschlussschutz
• Überwachung: Drehzahlsignal wird von Port 1 weitergeleitet; Status-LEDs pro Port

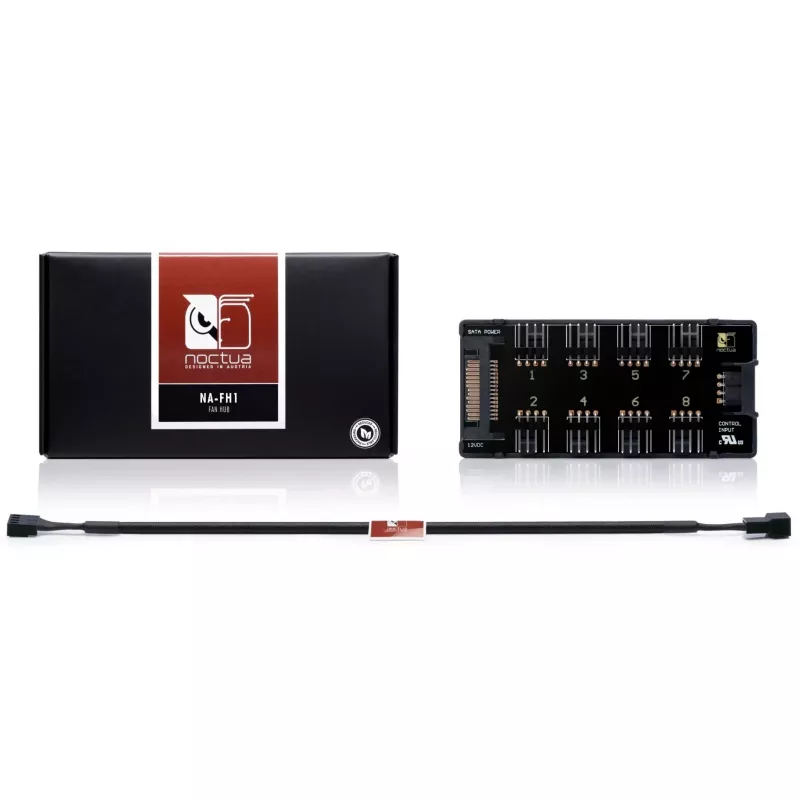

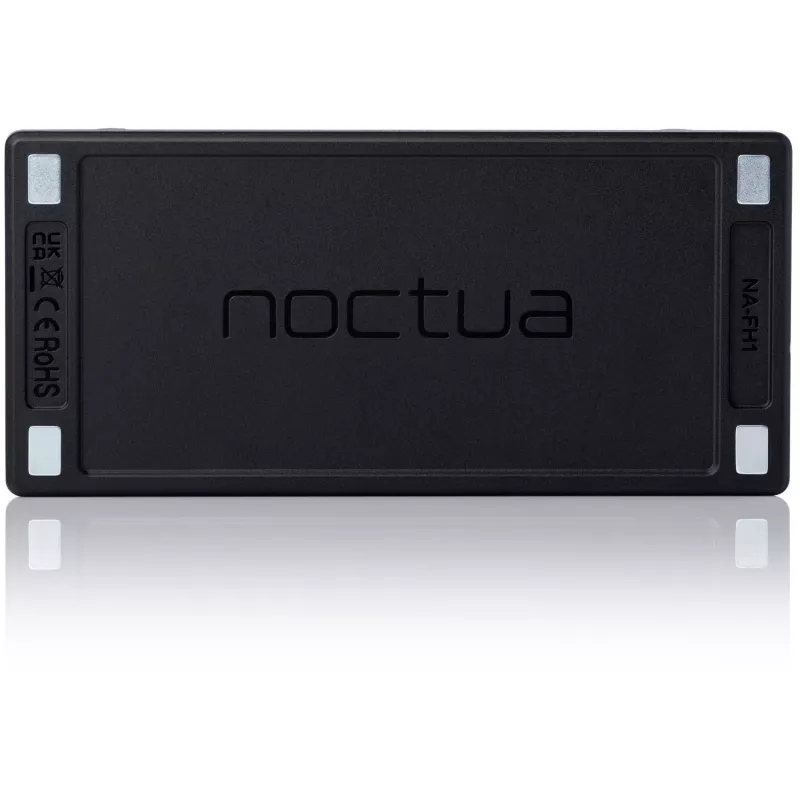

• Physisch: magnetische Rückseite, inklusive 30-cm-NA-EC1-Eingangskabel
• Zertifizierungen & Garantie: CE, UKCA, UL; 6-jährige Herstellergarantie

Verwendung

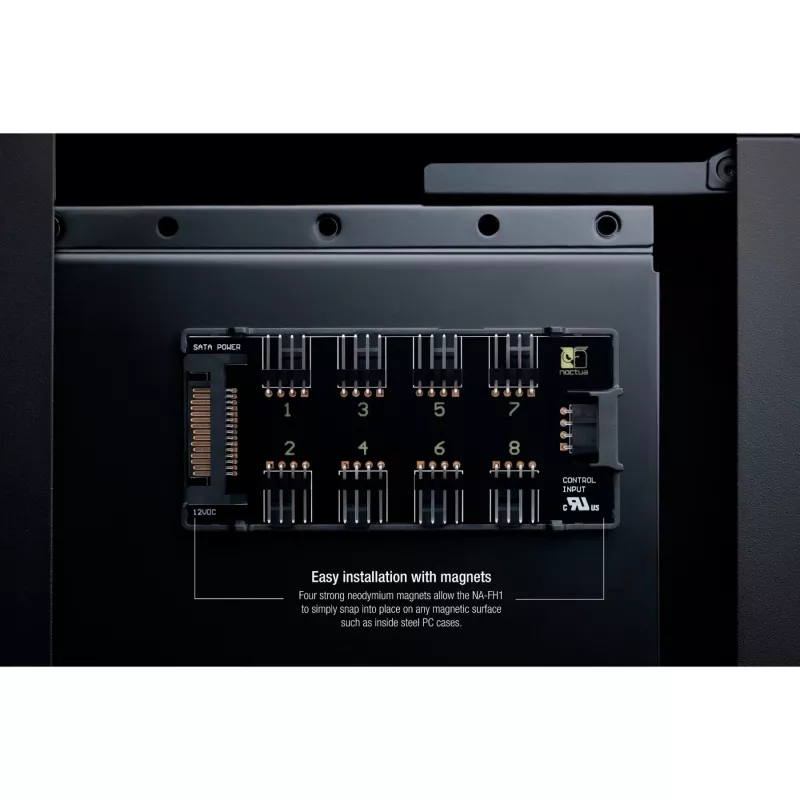

Schließen Sie den NA-FH1 mit dem mitgelieferten 30-cm-Eingangskabel an einen PWM-Motherboard-Anschluss oder an eine externe Steuerung wie den NA-FC1 an. Für leistungsstärkere Konfigurationen verbinden Sie den S-ATA-Eingang mit Ihrem Netzteil. Wenn sowohl der S-ATA- als auch der 4-Pin-Eingang vorhanden sind, bezieht der Hub den Strom über S-ATA und verwendet den 4-Pin-Eingang nur für PWM- und Drehzahlsignale. Schließen Sie die Lüfter an die kodierten Ausgangsanschlüsse an: 4-Pin-Lüfter erhalten PWM-Steuerung, während 3-Pin-Lüfter mit Strom versorgt werden können und ihre Geschwindigkeit durch Absenken der Eingangsspannung angepasst werden kann. Positionieren Sie den Hub mithilfe der Magnete auf einer Stahloberfläche oder befestigen Sie ihn auf nicht magnetischen Oberflächen mit Klebeband. Beachten Sie den Warnhinweis, einen Abstand von mindestens 5 cm zu Festplattenlaufwerken einzuhalten.

Empfehlungen

Wenn Sie den Hub über einen Motherboard-Lüfteranschluss mit Strom versorgen, überprüfen Sie im Motherboard-Handbuch den maximalen Strom des Anschlusses und vermeiden Sie eine Überschreitung. Platzieren Sie den Hub nicht direkt auf Festplatten – halten Sie einen Abstand von mindestens 5 cm ein. Verwenden Sie für lange Kabelwege Noctua-Verlängerungskabel (NA-SEC1/NA-SEC3) und ziehen Sie in Betracht, den S-ATA-Eingang für Hochleistungslüfter zu verwenden, um eine Überlastung der Motherboard-Lüfteranschlüsse zu vermeiden.
