Case Fan Hub ARCTIC ACFAN00175A 10 Port PWM mit SATA-Stromversorgung

Der Case Fan Hub bietet zentrales Kabelmanagement für die Systemkühlung. Er enthält Klebepads und Magnetstreifen für eine flexible Platzierung im PC-Gehäuse, wird mit einem einzigen Kabel an das Mainboard angeschlossen und über SATA mit Strom versorgt. Der Hub erweitert die verfügbaren Lüfteranschlüsse und liefert externe Energie direkt vom Netzteil für einen stabilen Lüfterbetrieb.

Vorteile

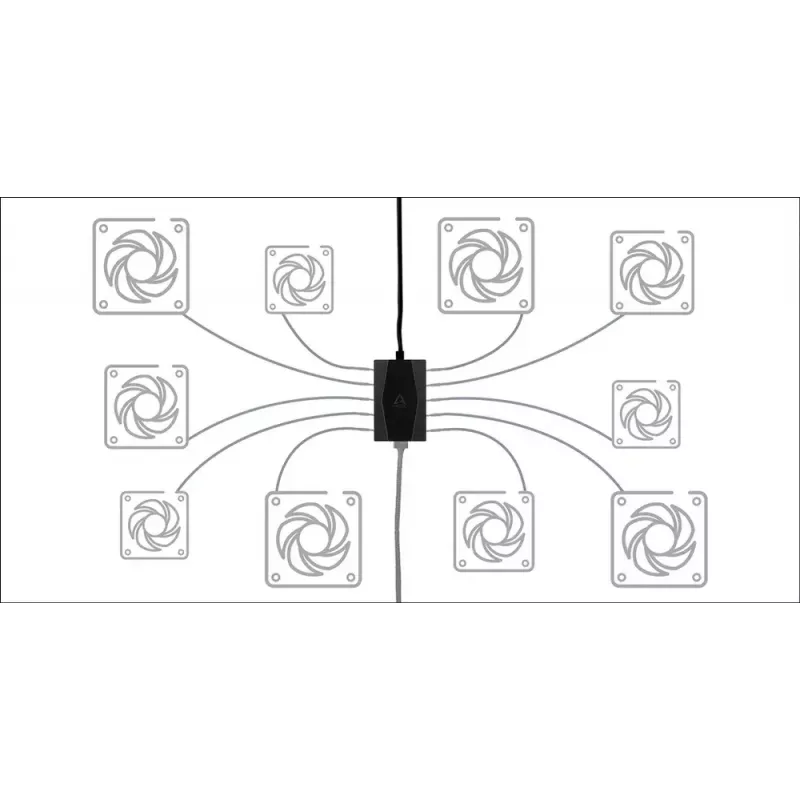

Der Hub ermöglicht eine ordentliche Kabelführung, indem mehrere Lüfteranschlüsse in einer Einheit zusammengefasst werden, die in versteckten Bereichen des Gehäuses positioniert werden kann. Er leitet das PWM-Signal des Mainboards synchron an alle angeschlossenen Lüfter weiter und meldet die Drehzahl des ersten Lüftersteckplatzes an das System zurück. Durch die Stromversorgung über SATA wird ein Spannungsabfall an den Lüftern vermieden und es werden bis zu neun zusätzliche Gehäuselüfteranschlüsse unterstützt, wenn die Mainboard-Header begrenzt sind.

Technische Daten

• Platzierung: Klebepads und Magnetstreifen für flexible Montage im Gehäuse
• Verbindung zum Mainboard: Einzelkabel für PWM-/Drehzahlsignal

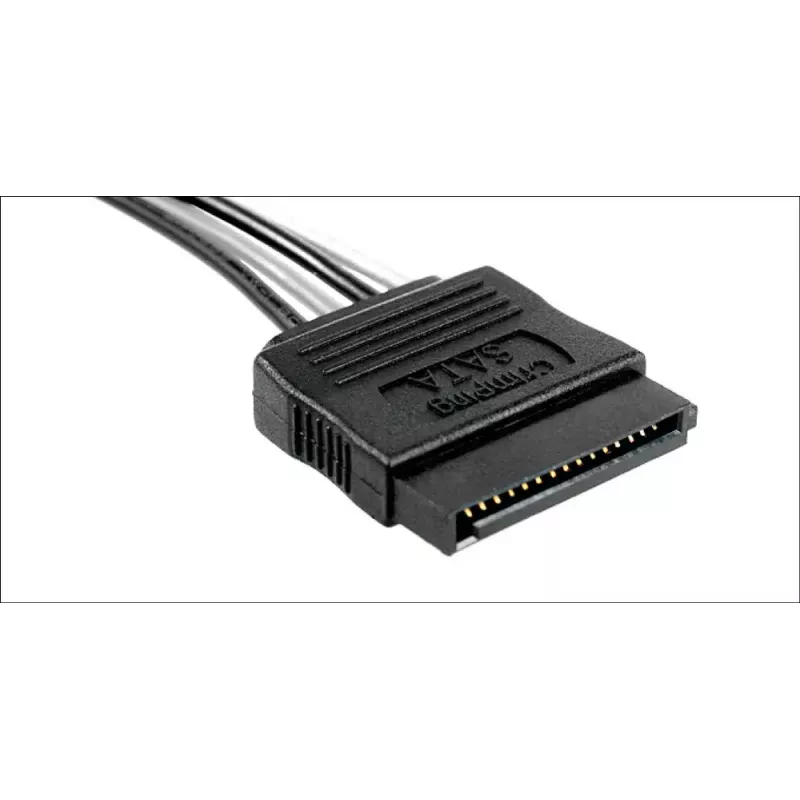

• Stromversorgung: SATA-Stromanschluss (externe Stromversorgung vom Netzteil)
• Lüfterunterstützung: erweitert das System um bis zu 9 zusätzliche Gehäuselüfteranschlüsse
• Drehzahlrückmeldung: liest die Drehzahl vom ersten Lüftersteckplatz und gibt sie an das System zurück
• Signalverarbeitung: synchrones PWM-Signal wird an alle angeschlossenen Lüfter weitergeleitet

Verwendung

Befestigen Sie den Hub mit den mitgelieferten Klebepads oder Magnetstreifen an einer geeigneten versteckten Stelle im Gehäuse. Verbinden Sie den Hub über das einzelne PWM-/Drehzahlkabel mit dem Mainboard, damit das System die Lüftergeschwindigkeit steuern und die Drehzahl vom ersten Lüftersteckplatz auslesen kann. Schließen Sie das SATA-Stromkabel an das Netzteil an, um externe Energie bereitzustellen. Stecken Sie die Gehäuselüfter in die Lüfteranschlüsse des Hubs und verteilen Sie sie nach Bedarf auf die verfügbaren Steckplätze.

Empfehlungen

Stellen Sie sicher, dass die SATA-Stromverbindung sicher ist, bevor Sie das System einschalten. Platzieren Sie den Hub so, dass Luftstrom und Kabelführung optimal sind, und vergewissern Sie sich, dass das Mainboard PWM-Steuerung für die angeschlossenen Lüfter unterstützt, um eine synchrone Drehzahlregelung zu erreichen.
