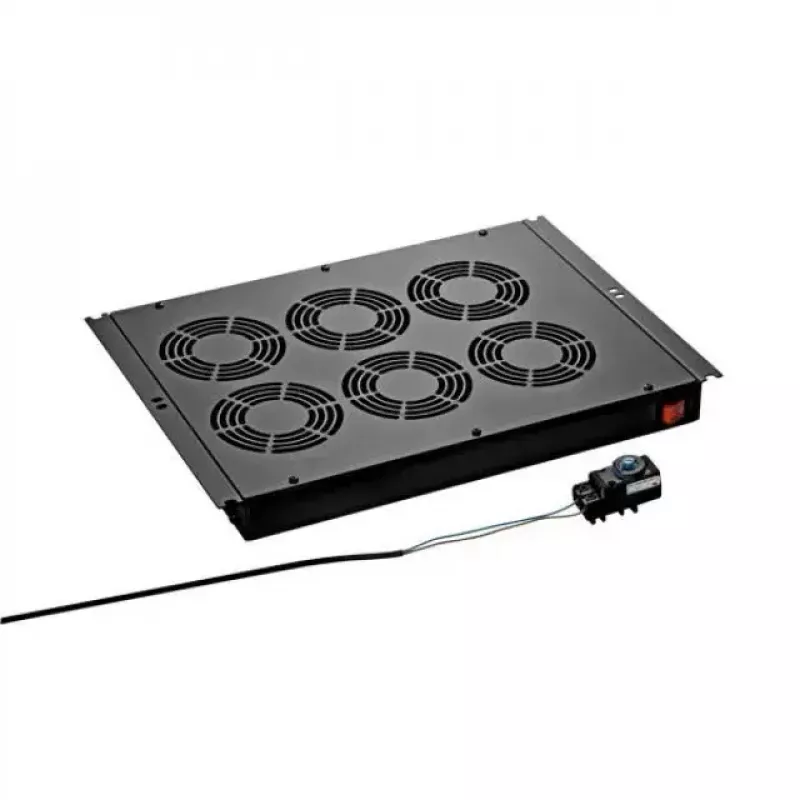

Lüfterpanel EFB Elektronik 691659TSV3

Das Lüfterpanel EFB Elektronik 691659TSV3 ist ein 19-Zoll-Kühlpanel zum Einbau im Dach von Netzwerk- und Serverschränken. Gefertigt aus Stahlblech mit hellgrauer (RAL7035) oder tiefschwarzer (RAL9005) Lackierung, misst das Panel 482 mm in der Breite und 352 mm in der Tiefe und ist für einen effizienten Luftstrom in standardmäßigen 19-Zoll-Racks ausgelegt. Es wird mit Wechselstrom bei einer Nennspannung von 230 V und 50 Hz betrieben und beinhaltet einen Thermostat sowie Montagematerial.

Vorteile

Das Lüfterpanel gewährleistet eine zuverlässige Kühlung in Rack-Systemen durch ein robustes Stahlgehäuse und rückseitige Strom- und Erdungsanschlüsse. Es verfügt über einen beleuchteten EIN-/AUS-Schalter und einen Thermostat für einen geregelten Betrieb. Die 19-Zoll-Montage ist mit dem optionalen Montagesatz möglich, und das Design unterstützt den rückseitigen IEC C14-Netzanschluss für eine einfache Verkabelung.

Geeignet für

• Kühlung von Netzwerkschränken
• Kühlung von Serverschränken
• Verwendung in 19-Zoll-Rack-Systemen mit Dacheinbau

Technische Daten

• Modell: EFB Elektronik 691659TSV3
• Typ: Lüfterpanel
• Breite: 482 mm (19 Zoll)
• Tiefe: 352 mm
• Nennspannung: 230 V, 50 Hz
• Netzanschluss: IEC C14 (Netzkabel nicht im Lieferumfang)
• Lieferumfang: Thermostat und Montagematerial
• Gehäusematerial: Stahlblech
• Oberfläche: RAL7035 hellgrau / RAL9005 tiefschwarz
• Gewicht: 7,9 kg

Verwendung

Installieren Sie das Lüfterpanel im Dach des Netzwerk- oder Serverschranks und befestigen Sie es mit dem mitgelieferten Montagematerial oder dem optionalen 19-Zoll-Montagesatz (Art.-Nr. 691654MS / 691654MSTS), falls erforderlich. Schließen Sie die Netzspannung über ein geeignetes Netzkabel an die rückseitige IEC C14-Buchse an und stellen Sie die Erdungsverbindung über die rückseitige Erdungsbuchse her. Konfigurieren Sie den angeschlossenen Thermostat (Art.-Nr. 691642) auf den gewünschten Temperatursollwert und betreiben Sie das Gerät über den beleuchteten EIN-/AUS-Schalter. Achten Sie darauf, dass die Einheit so montiert ist, dass der Luftstrom nicht behindert wird.

Empfehlungen

Verwenden Sie ein geeignetes Netzkabel, das mit dem IEC C14-Eingang kompatibel ist, und stellen Sie sicher, dass der Thermostat entsprechend den thermischen Anforderungen des Schranks installiert und eingestellt ist. Überprüfen Sie regelmäßig Filter und Freiräume, um die Luftstrom- und Kühlleistung aufrechtzuerhalten.
