Lüfterpanel EFB Elektronik 691655V3

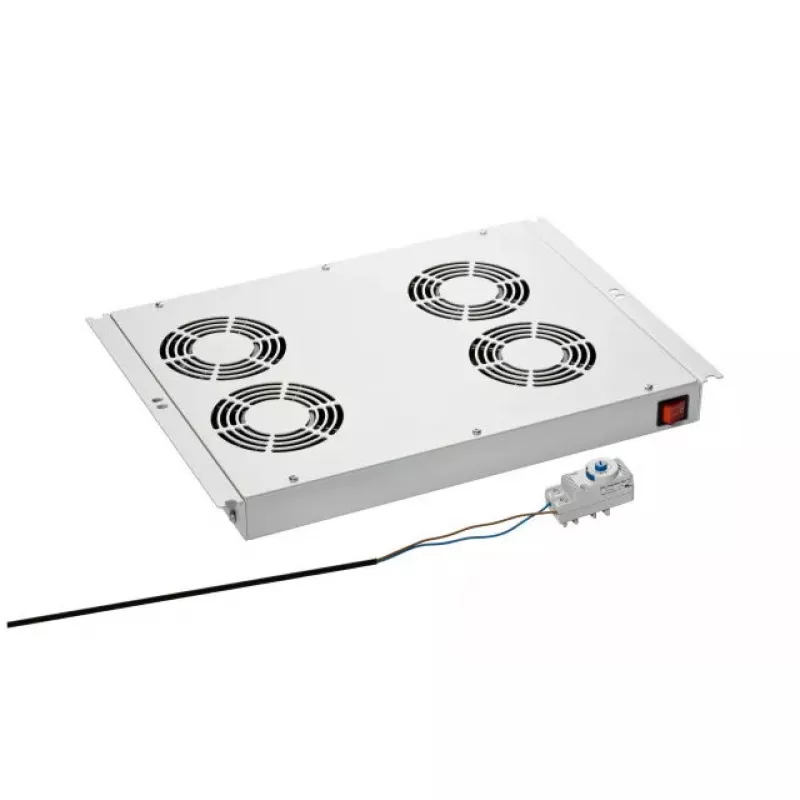

Das EFB Elektronik 691655V3 Lüfterpanel ist eine 19-Zoll-Rack-Einbaukühleinheit für die Dachmontage in Netzwerk- und Serverschränken. Das Panel besteht aus Stahlblech mit hellgrauer (RAL7035) oder tiefschwarzer (RAL9005) Lackierung, hat eine Tiefe von 352 mm und eine Breite von 48,3 cm und verfügt über vier Lüfter für effektiven Luftstrom. Das Gerät akzeptiert eine Nennspannung von 230 V, 50 Hz und ist mit einem beleuchteten EIN/AUS-Schalter, einem rückseitigen IEC C14-Netzeingang und einer Erdungsbuchse ausgestattet. Ein Thermostat und Montagematerial sind im Lieferumfang enthalten; ein optionaler 19-Zoll-Montagesatz ist separat erhältlich.

Vorteile

Das Lüfterpanel bietet kompakte 19-Zoll-Kompatibilität und eine geringe Tiefe von 352 mm, geeignet für Standardschränke, in denen eine Dachmontage erforderlich ist. Integrierter Thermostat und Montagematerial vereinfachen die Installation und ermöglichen einen temperaturgesteuerten Lüfterbetrieb. Der rückseitige IEC C14-Netzeingang und die separate Erdungsverbindung halten die Stromverkabelung ordentlich und zugänglich. Die Stahlkonstruktion mit industrieller Lackierung sorgt für mechanische Stabilität und Kompatibilität mit gängigen Schrankfarben.

Geeignet für

• Kühlung von Netzwerk- und Serverschränken über das Dach
• Anwendungen, die 19-Zoll-Rack-Kompatibilität mit begrenzter Tiefe erfordern
• Temperaturgesteuerte Belüftung mit einem externen Thermostat

Technische Daten

• Formfaktor: 19-Zoll-Lüfterpanel für Dachmontage in Schränken
• Abmessungen: Breite 48,3 cm (19"), Tiefe 352 mm
• Material: Stahlblech
• Oberfläche: RAL7035 hellgrau / RAL9005 tiefschwarz
• Lüfter: vier integrierte Lüfter (werkseitig montiert)
• Nenneingangsspannung: 230 V, 50 Hz
• Stromanschluss: rückseitiger IEC C14-Eingang (Netzkabel nicht im Lieferumfang enthalten)
• Steuerung: über angeschlossenen Thermostat (Thermostat im Lieferumfang)
• Schalter: beleuchtet EIN/AUS
• Rückseitiger Erdungsanschluss: Erdungsbuchse
• Gewicht: 7 kg

Verwendung

Montieren Sie das Lüfterpanel mit dem mitgelieferten Montagematerial oder einem optionalen 19-Zoll-Montagesatz (falls erforderlich) im Dachbereich eines kompatiblen Netzwerk- oder Serverschranks. Schließen Sie ein geeignetes IEC C13-Netzkabel an den rückseitigen IEC C14-Eingang an und stecken Sie es in eine 230-V-50-Hz-Steckdose. Bringen Sie den mitgelieferten Thermostat an und stellen Sie den gewünschten Temperaturgrenzwert ein, um den automatischen Lüfterbetrieb zu ermöglichen. Verwenden Sie den beleuchteten EIN/AUS-Schalter für die manuelle Steuerung. Stellen Sie sicher, dass die hintere Erdungsbuchse mit der Schrank-Erdung verbunden ist, um einen sicheren Betrieb zu gewährleisten.

Empfehlungen

Installieren Sie das Gerät in Schränken mit ausreichenden Luftwegen und vermeiden Sie Behinderungen der Ansaug- oder Abluftbereiche. Verwenden Sie den Thermostat, um unnötige Lüfterlaufzeiten zu vermeiden und stabile Innentemperaturen im Schrank zu halten. Wählen Sie ein für das örtliche Stromnetz geeignetes Netzkabel und vergewissern Sie sich, dass die Schrankmontagepunkte mit der Paneltiefe und dem 19-Zoll-Montageraster kompatibel sind.
