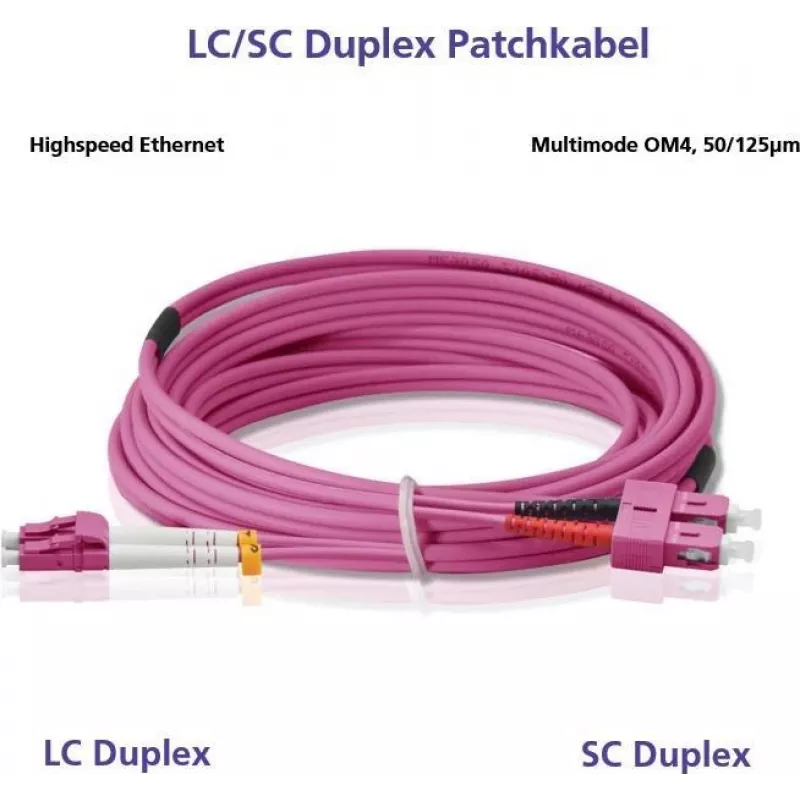

Lichtwellenleiterkabel Helos 1 m OM4 LC/SC

Das Helos 1 m OM4 LC/SC Lichtwellenleiterkabel ist eine Duplex-Multimode-Verbindung mit einem Kernfaserdurchmesser von 50 µm, die für Hochgeschwindigkeits-Datenübertragung in Serverräumen, Telekommunikationsschränken und Unternehmensnetzwerken konzipiert ist. Mit OM4-Gradienten-Multimodefaser unterstützt es eine höhere Bandbreite über kurze bis mittlere Entfernungen im Vergleich zu geringerwertigen Multimodekabeln. Das Kabel verfügt an einem Ende über einen LC-Stecker und am anderen Ende über einen SC-Stecker, wodurch die Kompatibilität zwischen Geräten mit unterschiedlichen Anschlusstypen gewährleistet und eine unkomplizierte Integration in bestehende Glasfaserinstallationen ermöglicht wird.

Vorteile

Dieses OM4-Glasfaserkabel liefert stabile, verlustarme optische Verbindungen, die für 10 Gbit/s und höhere Multimode-Anwendungen auf kurzen bis mittleren Distanzen geeignet sind. Die LC- und SC-Stecker sind branchenübliche Typen, die flexibles Patchen und Querverbindungen ohne Adapter in vielen Setups ermöglichen. Die Länge von 1 m reduziert übermäßiges Kabelvolumen bei rackmontierten oder tischseitigen Verbindungen und trägt zu einer ordentlichen Kabelführung bei, während die Signalintegrität für Vollduplex-Kommunikation erhalten bleibt.

Geeignet für

• Verbindung von Switches, Transceivern und Patch-Panels in Rechenzentren
• Kurzstreckenverbindungen von Server-zu-Switch und Switch-zu-Switch
• Telekommunikationsschränke und Backbone-Segmente von Unternehmensnetzwerken
• Verbindung von Geräten mit LC- und SC-Anschlüssen

Technische Daten

• Fasertyp: OM4 Multimode
• Kernfaserdurchmesser: 50 µm
• Steckertypen: LC (ein Ende) auf SC (anderes Ende)
• Länge: 1 m
• Polarität: Duplex (Vollduplex-Kommunikation)
• Typische Anwendungen: 10 Gbit/s und höhere Multimode-Verbindungen auf kurzen bis mittleren Distanzen

Anwendung

Überprüfen Sie die Steckerendflächen vor dem Einstecken auf Sauberkeit und verwenden Sie bei Bedarf geeignete Reinigungswerkzeuge. Richten Sie den LC-Stecker mit dem LC-Port aus und führen Sie ihn vorsichtig ein, bis er einrastet, richten Sie dann den SC-Stecker mit dem SC-Port aus und schieben Sie ihn ein, bis er sicher sitzt. Verlegen Sie das Kabel so, dass scharfe Knicke vermieden werden und der für Multimodefaser spezifizierte Mindestbiegeradius eingehalten wird, um erhöhte Dämpfung zu verhindern. Stellen Sie bei Duplex-Verbindungen sicher, dass die Polarität korrekt ist, sodass Sende- und Empfangskanäle zwischen den Geräten gepaart sind.

Empfehlungen

Lagern und handhaben Sie das Kabel nach Möglichkeit in einer staubfreien Umgebung; vermeiden Sie Zugspannung und wiederholte enge Biegungen. Verwenden Sie beschriftete Patch-Panels oder farbcodiertes Management, um LC-zu-SC-Verbindungen identifizierbar zu halten. Überprüfen Sie bei kritischen Verbindungen die Verbindungsleistung mit einem OTDR oder einer Lichtquelle und einem Leistungsmesser nach der Installation und prüfen Sie regelmäßig die Sauberkeit der Stecker, um eine optimale Übertragungsqualität aufrechtzuerhalten.
