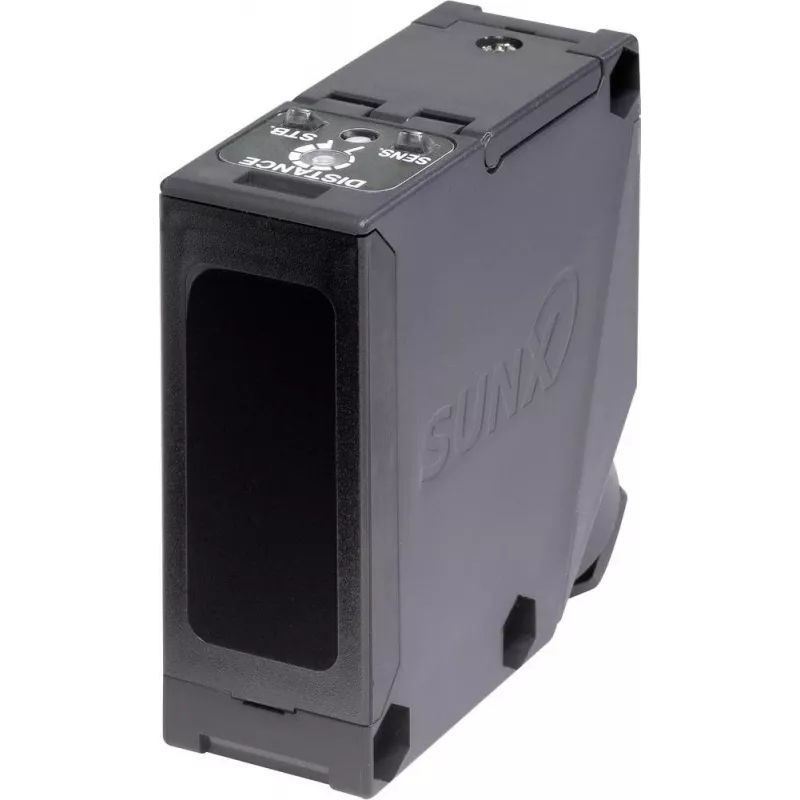

Lichtsensor (Lichttaster) Panasonic EQ501T — Triangulationsserie EQ500, Reichweite 2,5 m

Der Panasonic EQ501T ist ein Triangulations-Lichtsensor aus der EQ500-Serie, der für die berührungslose Erkennung und Entfernungsmessung bis zu 2,5 m konzipiert ist. Der Sensor sendet Licht aus und misst reflektierte Strahlen, um die Anwesenheit von Objekten und deren ungefähre Position zu bestimmen. Er bietet eine kompakte optische Lösung für industrielle Automatisierungsaufgaben, bei denen Genauigkeit auf kurze bis mittlere Entfernungen und zuverlässiges Schalten erforderlich sind.

Vorteile

Das Triangulationsprinzip ermöglicht eine stabile Erkennung von Objektposition und -entfernung mit geringerer Empfindlichkeit gegenüber Oberflächenfarbe im Vergleich zu einfachen Reflexsensoren. Der EQ501T bietet eine klare Reichweitenspezifikation von 2,5 m, kompakte mechanische Abmessungen, die sich für die Maschinenintegration eignen, und eine optische Messung, die eine präzise berührungslose Erkennung unterstützt. Sein Design ist mit typischen Fabrikumgebungen und Steuerungssystemen kompatibel und ermöglicht einen einfachen Austausch oder die Integration in bestehende Automatisierungskonfigurationen.

Geeignet für

• Erkennung von Objektpräsenz auf Förderbändern
• Positionierung und Teileausrichtung auf kurze bis mittlere Entfernung
• Qualitätskontrollaufgaben, die berührungslose Entfernungsmessung erfordern
• Integration in Bildverarbeitungs-Vorprüf- oder Auslösesysteme

Wichtige Spezifikationen

• Erkennungsmethode: Triangulation (optischer Sender und Empfänger)
• Spezifizierte Reichweite: bis zu 2,5 m
• Messart: berührungslose Präsenz- und Entfernungsanzeige
• Typische Anwendungsumgebung: Industrieautomatisierung und Maschinenintegration
• Ausgangsverhalten: Schaltausgang für Präsenz-/Schwellwerterkennung (elektrische Schnittstelle variiert je nach Modell)

Verwendung

Montieren Sie den Sensor so, dass seine optische Achse auf den Zielbereich zeigt, und passen Sie die Ausrichtung so an, dass sie mit der erwarteten Reflexionszone übereinstimmt. Konfigurieren Sie die Schaltschwelle oder die Einlernfunktion des Sensors, falls verfügbar, gemäß den Anweisungen des Herstellers für Zielmaterial und Entfernung. Schließen Sie die elektrische Schnittstelle gemäß der empfohlenen Verkabelung an das Steuerungssystem an und stellen Sie eine ordnungsgemäße Stromversorgung und Erdung sicher. Überprüfen Sie die Erkennung, indem Sie mit repräsentativen Zielen über den gesamten Arbeitsbereich bis zu 2,5 m testen, und passen Sie die Montage oder Einstellungen an, um die Wiederholgenauigkeit zu optimieren und Fehlauslösungen zu reduzieren.

Empfehlungen

Platzieren Sie den Sensor so, dass das Sichtfeld frei von Hindernissen und starkem Umgebungslicht ist, das den optischen Pfad stören könnte. Für beste Leistung testen Sie mit tatsächlichen Objekten und Oberflächen, die im Prozess vorkommen, und befestigen Sie den Sensor mechanisch, um Fehlausrichtung durch Vibrationen zu vermeiden. Konsultieren Sie die technische Dokumentation von Panasonic für Umgebungsgrenzwerte, Schaltpläne und modellspezifische Konfigurationsoptionen.
