Lichteinkoppler EFB Elektronik 399900.2

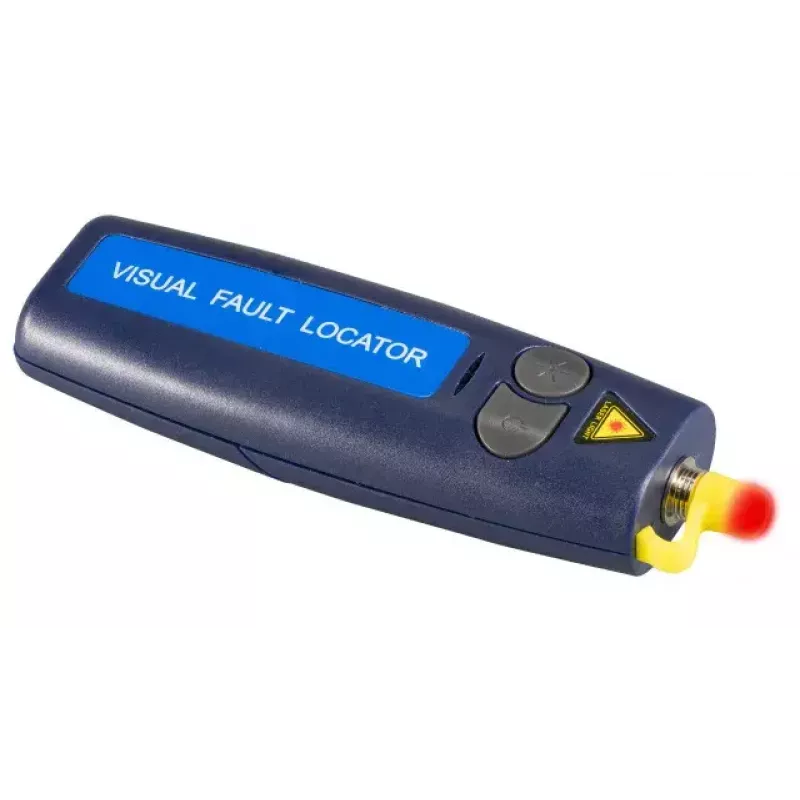

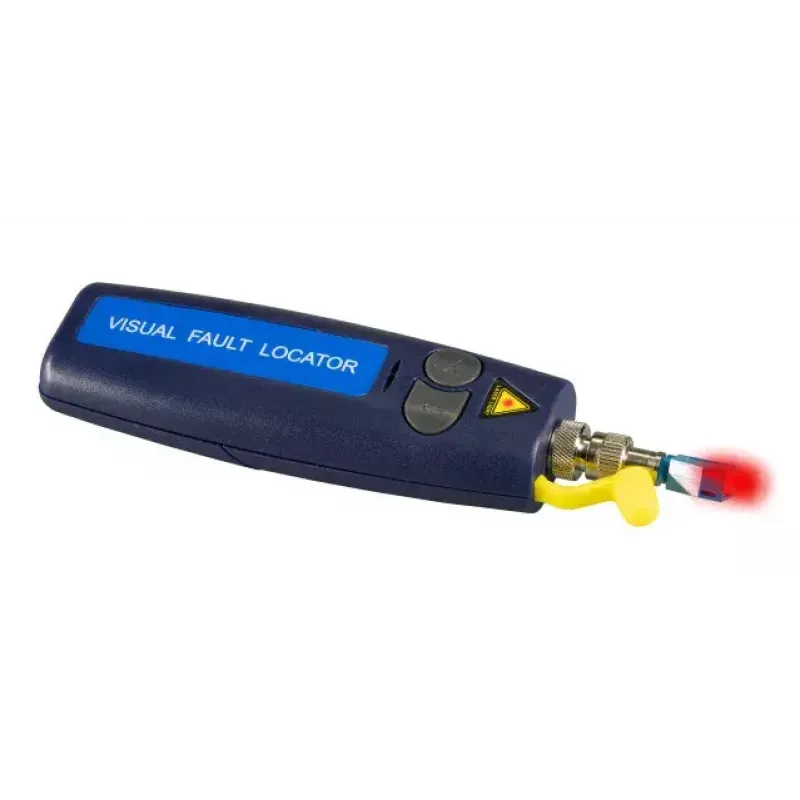

Der Lichteinkoppler EFB Elektronik 399900.2 ist ein kompakter visueller Fehlersucher, der für Feld-, Industrie- und Laboranwendungen in der Glasfasertechnik entwickelt wurde. Er sendet sichtbares rotes Licht im Bereich von 630–670 nm aus, um Brüche und Fehler in Singlemode- und Multimode-Glasfaserkabeln zu lokalisieren. Das Gerät unterstützt gängige Ferrule-Größen und Steckverbindertypen und wird mit einer Staubschutzkappe und Adaptern geliefert; Batterien sind nicht im Lieferumfang enthalten.

Vorteile

Das Gerät bietet eine sichtbare rote Lichtquelle zur schnellen Erkennung von Glasfaserfehlern bis zu einer Reichweite von ca. 6 km. Seine geringe Größe und die Unterstützung mehrerer Steckverbinder-Ferrule (2,5 mm: DIN, E2000®, FC, SC, ST; 1,25 mm: LC) machen es vielseitig für eine Vielzahl von Test- und Wartungsaufgaben. Der Einkoppler eignet sich sowohl für Labor- als auch für Vor-Ort-Fehlerbehebung und Patch-Management.

Geeignet für

• Testen von Singlemode- und Multimode-Glasfaserkabeln
• Lokalisieren von Brüchen und Fehlern in Glasfaserstrecken
• Identifizieren und Patchen einzelner Fasern in Bündeln oder Panels
• Feldtests, industrielle Wartung und Laborprüfung

Technische Daten

• Hersteller: EFB Elektronik
• Modell / MPN: 399900.2
• Wellenlänge: 630–670 nm (sichtbares Rot)
• Maximale Reichweite: bis zu 6 km (ca.)
• Unterstützte Ferrule/Steckverbinder: 2,5 mm (DIN, E2000®, FC, SC, ST); 1,25 mm (LC)
• Abmessungen: 113 mm x 34 mm x 20 mm
• Stromversorgung: AAA-Batterien (nicht im Lieferumfang enthalten)

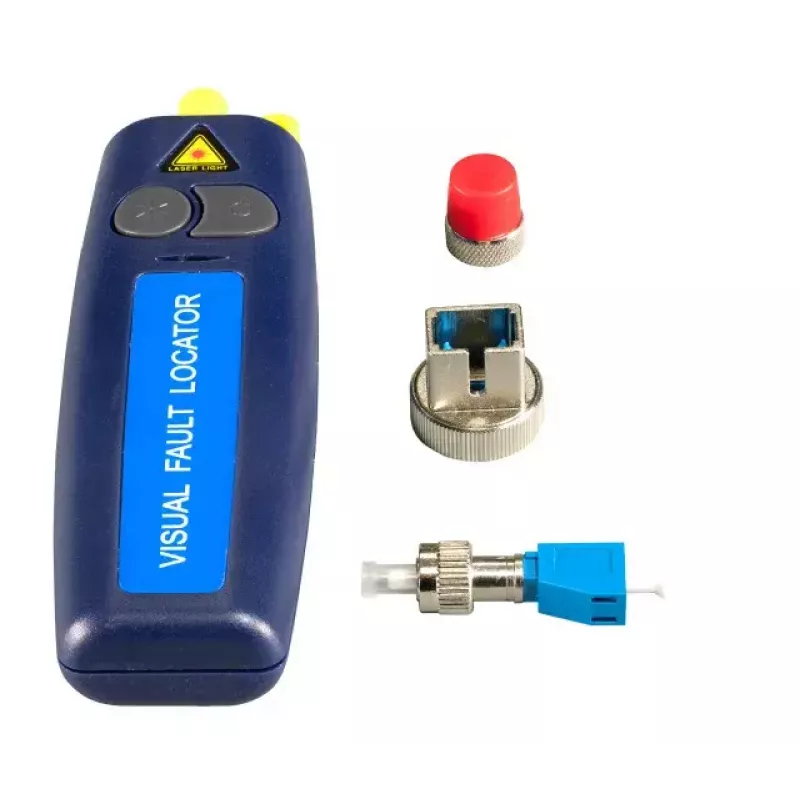

• Mitgeliefertes Zubehör: Staubschutzkappe, Adapter für LC, SC und FC
• EAN: 4049759210816

Verwendung

Legen Sie die erforderlichen AAA-Batterien ein, bringen Sie den passenden Adapter oder Steckverbinder an, um ihn an die zu testende Faser anzupassen, und schalten Sie das Gerät ein, um sichtbares rotes Licht zu emittieren. Verbinden Sie den Einkoppler mit der Faserendfläche und beobachten Sie das Licht, um Brüche, schlechte Spleiße zu lokalisieren oder einzelne Fasern zu identifizieren. Überprüfen Sie bei langen Strecken die Sichtbarkeit durch Inspektion von Zwischenverbindungspunkten und verwenden Sie die Staubschutzkappe, wenn das Gerät nicht in Gebrauch ist.

Empfehlungen

Blicken Sie nicht direkt in die Lichtquelle. Verwenden Sie kompatible Adapter, um Schäden an den Steckverbinderendflächen zu vermeiden, und lassen Sie die Staubschutzkappe immer aufgesetzt, wenn das Gerät gelagert wird. Wechseln Sie die Batterien vor längeren Testsitzungen, um eine gleichbleibende Leistung sicherzustellen.
