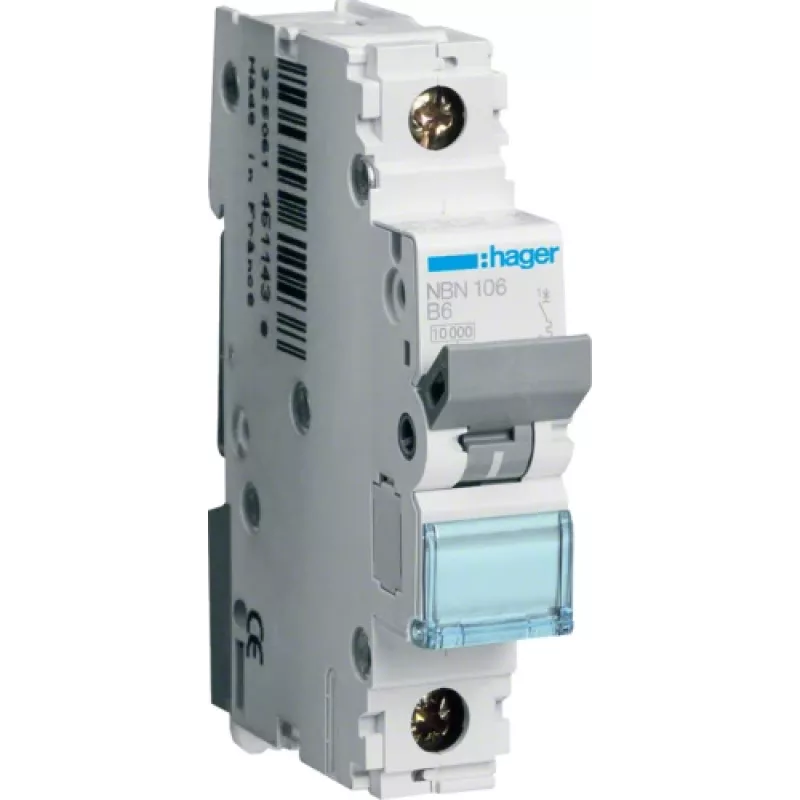

Leitungsschutzschalter Hager NBN106 1P, 6 A, 50–60 Hz, 17,5 mm breit

Der Hager NBN106 ist ein einpoliger (1P) Leitungsschutzschalter mit einem Bemessungsstrom von 6 A und einer Netzfrequenz von 50–60 Hz. Das Gerät ist für die Hutschienenmontage konzipiert und verfügt über ein kompaktes Gehäuse mit einer Breite von 17,5 mm, einer Tiefe von 70 mm und einer Höhe von 83 mm. Es bietet Überlast- und Kurzschlussschutz für eine einzelne Phase in Wohn- und leichten Gewerbeinstallationen bei minimalem Platzbedarf im Schaltschrank.

Vorteile

Der Hager NBN106 bietet zuverlässigen Überstromschutz in einem kompakten Formfaktor, der für Standardverteiler geeignet ist. Seine einpolige Bauweise ermöglicht den wirtschaftlichen Schutz einzelner Phasenstromkreise. Die genormten Abmessungen und die Kompatibilität mit Hutschienen vereinfachen Installation und Integration mit anderen modularen Schutz- und Verteilerkomponenten.

Geeignet für

Technische Daten

Anwendung

Installieren Sie den Hager NBN106 auf einer genormten Hutschiene im Verteiler unter Beachtung der örtlichen Elektrovorschriften und Sicherheitsverfahren. Schließen Sie den Außenleiter an die Eingangsklemme und den Abgangsleiter an die Lastklemme des Schalters an und achten Sie auf das korrekte Anzugsdrehmoment der Anschlüsse. Stellen Sie sicher, dass der Schalter mit der Systemversorgung (50–60 Hz Wechselstrom) kompatibel ist und dass die 6-A-Auslegung mit dem Stromkreisdesign übereinstimmt. Schalten Sie den Schalter nach der Verdrahtung in die Stellung EIN und testen Sie den geschützten Stromkreis auf korrekte Funktion.

Empfehlungen

Setzen Sie den NBN106 für Stromkreise ein, bei denen ein Bemessungsstrom von 6 A geeignet ist; stimmen Sie die Auslösecharakteristik mit vor- und nachgelagerten Schutzeinrichtungen ab, um Selektivität zu gewährleisten. Führen Sie regelmäßige Sichtprüfungen und Funktionstests gemäß den örtlichen Vorschriften durch. Beauftragen Sie für Installation und Wartung qualifiziertes Fachpersonal.
