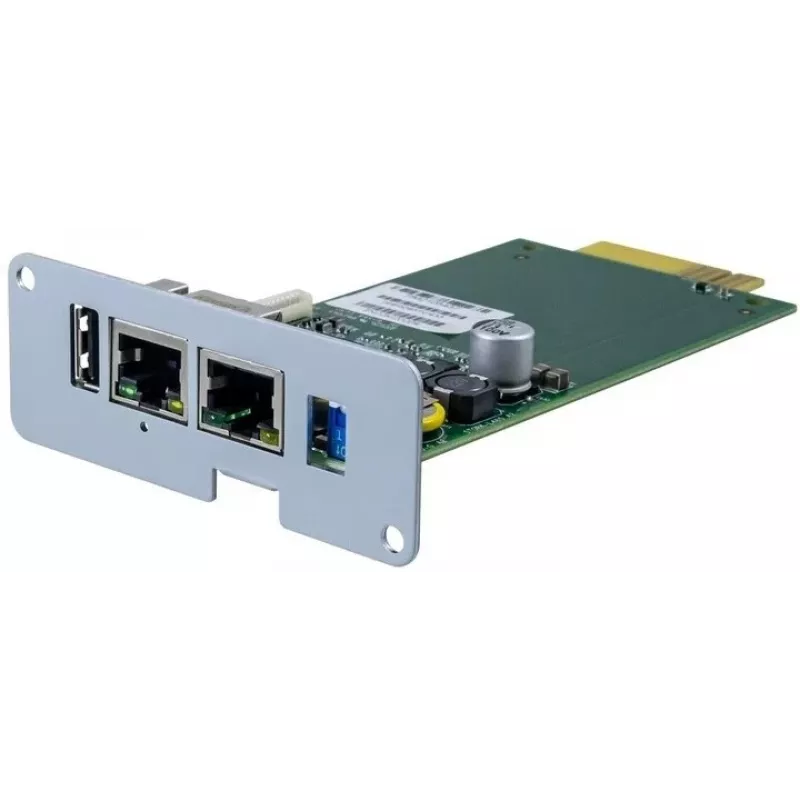

Legrand CS102 Internes Ethernet 1000 Mbit/s Kabelgebundene Konnektivität

Das Legrand CS102 Internes Ethernet 1000 Mbit/s Kabelgebundene Konnektivität ist ein internes Netzwerkschnittstellenmodul, das für die Verwaltung von USV-Anlagen entwickelt wurde. Es wird in einen dedizierten Steckplatz kompatibler USV-Geräte eingebaut und ermöglicht Echtzeitsteuerung und Ereignismanagement (Stromausfall, Überlast, Bypass, Fehler usw.), ohne dass externe Software erforderlich ist. Das Gerät unterstützt eine 9–30 VDC Stromversorgung (externe Versionen enthalten das Netzteil) und ist in professionellen und industriellen Varianten mit zusätzlichen RS232/RS485-Kommunikationsports erhältlich.

Vorteile

Das CS102 bietet eine mehrsprachige Weboberfläche und grafische Überwachung über Standard-Webbrowser, SNMP- oder MODBUS-Netzwerkmanagementsysteme sowie die Software UNMS/UNMS II. Es protokolliert Messwerte, Alarme und Batterietests mit Zeitstempeln im nichtflüchtigen Speicher und unterstützt NTP-Zeitsynchronisation. Die Firmware ist aktualisierbar. Ein integrierter Scheduler kann USV-Ein-/Ausschaltzyklen und Batterietests programmieren, und der Adapter kann Ereignisbenachrichtigungen per E-Mail oder SNMP-TRAP versenden. Das Modul unterstützt das Herunterfahren mehrerer Server über den CS102 Shutdown Client (Windows Vista und höher sowie Linux) und Wake-on-LAN für den Fernstart.

Geeignet für

• Interner Einbau in kompatible USV-Geräte zur zentralen Verwaltung
• Überwachung und Fernverwaltung von USV-Anlagen in kleinen und mittleren Unternehmen
• Industrielle oder professionelle Umgebungen, die RS232/RS485-Konnektivität benötigen (professionelle/industrielle Versionen)
• Umgebungen, die geplante Batterietests und Ereignisbenachrichtigung per E-Mail oder SNMP erfordern

Wichtige Spezifikationen

• Modell: Legrand CS102 Internes Ethernet
• Anschluss: Kabelgebundenes Ethernet, bis zu 1000 Mbit/s
• Stromversorgung: 9–30 VDC (externe Versionen enthalten Netzteil; interne Nutzung über USV-Steckplatz)
• Schnittstellen: Weboberfläche, SNMP, MODBUS; Firmware aktualisierbar
• Zusätzliche Ports (professionelle/industrielle Versionen): RS232, RS485
• Datenprotokollierung: Nichtflüchtiger Speicher mit NTP-Zeitsynchronisation
• Unterstützte Sprachen (Weboberfläche): Deutsch, Englisch, Französisch, Italienisch, Spanisch
• Herunterfahrunterstützung: CS102 Shutdown Client für Windows (Vista+) und Linux; Wake-on-LAN

Verwendung

Setzen Sie das interne CS102-Modul in den dedizierten Steckplatz einer kompatiblen Legrand-USV ein und verbinden Sie es mit dem lokalen kabelgebundenen Netzwerk mit bis zu 1000 Mbit/s. Greifen Sie über einen Browser auf die Weboberfläche zu oder integrieren Sie das Gerät mit SNMP/MODBUS-Netzwerkmanagementsystemen oder UNMS/UNMS II zur Konfiguration und Überwachung. Konfigurieren Sie NTP für genaue Zeitstempel, richten Sie Ereignisbenachrichtigungen (E-Mail oder SNMP-TRAP) ein und planen Sie automatische Batterietests oder USV-Ein-/Ausschaltvorgänge über den integrierten Scheduler. Installieren Sie den CS102 Shutdown Client auf Servern und Workstations, die mit der USV verbunden sind, um kontrollierte Herunterfahrprozeduren zu ermöglichen.

Empfehlungen

Verwenden Sie das interne CS102-Modul in USV-Geräten, die den Legrand CS102 Formfaktor ausdrücklich unterstützen, und stellen Sie sicher, dass die Firmware auf dem neuesten Stand ist. Für die zentrale Überwachung konfigurieren Sie die SNMP- oder UNMS-Integration und aktivieren Sie NTP, um genaue Protokolle zu führen. Installieren Sie bei der Bereitstellung in Produktionsumgebungen den Shutdown Client auf allen geschützten Maschinen und testen Sie geplante Batterietests und Herunterfahrprozeduren während Wartungsfenstern.
