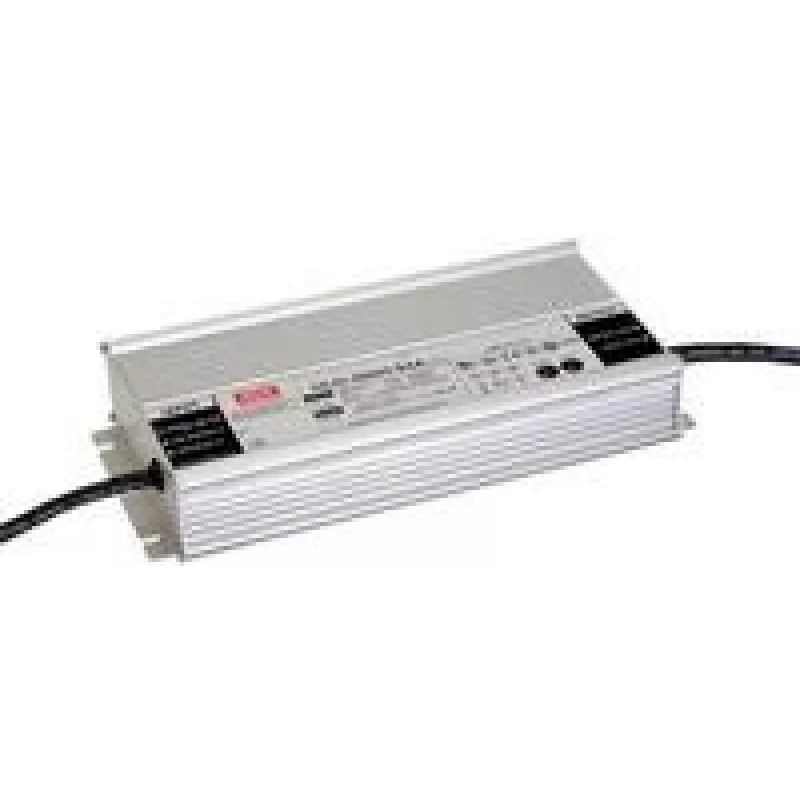

LED-Treiber MEAN WELL HLG-480H-24B Ausgangsleistung 480 W IP20

Der MEAN WELL HLG-480H-24B ist ein AC-DC-LED-Treiber, der 24 VDC bei bis zu 20 A (480 W) für Installationen im Innenbereich liefert. Ausgelegt für den gemischten Betrieb mit konstanter Spannung und konstantem Strom (CV+CC), verfügt er über eine integrierte Leistungsfaktorkorrektur (PFC) und einen Kabelausgang. Das Gerät akzeptiert einen breiten AC-Eingangsbereich (90–305 V) und ist für Anwendungen vorgesehen, bei denen ein kompakter Hochleistungs-LED-Treiber mit stabiler Ausgabe erforderlich ist.

Vorteile

Der HLG-480H-24B liefert eine hohe Ausgabe von 480 W in einem kompakten Gehäuse mit zuverlässiger Mischmodus-Regelung (CV+CC), um eine Vielzahl von LED-Lasten zu unterstützen. Die integrierte PFC verbessert die Netzkompatibilität, während der weite Eingangsspannungsbereich den Einsatz unter verschiedenen Versorgungsbedingungen ermöglicht. Die 3-in-1-Dimmfunktion bietet flexible Steuerungsmöglichkeiten und der Kabelausgang vereinfacht die Installation. Die Schutzart IP20 kennzeichnet ihn für geschützte Innenumgebungen.

Geeignet für

• LED-Innenbeleuchtungsinstallationen, die 24 VDC benötigen
• Hochleistungs-LED-Module und -Streifen bis 480 W
• Anwendungen mit gemischter CV- und CC-Regelung
• Systeme, bei denen eine 3-in-1-Dimmsteuerung erforderlich ist

Technische Daten

• Ausgangsspannung: 24 VDC
• Ausgangsstrom: 20 A
• Ausgangsleistung: 480 W
• Eingangsspannung: 90–305 VAC
• Regelungsmodus: CV + CC (Mischmodus)
• Dimmung: 3-in-1-Dimmunterstützung
• PFC: Integrierte Leistungsfaktorkorrektur
• Schutzart: IP20 (Innenanwendung)
• Ausgangstyp: Kabelausgang
• Hersteller: MEAN WELL, MPN: HLG-480H-24B

Verwendung

Installieren Sie den Treiber an einem gut belüfteten, trockenen Ort im Innenbereich entsprechend seiner Schutzart IP20. Schließen Sie den AC-Eingang an eine Versorgung innerhalb des angegebenen Bereichs von 90–305 VAC an und beachten Sie dabei die ordnungsgemäße Verdrahtung und Erdung. Schließen Sie die LED-Last an den 24-VDC-Kabelausgang an und stellen Sie sicher, dass die kombinierte LED-Leistung 480 W nicht überschreitet und der Strom 20 A nicht übersteigt. Konfigurieren Sie die Dimmung über die unterstützte 3-in-1-Dimmschnittstelle gemäß den Anweisungen des LED-Controllers oder Dimmer-Herstellers.

Empfehlungen

Setzen Sie den HLG-480H-24B in Anwendungen ein, die den Schutzanforderungen für Innenräume entsprechen; vermeiden Sie Feuchtigkeit oder Außenbedingungen. Überprüfen Sie Verdrahtung, Polarität und Lastgrenzen vor dem Einschalten. Sorgen Sie für ausreichende Belüftung und vermeiden Sie die Montage in der Nähe von Wärmequellen, um die Zuverlässigkeit zu erhöhen.
