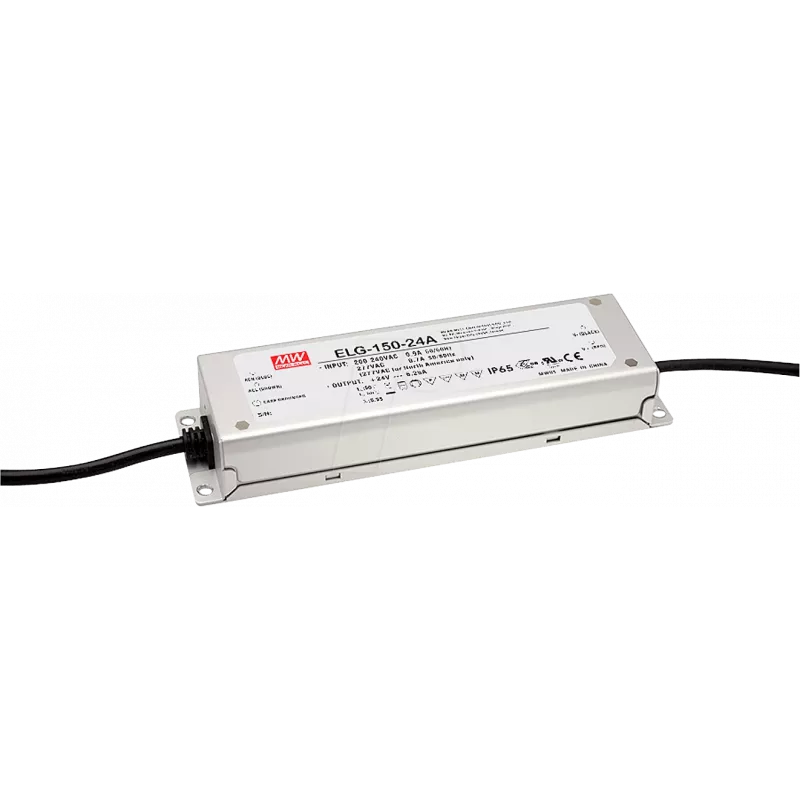

LED-Treiber MEAN WELL ELG-150-24A-3Y

Der MEAN WELL ELG-150-24A-3Y ist ein AC-DC-LED-Treiber mit Einzelausgang, der 24 VDC bei 6,25 A (150 W) liefert. Er verfügt über eine Konstantstrom- und Konstantspannungsregelung (CC+CV) mit einstellbarem Ausgang über ein Potentiometer, einen dreiphasigen Wechselstromeingang mit aktiver PFC, IP20-Schutzart und einen Kabelausgang für einfachen Anschluss. Der Treiber akzeptiert einen breiten Wechselstromeingangsbereich von 100–305 VAC und ist für zuverlässige Innenbereich-LED-Beleuchtungsinstallationen konzipiert, bei denen eine kompakte, stabile Stromquelle erforderlich ist.

Vorteile

Dieser LED-Treiber liefert eine stabile 24-V-Ausgangsspannung bei bis zu 6,25 A mit sowohl CC- als auch CV-Regelung und kann so eine Vielzahl von LED-Modulen betreiben. Das integrierte Potentiometer ermöglicht die Feinabstimmung des Ausgangsstroms oder der Ausgangsspannung zur Anpassung an spezifische LED-Lasten. Der breite Eingangsspannungsbereich und die aktive PFC verbessern die Kompatibilität mit verschiedenen Netzversorgungen und reduzieren Netzstörungen. Die kompakten Abmessungen machen ihn für Installationen mit begrenztem Platz geeignet, und der Kabelausgang vereinfacht die Verkabelung.

Geeignet für

• Innenbereich-LED-Streifen- und Modulinstallationen, die 24 VDC benötigen
• Architektur- und Akzentbeleuchtung in Gewerbe- oder Wohnräumen
• Beleuchtungssysteme, bei denen eine einstellbare CC/CV-Regelung zur Abstimmung erforderlich ist

Technische Spezifikationen

• Marke: mean well
• Modell: ELG-150-24A-3Y (MPN: ELG-150-24A-3Y)
• EAN: 4021087038447
• Ausgang: 24 VDC, 6,25 A, 150 W
• Ausgangsmodus: CC + CV, einstellbar über Potentiometer
• Eingangsspannung: 100–305 VAC, 3-Draht-Eingang, mit PFC
• Schutzart: IP20 (Innenanwendung)
• Abmessungen (B×T×H): 63 × 219 × 35,5 mm
• Ausgangsanschluss: Kabelausgang

Verwendung

Montieren Sie den LED-Treiber an einem belüfteten Innenstandort und stellen Sie die elektrischen Anschlüsse gemäß den örtlichen Verdrahtungsvorschriften her. Schließen Sie den dreiphasigen Wechselstromeingang (L, N, Erde) an die Netzversorgung und den Kabelausgang an die 24-V-LED-Last an und beachten Sie dabei die Polarität. Verwenden Sie das integrierte Potentiometer, um die Konstantstrom- oder Konstantspannungseinstellung entsprechend den Anforderungen der LED-Module anzupassen. Überprüfen Sie die Ausgangseinstellungen mit einem Multimeter, bevor Sie die Installation abschließen, und sichern Sie alle Verbindungen.

Empfehlungen

Installieren Sie das Gerät in einer trockenen, staubfreien Innenumgebung mit ausreichender Belüftung. Überschreiten Sie nicht den Nennausgangsstrom und die Nennausgangsleistung. Für langfristige Zuverlässigkeit vermeiden Sie die Montage in der Nähe von Wärmequellen und stellen Sie eine ordnungsgemäße Verkabelung und Erdung gemäß den örtlichen Elektrovorschriften sicher.
