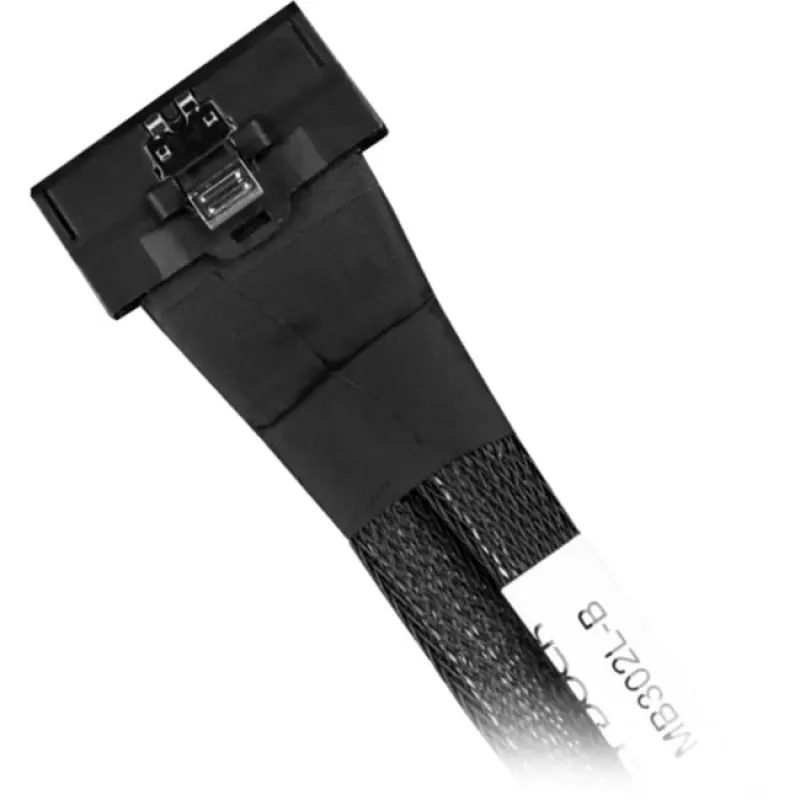

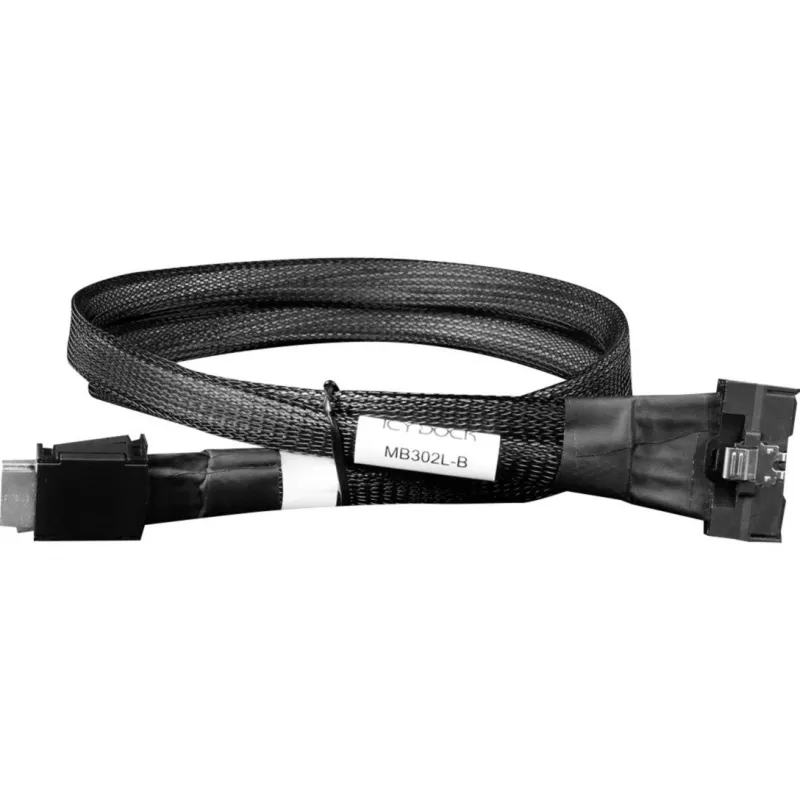

Laufwerks-Konverterwinkel icybox MCIO 8i 74-Pin SFF-TA-1016 auf 2× OCuLink 42-Pin 4i MB302L-B

Der icybox MCIO 8i MB302L-B ist ein Laufwerks-Konverterwinkel, der eine 74-polige SFF-TA-1016 (8i)-Schnittstelle an zwei OCuLink 42-Pin 4i Anschlüsse anpasst. Er ermöglicht den Anschluss von Geräten oder Hostkarten mit OCuLink an Systeme mit einem SFF-TA-1016-Anschluss. Der Winkel ist für den Einsatz bei Speichererweiterungen, Laufwerksgehäusen und Server- oder Workstation-Upgrades vorgesehen, bei denen eine direkte Konvertierung von SFF-TA-1016 auf duales OCuLink 4i erforderlich ist.

Vorteile

Der Konverterwinkel bietet eine einfache mechanische und elektrische Anpassung zwischen SFF-TA-1016 und zwei OCuLink 4i-Schnittstellen und ermöglicht so die Kompatibilität zwischen verschiedenen Generationen von Storage-Hostkarten und Gehäusen. Durch die Bereitstellung von zwei OCuLink-Ausgängen über einen einzigen 8i-Port wird der Anschluss mehrerer OCuLink-Geräte ohne komplexe Verkabelungsänderungen unterstützt. Das Design konzentriert sich auf die Beibehaltung des Signal-Mappings und eine kompakte Einbaugröße, die für Laufwerksschächte und Adapter-Steckplätze geeignet ist.

Geeignet für

• Aufrüsten von Servern oder Workstations zum Anschluss OCuLink-basierter Speichergeräte
• Integration von OCuLink-Hostkarten in Gehäuse oder Backplanes mit SFF-TA-1016-Anschluss
• Erweiterung von Laufwerksgehäusen zur Aufnahme von OCuLink-Laufwerken oder -Modulen
• Umbauprojekte, bei denen eine physische Schnittstellenkonvertierung ohne Austausch der vorhandenen Verkabelung erforderlich ist

Wichtige Spezifikationen

• Schnittstelleneingang: 74-Pin SFF-TA-1016 (8i)
• Schnittstellenausgang: 2 × OCuLink 42-Pin 4i Anschlüsse
• Zweck: mechanische und elektrische Konvertierung zwischen SFF-TA-1016 und OCuLink
• Anwendungsbereiche: Speichererweiterung, Laufwerksgehäuse, Server- und Workstation-Upgrade

Verwendung

Installieren Sie den MCIO-Winkel im entsprechenden Laufwerksschacht oder Adapter-Steckplatz und verbinden Sie den SFF-TA-1016-Stecker mit dem Host SFF-TA-1016-Anschluss. Schließen Sie OCuLink-Kabel von den beiden 42-Pin-Anschlüssen des Winkels an die Zielgeräte oder Hostkarten an. Stellen Sie sicher, dass die Anschlüsse vollständig eingesteckt sind und alle Befestigungsschrauben oder -riegel eingerastet sind. Überprüfen Sie nach der physischen Installation, ob die System-Firmware oder das Betriebssystem die angeschlossenen Geräte erkennt, und aktualisieren Sie bei Bedarf die Treiber oder die Controller-Firmware.

Empfehlungen

Verwenden Sie kompatible OCuLink-Kabel und stellen Sie sicher, dass der angeschlossene Host-Controller das durch die Konvertierung von 8i auf dual 4i bereitgestellte Mapping unterstützt. Vermeiden Sie Gewaltanwendung beim Anschließen und stellen Sie sicher, dass die Strom- und Signalanforderungen der angeschlossenen Geräte mit denen des Host-Systems übereinstimmen.
