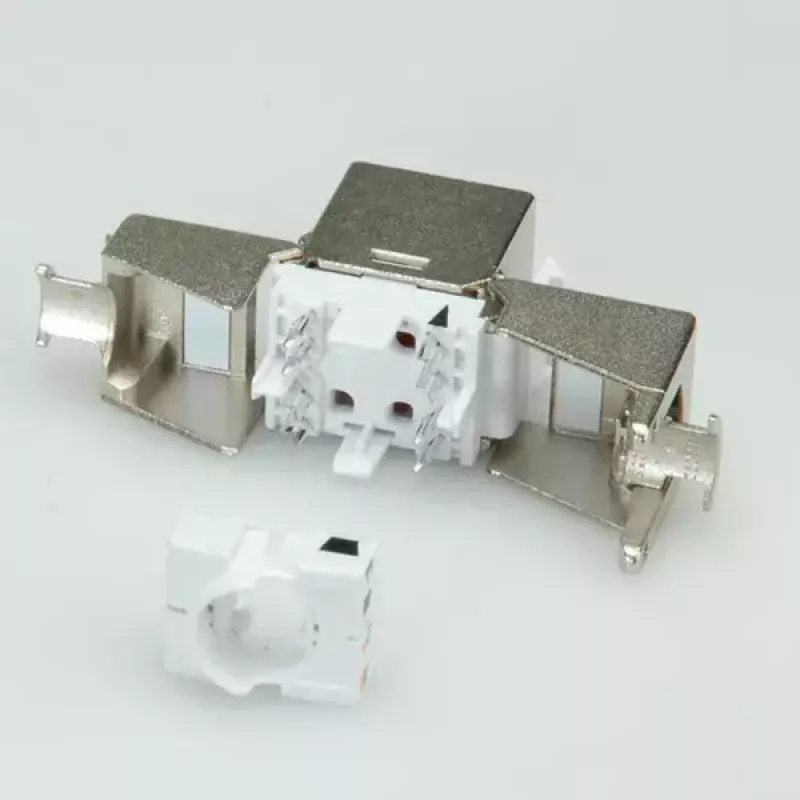

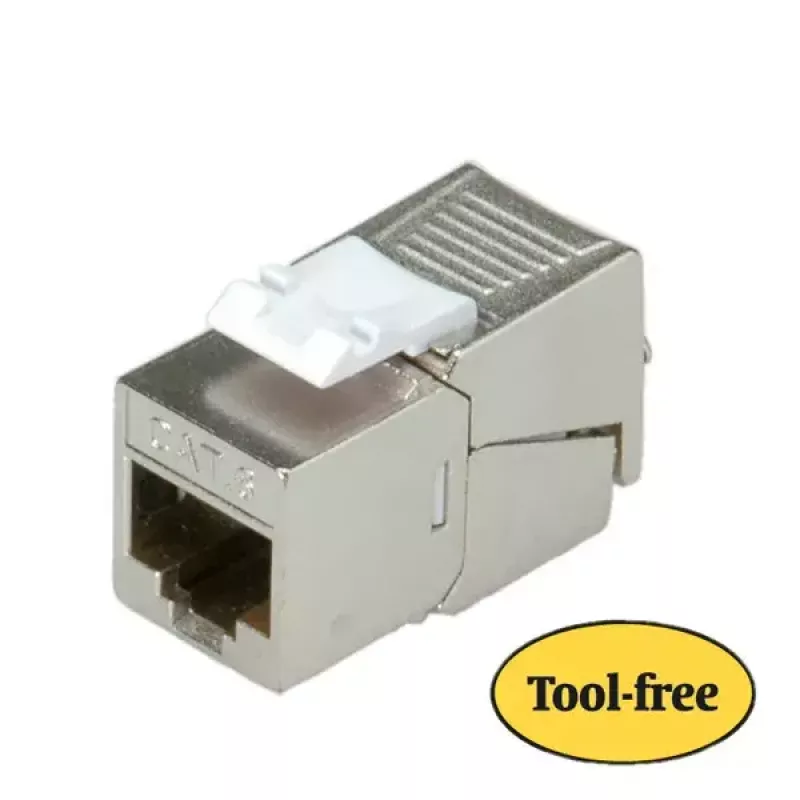

Keystone Jack ROLINE Cat.6/Class E 26.11.0377 Silber

Der ROLINE Cat.6/Class E 26.11.0377 Keystone Jack in Silber ist ein geschirmtes, werkzeugloses RJ-45-Anschlussmodul, das für den Einsatz in geschirmten Cat.6/Class E strukturierten Verkabelungssystemen entwickelt wurde. Es passt in 19"-Keystone-Patchpanel-Rahmen und kompatible Unterputz-Wanddosen und unterstützt die standardmäßige EIA/TIA 568-Farbcodierung. Das kompakte silberne Gehäuse eignet sich für Installationen mit begrenztem Platzangebot und bei denen eine geschirmte Verbindung erforderlich ist.

Vorteile

Dieser Keystone Jack bietet einen geschirmten Abschluss für Cat.6/Class E-Verkabelungen ohne den Einsatz von Werkzeugen bei der Montage, was die Installationszeit verkürzt. Er ist gemäß dem EIA/TIA 568-Standard farbcodiert, um eine einfache Verdrahtung zu ermöglichen, und ist mit standardmäßigen RJ-45-Patchpanels und Wandplatten kompatibel. Der Jack wurde vom Hersteller in einer 100-m-Strecke getestet und erfüllt die Leistungsanforderungen der Class E.

Geeignet für

• Geschirmte Cat.6/Class E strukturierte Verkabelungsinstallationen
• 19"-Keystone-Patchpanel-Rahmen (Rahmen separat erhältlich)
• Unterputz-Wanddosen und Keystone-kompatible Anschlussdosen
• Netzwerkinstallationen, die geschirmte RJ-45-Abschlüsse bis Class E erfordern

Wichtige technische Daten

• Modell: ROLINE Cat.6/Class E Keystone Jack, MPN 26.11.0377
• Anschlusstyp: RJ-45 Keystone, geschirmt
• Verkabelungsklasse: Cat.6 / Class E
• Montage: Werkzeuglos
• Farbcodierung: EIA/TIA 568 Standard
• Farbe (Gehäuse): Silber
• EAN: 7611990111008

Verwendung

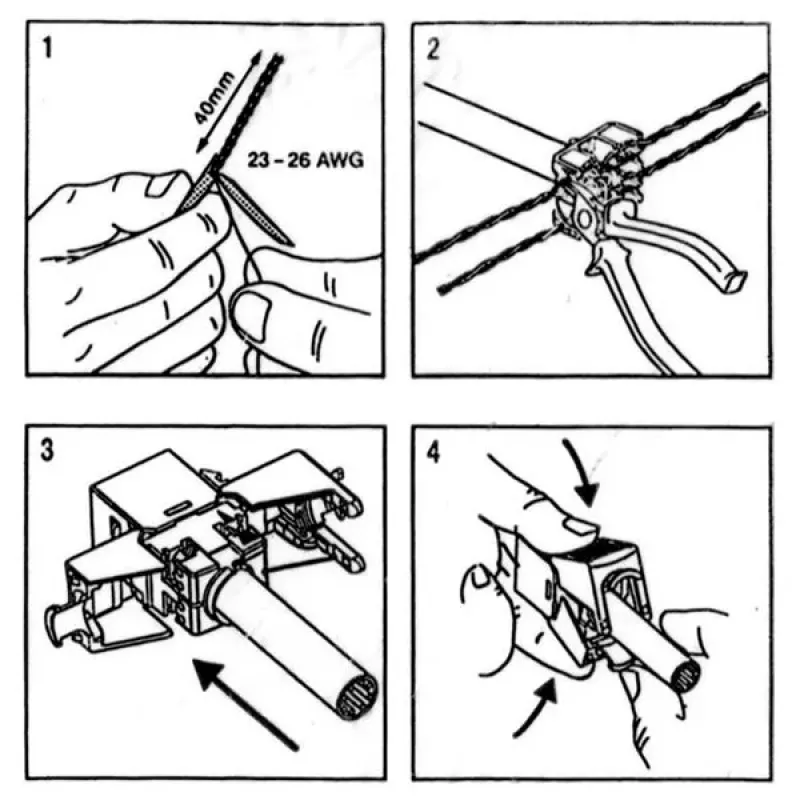

Führen Sie die Leiter des geschirmten Cat.6-Kabels gemäß dem auf dem Jack aufgedruckten EIA/TIA 568-Verdrahtungsfarbcode in den Keystone Jack ein und schließen Sie dann die werkzeuglose Montage ab, um die Drähte zu sichern. Stecken Sie den bestückten Keystone Jack in einen kompatiblen 19"-Keystone-Patchpanel-Rahmen oder eine unbestückte Unterputz-Wanddose. Verbinden Sie standardmäßige geschirmte RJ-45-Patchkabel mit dem Jack für Netzwerkverbindungen.

Empfehlungen

Für eine vollständige geschirmte Cat.6/Class E-Installation verwenden Sie ROLINE S/FTP Cat.6-Kabel (massiv AWG23), kompatible unbestückte Unterputz-Wanddosen und ein geschirmtes 19"-Keystone-Patchpanel. Die Herstellertests bestätigen die Einhaltung von Class E in einer 100 m langen Strecke bei Verwendung mit passenden ROLINE-Komponenten.
