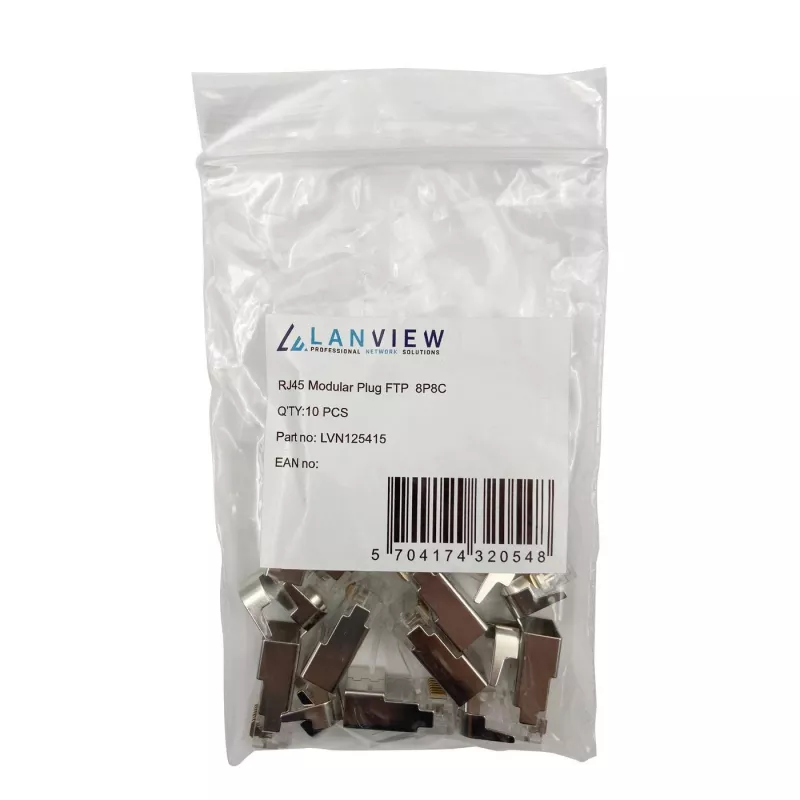

Lanview LVN125415 RJ45-Kabelstecker, metallisch

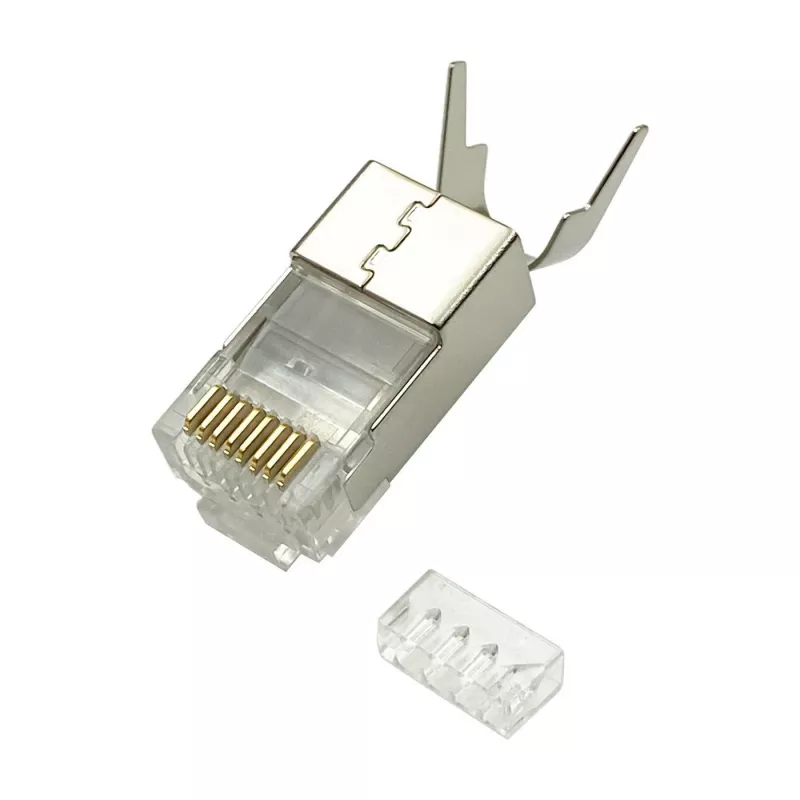

Der Lanview LVN125415 RJ45-Kabelstecker ist ein metallischer Stecker (männlich) für die Direktmontage auf Kabeln mit größeren AWG-Querschnitten, wie z. B. Cat6a. Er wird im 10er-Pack geliefert und wiegt 27,8 g pro Stück bei kompakten Abmessungen (12 mm Breite, 21 mm Tiefe). Der Stecker unterstützt sowohl ungeschirmte als auch geschirmte Installationen und wird häufig für Netzwerkabschlüsse einschließlich IP-Kameraverkabelung verwendet.

Vorteile

Der LVN125415 bietet eine langlebige metallische Oberfläche und eine männliche RJ45-Bauform, die eine stabile physische Verbindung und zuverlässige Signalübertragung gewährleistet. Sein Design ermöglicht größere Leiterdurchmesser und vereinfacht so den Anschluss von Cat6a-Kabeln und anderen großen AWG-Kabeln. Die Kompatibilität mit geschirmten und ungeschirmten Kabeln erhöht die Flexibilität für verschiedene Installationsumgebungen.

Geeignet für

• Anschluss von Cat6a- und anderen Ethernet-Kabeln mit großem AWG
• IP-Kamera-Netzwerkinstallationen
• Geschirmte und ungeschirmte LAN-Verkabelung
• Feld- oder Vor-Ort-Verkabelung, bei der eine direkte Kabelmontage erforderlich ist

Wichtige Spezifikationen

• Marke: Lanview
• Modell / MPN: LVN125415
• EAN: 5704174320548
• Geschlecht: Männlich RJ45
• Oberfläche: Metallisch
• Packungsmenge: 10 Stück
• Gewicht: 27,8 g (pro Stück)
• Abmessungen: 12 mm (Breite) × 21 mm (Tiefe)
• Kabelkompatibilität: Großer AWG (z. B. Cat6a); unterstützt geschirmte und ungeschirmte Kabel

Anwendung

Bereiten Sie das Ethernet-Kabel vor, indem Sie den Außenmantel abisolieren, um die Adernpaare und ggf. die Schirmung freizulegen. Ordnen Sie die Adern gemäß dem erforderlichen Verdrahtungsstandard an und führen Sie das Kabel dann in den LVN125415-Stecker ein, bis es vollständig sitzt. Schließen Sie die Verbindung je nach Steckertyp (crimpen oder drücken, wie vom Installationswerkzeug vorgegeben) ab. Stellen Sie bei geschirmten Installationen sicher, dass die Schirmung ordnungsgemäß angeschlossen ist, und überprüfen Sie nach dem Anschluss die Durchgängigkeit.

Empfehlungen

Verwenden Sie geeignete Crimp- oder Anschlusswerkzeuge, die für RJ45-Stecker und Kabel mit großem AWG ausgelegt sind. Überprüfen Sie die Adernreihenfolge vor dem endgültigen Anschluss und testen Sie jede Verbindung mit einem Netzwerktester, um korrekte Verdrahtung und Signalintegrität sicherzustellen. Bei geschirmten Installationen muss der metallische Steckerkörper eine ordnungsgemäße Erdung gewährleisten, um die Schirmwirkung zu erhalten.
