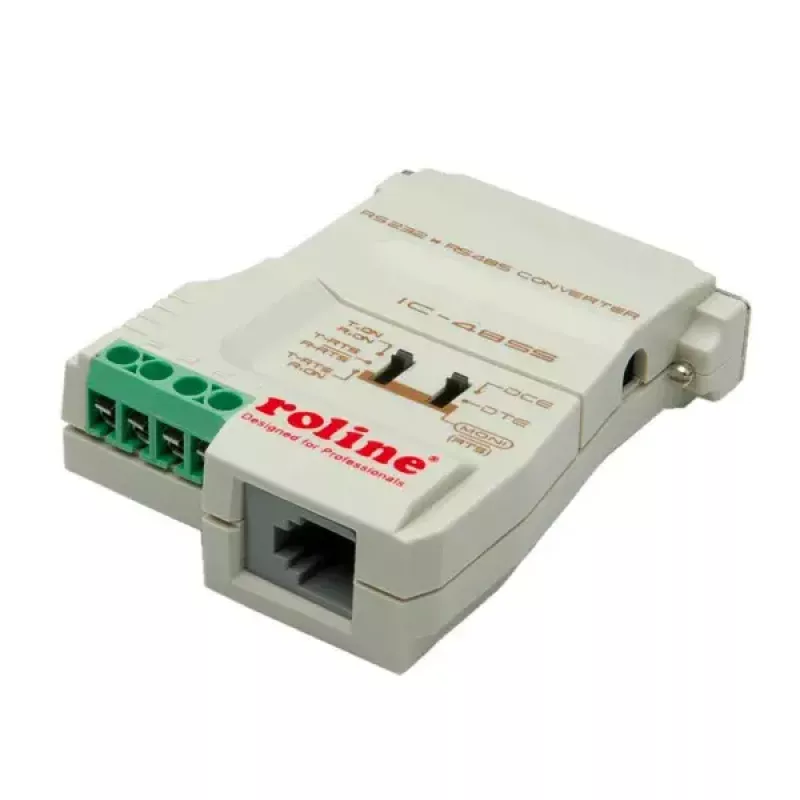

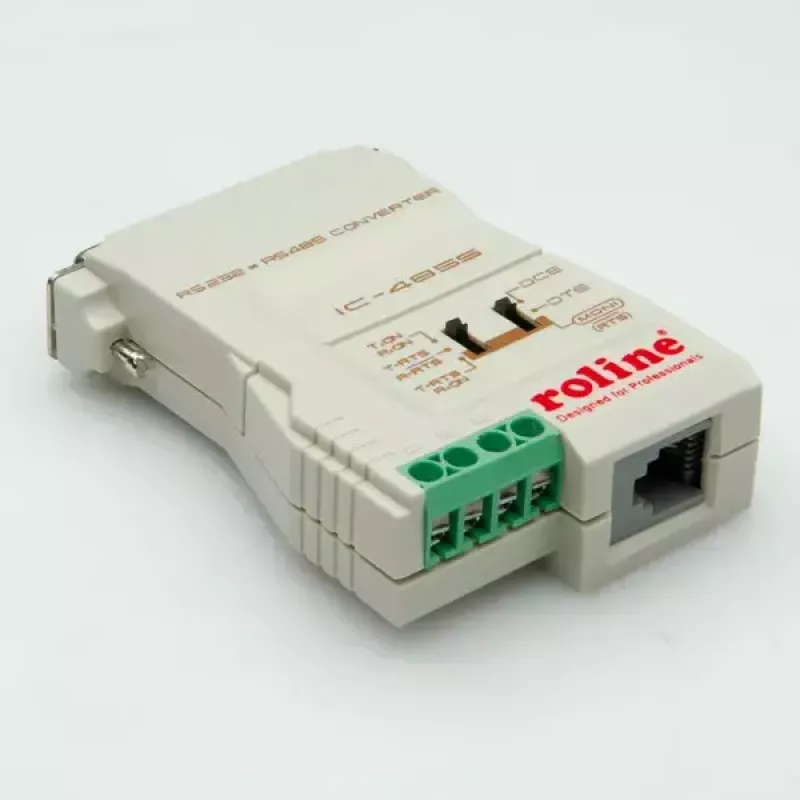

Konverter RS232-RS485 ROLINE 12.02.1028

Der ROLINE RS232-RS485-Konverter (Modell 12.02.1028) bietet eine kompakte und zuverlässige Lösung, um RS232-Geräte mit RS485-Netzwerken zu verbinden. In einem grauen Kunststoffgehäuse untergebracht, unterstützt der Konverter die Vollduplex-Datenübertragung über vier Leitungen und wandelt nur die Datenleitungen um. Er benötigt ein externes Netzteil (im Lieferumfang enthalten) zur Stromversorgung und ist für kurzstreckige, nicht galvanisch getrennte Verbindungen in industriellen oder Büroumgebungen vorgesehen.

Vorteile

Der Konverter unterstützt eine einstellbare DCE/DTE-Konfiguration und Vollduplex-Übertragung über vier Leitungen und ermöglicht so eine flexible Integration mit verschiedenen seriellen Geräten. Eine 25-polige Buchse auf der RS232-Seite gewährleistet Kompatibilität mit standardmäßigen RS232-Anschlüssen, während das robuste Kunststoffgehäuse mechanischen Schutz bietet. Das Gerät wird mit einem 9V DC, 300mA Netzteil und einer Anleitung zur schnellen Einrichtung geliefert.

Geeignet für

• Verbindung von RS232-Geräten mit RS485-Netzwerken bei Kurzstreckeninstallationen
• Industrielle Steuerungssysteme und Automatisierungsgeräte, die Vollduplex-Kommunikation erfordern
• Integration von Bürogeräten und älteren seriellen Geräten

Wichtige Spezifikationen

• Schnittstellenkonvertierung: RS232 zu RS485
• Modell: ROLINE 12.02.1028
• Vollduplex-Übertragung über 4 Leitungen
• DCE/DTE einstellbar

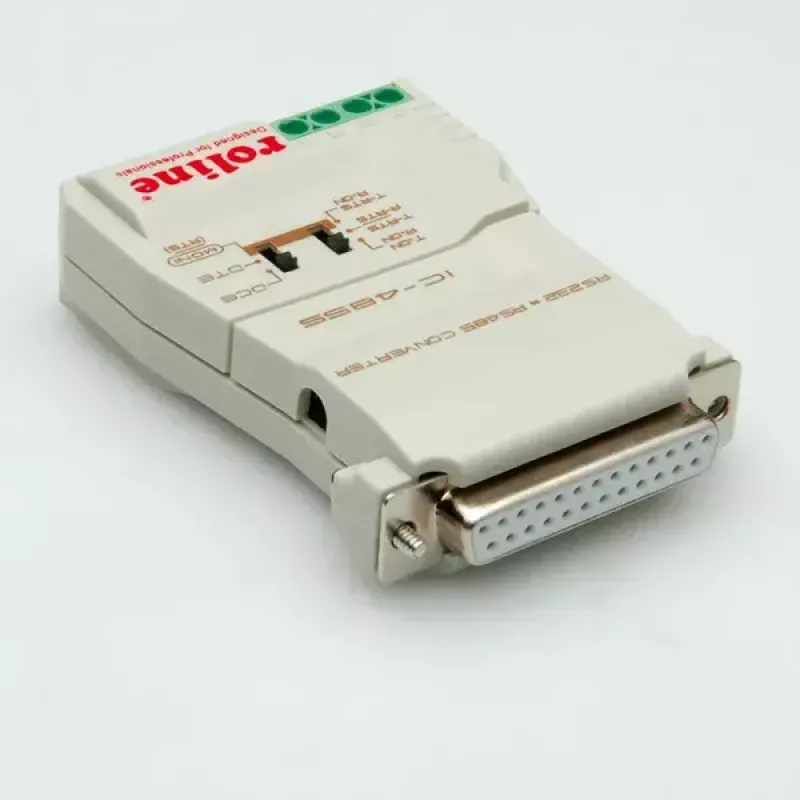

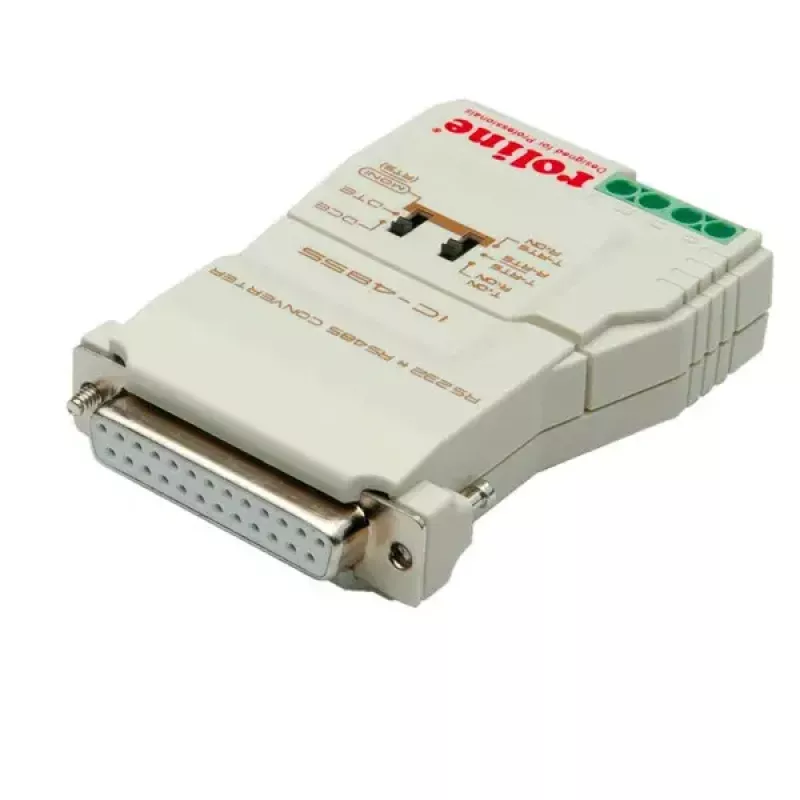

• RS232-Anschluss: 25-polige Buchse
• Stromversorgung: externes Netzteil 9V DC, 300mA (im Lieferumfang enthalten)
• Produktfarbe: Grau
• Galvanische Trennung: keine (geeignet für Kurzstreckenverbindungen)

Verwendung

Schließen Sie das RS232-Gerät an die 25-polige RS232-Buchse an und verdrahten Sie die RS485-Leitungen entsprechend Ihrer Netzwerktopologie. Konfigurieren Sie den Konverter je nach angeschlossenem Gerät als DCE oder DTE. Stecken Sie das mitgelieferte 9V DC, 300mA Netzteil ein, um das Gerät mit Strom zu versorgen. Überprüfen Sie die Signalrichtung und die Baudrateneinstellungen auf beiden Seiten, um eine zuverlässige Vollduplex-Kommunikation zu gewährleisten.

Empfehlungen

Verwenden Sie den Konverter für Kurzstreckenverbindungen und innerhalb desselben Erdpotenzials, da das Gerät keine galvanische Trennung bietet. Stellen Sie die korrekte DCE/DTE-Einstellung sicher und passen Sie die Baudraten für eine stabile Datenübertragung an. Vermeiden Sie raue elektrische Umgebungen oder lange Kabelstrecken, bei denen eine Trennung erforderlich wäre.
