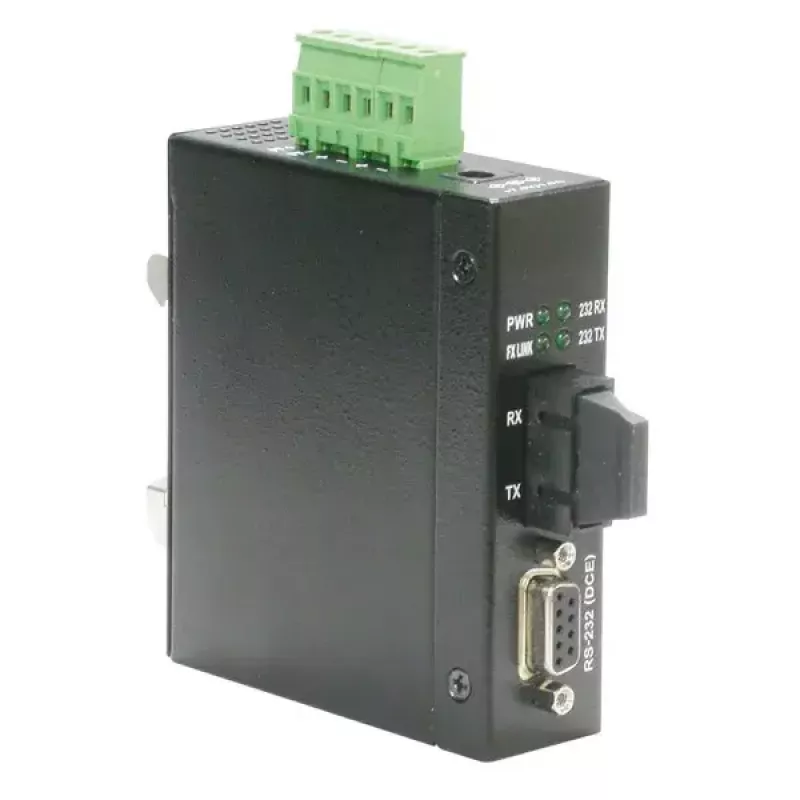

Industrieller Konverter RS232 ROLINE 21.13.1141

Der ROLINE Industrielle Konverter RS232 auf Multimode-Glasfaser (Modell 21.13.1141) stellt eine zuverlässige Verbindung zwischen zwei RS-232-Seriengeräten über Multimode-Faser mit SC-Steckverbindern her. Er führt eine transparente Umwandlung von RS-232-Daten und allen Steuersignalen durch, unterstützt alle Baudraten ohne Benutzerkonfiguration und ist für die Installation in Industrieschränken mit einem auf Hutschiene montierbaren Metallgehäuse ausgelegt. Das Gerät bietet verbesserten Signalschutz und ist für weite Betriebstemperatur- und Spannungsbereiche ausgelegt, um industriellen Umgebungen gerecht zu werden.

Vorteile

Der Konverter gewährleistet volle Transparenz für RS-232-Leitungen und Steuersignale, sodass keine Protokoll- oder Baudratenanpassungen erforderlich sind. Er umfasst Überspannungs-, ESD- und Isolationsschutz für RS-232-Schnittstellen, unterstützt einen weiten Eingangsspannungsbereich (7–30 V DC) und verfügt über ein lüfterloses, robustes Metallgehäuse mit Hutschienenmontage für den industriellen Einsatz. Das Gerät bietet industriell bewertete Emissions- und Störfestigkeitsleistung und arbeitet in einem weiten Temperaturbereich.

Geeignet für

• Verlängerung von RS-232-Verbindungen über große Entfernungen mittels Multimode-Faser
• Industrielle Automatisierungsschränke und Steuergehäuse
• Umgebungen, die Schutz vor elektromagnetischen Störungen und Signaltrennung erfordern
• Anwendungen, bei denen eine Plug-and-Play-RS-232-Umwandlung und Kompatibilität mit jeder Baudrate benötigt werden

Wichtige technische Daten

• Modell: ROLINE 21.13.1141
• Funktion: RS-232 auf Multimode-Glasfaserkonverter
• Faserstecker: SC (Multimode)
• RS-232: transparente Umwandlung von Daten und allen Steuersignalen
• Baudrate: unterstützt alle RS-232-Baudraten, keine Konfiguration erforderlich
• Stromeingang: 7–30 V DC, max. 2,4 W
• Stromanschlüsse: Klemmleiste und DC-Stecker (6,3 mm / 2,0 mm)
• Betriebstemperatur: -20 °C bis +70 °C
• Montage: Hutschienenkompatibel
• Schutz: RS-232-Überspannungs-, ESD- und Isolationsschutz; industrielle Emissions- und Störfestigkeitsklassen

Anwendung

Montieren Sie den Konverter auf einer Hutschiene im Schrank und verbinden Sie die RS-232-Seriengeräte mit der RS-232-Schnittstelle. Verbinden Sie die Multimode-Faser über SC-Stecker zwischen den beiden Konvertereinheiten. Versorgen Sie das Gerät über die Klemmleiste oder den DC-Stecker (7–30 V DC) mit Strom. Das Gerät arbeitet transparent, ohne dass Baudraten- oder Protokolleinstellungen erforderlich sind; sobald es mit Strom versorgt und angeschlossen ist, leitet es RS-232-Daten und Steuersignale über die optische Verbindung weiter.

Empfehlungen

Installieren Sie die Konverter an beiden Enden der Faserverbindung und verwenden Sie ein geeignetes Hutschienen-Netzteil (empfohlen: ROLINE Hutschienen-Netzteil 21.13.1226), um einen stabilen Betrieb zu gewährleisten. Überprüfen Sie den Fasertyp und die Steckerkompatibilität (Multimode SC) und achten Sie auf ordnungsgemäße Erdung und Isolierung für beste Störfestigkeit.
