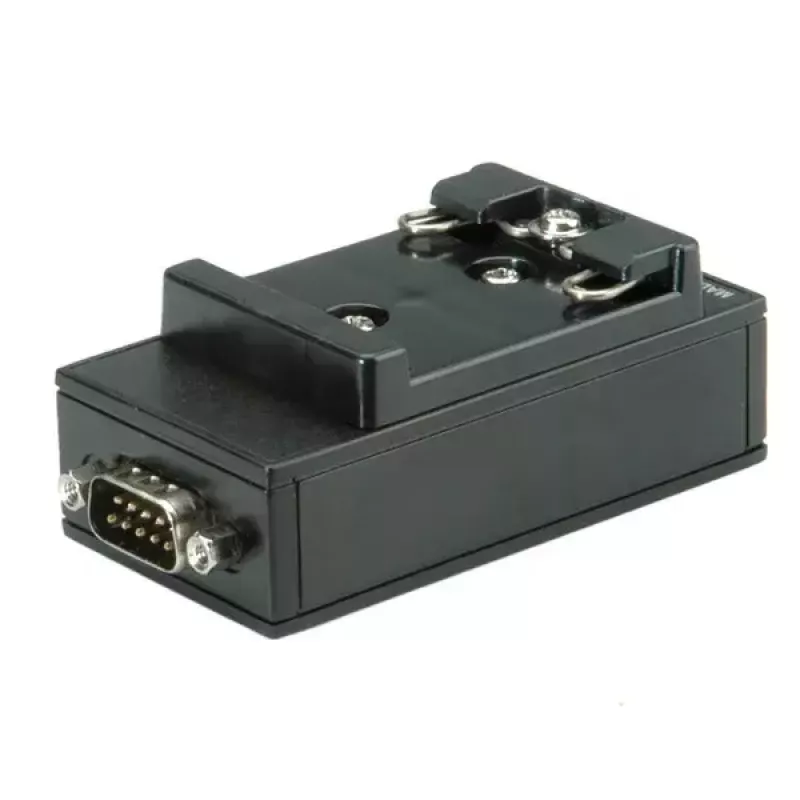

USB 2.0 auf RS232 Adapter ROLINE 12.02.1001

Der ROLINE USB 2.0 auf RS232 Adapter ROLINE 12.02.1001 bietet eine kompakte Lösung, um serielle RS232-Geräte mit einem USB-Anschluss eines PCs zu verbinden. Der Adapter unterstützt die Standards USB 2.0/1.1/1.0, bietet eine Datenübertragungsrate von bis zu 115200 bit/s und verfügt über einen 15 kV ESD-Schutz am RS232-Anschluss. Er ist für die DIN-Schienenmontage konzipiert, wird über den Mini-USB-Typ-B-Anschluss (40 mA) mit Strom versorgt und ist mit einer Reihe von Windows-Betriebssystemen kompatibel.

Vorteile

Der Adapter vereint breite Betriebssystemkompatibilität und Plug-and-Play-Komfort mit einem kompakten, DIN-Schienen-fähigen Formfaktor. Er bietet einen zuverlässigen ESD-Schutz für die RS232-Schnittstelle und unterstützt die serielle Standard-Baudrate von bis zu 115200 bit/s. Das Gerät verwendet einen Mini-USB-Typ-B-Anschluss für Strom und Daten, was den Kabelsalat reduziert und die Installation in Industrie- oder Schaltschrankumgebungen vereinfacht.

Geeignet für

• Anschluss von älteren RS232-Geräten (z. B. serielle Messgeräte, Steuerungen, Barcode-Scanner) an moderne PCs oder eingebettete Systeme
• DIN-Schienenmontage in Schaltschränken und Automatisierungsracks
• Anwendungen, die einen ESD-Schutz für die serielle Kommunikation erfordern

Technische Daten

• Schnittstelle: USB 2.0 auf RS232 (DB9 Stecker)
• USB-Kompatibilität: USB 2.0, USB 1.1, USB 1.0
• Maximale Datenrate: bis zu 115200 bit/s
• ESD-Schutz: 15 kV am RS232-Anschluss
• Anschlüsse: 1x DB9 Stecker, 1x Mini-USB Typ B
• Stromversorgung: über Mini-USB Typ B (40 mA)
• Montage: DIN-Schiene
• Unterstützte Betriebssysteme: Windows 98SE/ME/2000/Server 2003/XP/Server 2008/Vista/7
• Produktfarbe: Schwarz

Anwendung

Montieren Sie den Adapter auf einer DIN-Schiene und verbinden Sie den DB9-Stecker mit dem RS232-Gerät. Schließen Sie ein Mini-USB-Typ-B-Kabel an den Adapter und an einen USB-Anschluss des PCs an, um Daten und Strom bereitzustellen. Installieren Sie bei Bedarf die vom Betriebssystem angeforderten Treiber; viele Systeme erkennen den Adapter als COM-Port für die serielle Kommunikation. Konfigurieren Sie die seriellen Anschlusseinstellungen der Host-Software (Baudrate, Parität, Datenbits, Stoppbits) entsprechend dem RS232-Gerät, bis zu 115200 bit/s.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb ein abgeschirmtes USB-Kabel und verlegen Sie das USB-Kabel nicht zusammen mit Hochspannungsleitungen. Überprüfen Sie vor dem Einsatz die Treiberkompatibilität mit Ihrer Windows-Version und stellen Sie sicher, dass die Einstellungen des RS232-Geräts mit der COM-Port-Konfiguration auf dem Host übereinstimmen.
